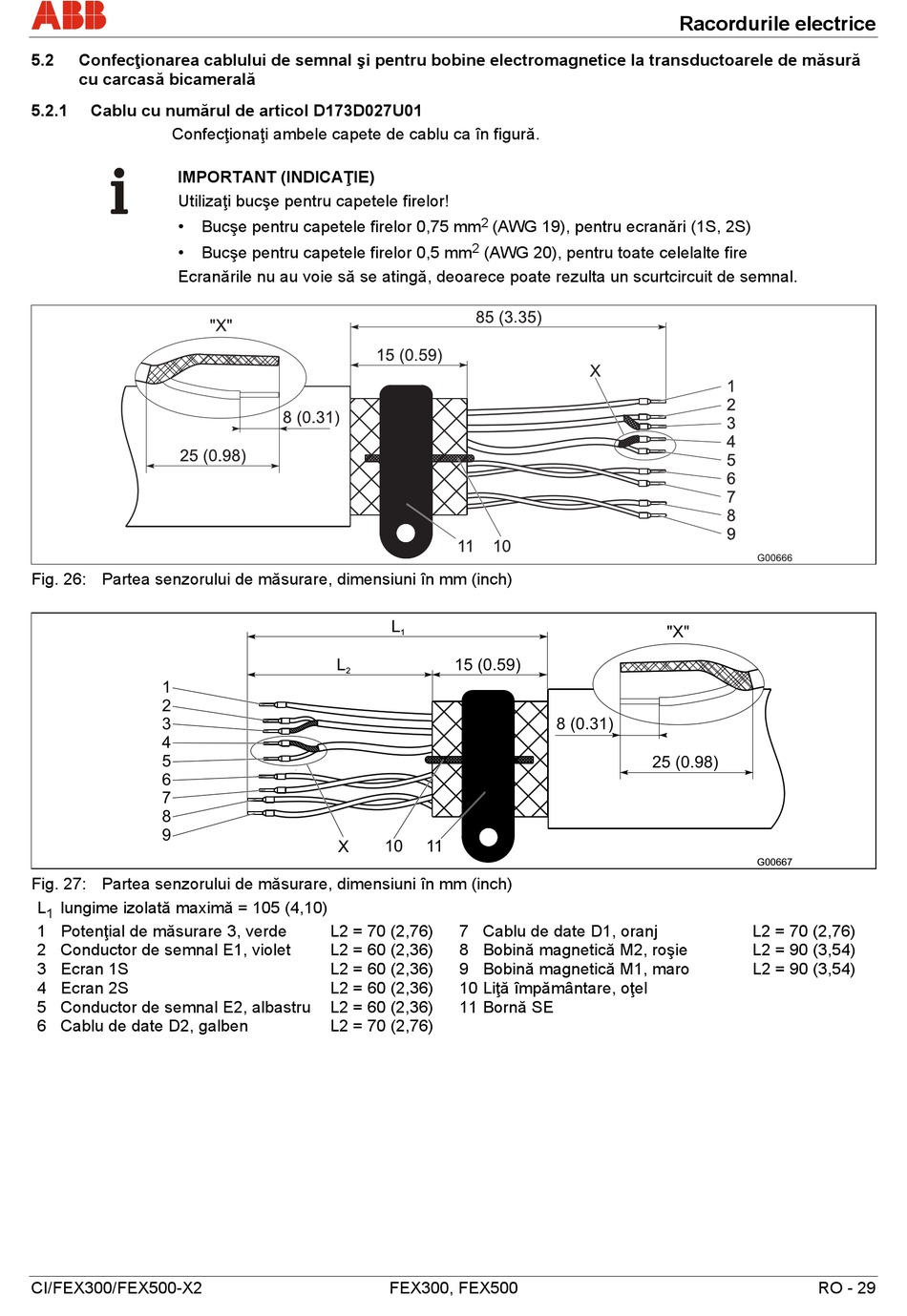

5.2
Confecţionarea cablului de semnal şi pentru bobine electromagnetice la transductoarele de măsură
cu carcasă bicamerală
5.2.1
Cablu cu numărul de articol D173D027U01
Confecţionaţi ambele capete de cablu ca în figură.
IMPORTANT (INDICAŢIE)
Utilizaţi bucşe pentru capetele firelor!
•
Bucşe pentru capetele firelor 0,75 mm
•
Bucşe pentru capetele firelor 0,5 mm
Ecranările nu au voie să se atingă, deoarece poate rezulta un scurtcircuit de semnal.
Fig. 26: Partea senzorului de măsurare, dimensiuni în mm (inch)
1
2
3
4
5
6
7
8
9
Fig. 27: Partea senzorului de măsurare, dimensiuni în mm (inch)
L
lungime izolată maximă = 105 (4,10)
1
1 Potenţial de măsurare 3, verde
2 Conductor de semnal E1, violet
3 Ecran 1S
4 Ecran 2S
5 Conductor de semnal E2, albastru
6 Cablu de date D2, galben
CI/FEX300/FEX500-X2
2
(AWG 19), pentru ecranări (1S, 2S)
2
(AWG 20), pentru toate celelalte fire
L
1
L
15 (
0.59
2
X
10
11
L2 = 70 (2,76)
7 Cablu de date D1, oranj
L2 = 60 (2,36)
8 Bobină magnetică M2, roşie
L2 = 60 (2,36)
9 Bobină magnetică M1, maro
L2 = 60 (2,36)
10Liţă împământare, oţel
L2 = 60 (2,36)
11Bornă SE
L2 = 70 (2,76)
FEX300, FEX500
Racordurile electrice
"
" X
)
8 (
0.31
)
25 (
0.98
)
G00667
L2 = 70 (2,76)
L2 = 90 (3,54)
L2 = 90 (3,54)
RO - 29
