5.5.4 Βαθμός προστασίας IP 68
Στους αισθητήρες τιμών μέτρησης στο βαθμό προστασίας IP 68 επιτρέπεται το μέγιστο ύψος
υπερχείλισης να ανέρχεται στα 5 m (16.4 ft). Το καλώδιο (Αρ.εξάρτ.: D173D027U01 ή
D173D031U01), που ανήκει στα υλικά παράδοσης, πληροί τις απαιτήσεις ως προς την
ικανότητα υποβρύχιας τοποθέτησης.

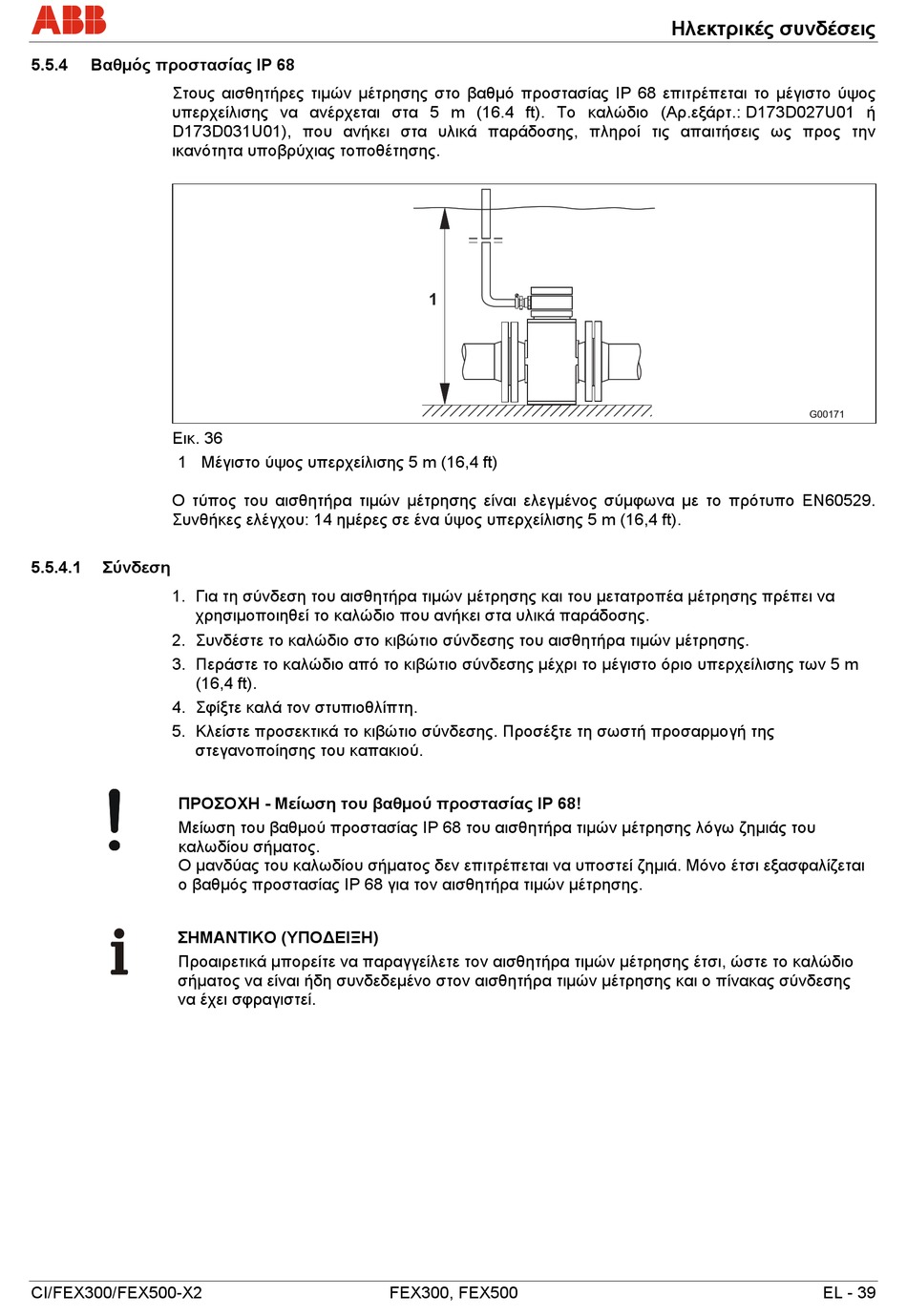

Εικ. 36
1 Μέγιστο ύψος υπερχείλισης 5 m (16,4 ft)
Ο τύπος του αισθητήρα τιμών μέτρησης είναι ελεγμένος σύμφωνα με το πρότυπο EN60529.
Συνθήκες ελέγχου: 14 ημέρες σε ένα ύψος υπερχείλισης 5 m (16,4 ft).
5.5.4.1 Σύνδεση
1. Για τη σύνδεση του αισθητήρα τιμών μέτρησης και του μετατροπέα μέτρησης πρέπει να
χρησιμοποιηθεί το καλώδιο που ανήκει στα υλικά παράδοσης.
2. Συνδέστε τοκαλώδιο στο κιβώτιο σύνδεσης του αισθητήρα τιμών μέτρησης.
3. Περάστε το καλώδιο από το κιβώτιο σύνδεσης μέχρι το μέγιστο όριο υπερχείλισης των 5 m
(16,4 ft).
4. Σφίξτε καλά τον στυπιοθλίπτη.
5. Κλείστε προσεκτικά το κιβώτιο σύνδεσης. Προσέξτε τη σωστή προσαρμογή της
στεγανοποίησης του καπακιού.
ΠΡΟΣΟΧΗ - Μείωση του βαθμού προστασίας IP 68!
Μείωση του βαθμού προστασίας IP 68 του αισθητήρα τιμών μέτρησης λόγω ζημιάς του
καλωδίου σήματος.
Ο μανδύας του καλωδίου σήματος δεν επιτρέπεται να υποστεί ζημιά. Μόνο έτσι εξασφαλίζεται
ο βαθμός προστασίας IP 68 για τον αισθητήρα τιμών μέτρησης.
ΣΗΜΑΝΤΙΚΟ (ΥΠΟ∆ΕΙΞΗ)
Προαιρετικά μπορείτε να παραγγείλετε τον αισθητήρα τιμών μέτρησης έτσι, ώστε το καλώδιο
σήματος να είναι ήδη συνδεδεμένο στον αισθητήρα τιμών μέτρησης και ο πίνακας σύνδεσης
να έχει σφραγιστεί.
CI/FEX300/FEX500-X2
1
FEX300, FEX500
Ηλεκτρικές συνδέσεις
G00171
EL - 39
