6.3.1 Proceso rodinys

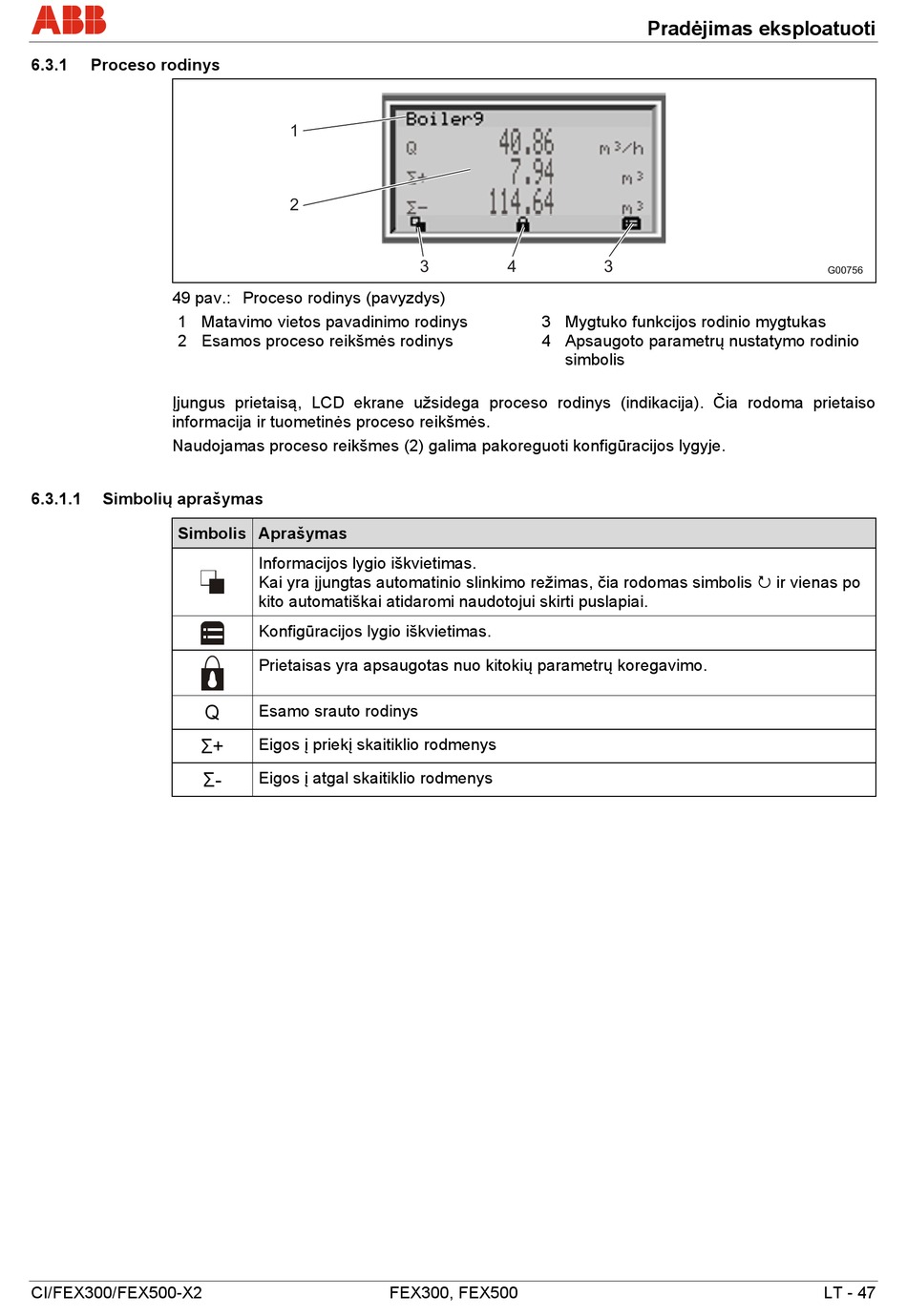

49 pav.: Proceso rodinys (pavyzdys)
1 Matavimo vietos pavadinimo rodinys
2 Esamos proceso reikšmės rodinys
Įjungus prietaisą, LCD ekrane užsidega proceso rodinys (indikacija). Čia rodoma prietaiso
informacija ir tuometinės proceso reikšmės.
Naudojamas proceso reikšmes (2) galima pakoreguoti konfigūracijos lygyje.
6.3.1.1 Simbolių aprašymas
Simbolis Aprašymas
Σ+
CI/FEX300/FEX500-X2
1
2
Informacijos lygio iškvietimas.
Kai yra įjungtas automatinio slinkimo režimas, čia rodomas simbolis  ir vienas po
kito automatiškai atidaromi naudotojui skirti puslapiai.
Konfigūracijos lygio iškvietimas.
Prietaisas yra apsaugotas nuo kitokių parametrų koregavimo.
Q Esamo srauto rodinys
Eigos į priekį skaitiklio rodmenys
Σ- Eigos į atgal skaitiklio rodmenys
3 4
3 Mygtuko funkcijos rodinio mygtukas
4 Apsaugoto parametrų nustatymo rodinio
FEX300, FEX500
Pradėjimas eksploatuoti
3
simbolis
