Elektrické přípoje
5 Elektrické přípoje
5.1 Instalace signálního kabelu a kabelu magnetovou cívku
Při instalaci dbejte na následující:
• Paralelně k signálním vedením (fialové a modré) je veden současně kabel magnetové cívky
(červený a hnědý), takže je mezi snímačem měřených hodnot a převodníkem zapotřebí
pouze jednoho kabelu. Kabel nevést přes krabicové odbočnice nebo svorkovnice.
• Kabel pro přenos signálů vede napěťový signál pouze několika milivoltů a proto musí být
instalován nejkratší cestou. Maximálně dovolená délka signálního kabelu činí bez
předzesilovače 50 m (164 ft) a s předzesilovačem 200 m (656 ft).
• Vyhnout se blízkosti větších elektrických strojů a součástí elektrického obvodu, které jsou
zdroji rozptylových polí, spínacích impulsů a indukcí. Není-li to možné, instalujte kabel pro
přenos signálů a cívky elektromagnetu v kovové trubce, kterou připojte k provoznímu
uzemnění.
• Instalovat vedení stíněná a připojit je k provoznímu zemnicímu potenciálu.
• Ke stínění proti magnetickým rušením cizími signály má kabel vnější stínění. To musí být
připojeno ke svorce SE.
• Současně vedené ocelové lanko musí být připojeno rovněž ke svorce SE.
• Plášť kabelu nesmí být při instalaci poškozen.

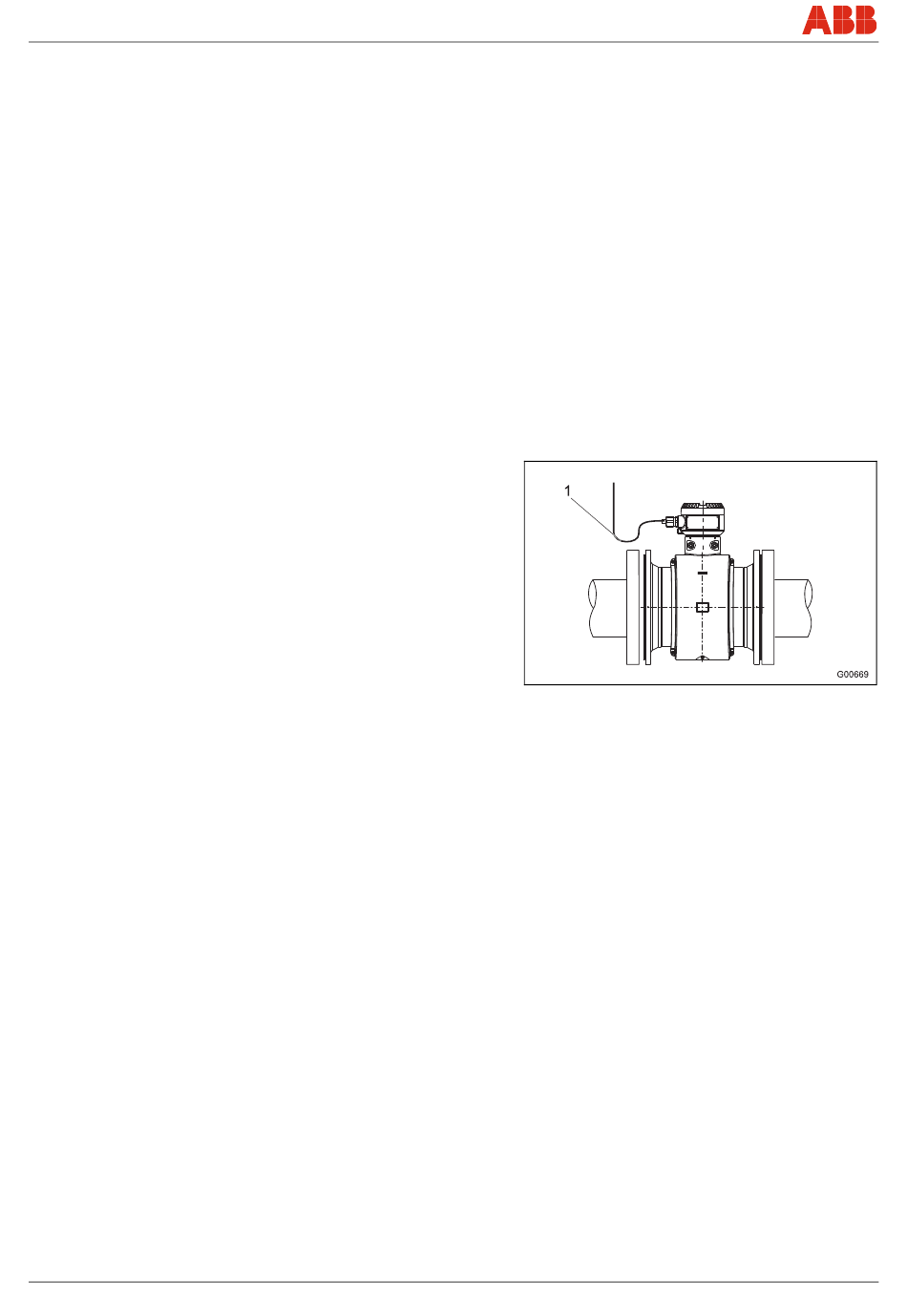

• Při instalaci dbejte na to, aby byl kabel
instalován s odlučovačem vody (1). V
případě svislé instalace usměrnit kabelové
šroubové směrem dolů.
28 - CS
Obr. 25
