Elektromos csatlakozások
5.2.2 D173D031U01 alkatrészszámú kábel
Mindkét kábelvéget az ábrának megfelelően konfekcionálja.
FONTOS (TANÁCS)
Használjon érvéghüvelyeket!
• Érvéghüvely 0,75 mm
• Érvéghüvely 0,5 mm
Az árnyékolások nem érintkezhetnek, mivel ez különben jelrövidzárlatot okozhat.
25 (0.98)
1
2
3
4
5
6
7
8
9

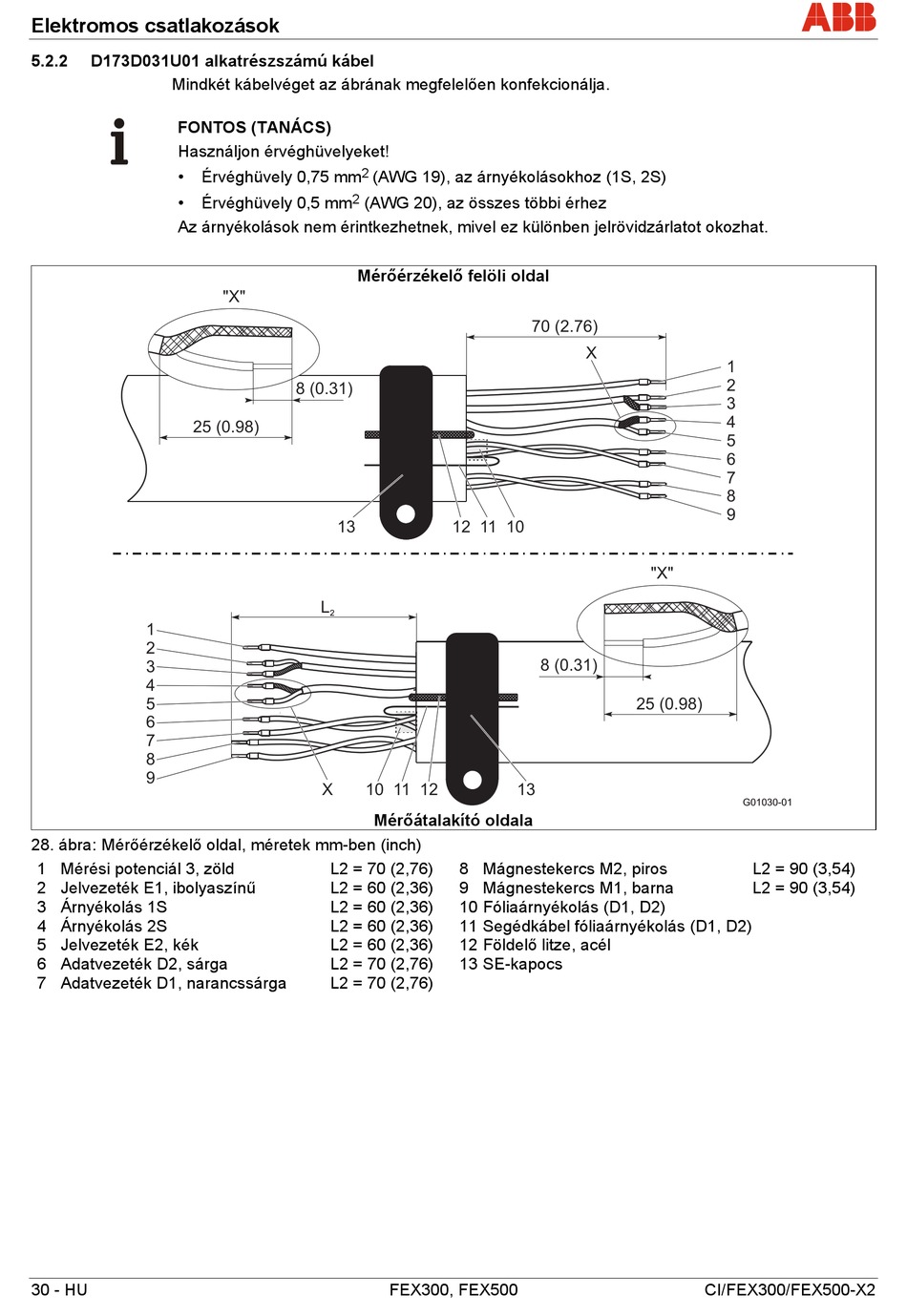

28. ábra: Mérőérzékelő oldal, méretek mm-ben (inch)
1 Mérési potenciál 3, zöld
2 Jelvezeték E1, ibolyaszínű
3 Árnyékolás 1S
4 Árnyékolás 2S
5 Jelvezeték E2, kék
6 Adatvezeték D2, sárga
7 Adatvezeték D1, narancssárga
30 - HU
2
(AWG 19), az árnyékolásokhoz (1S, 2S)
2
(AWG 20), az összes többi érhez
Mérőérzékelő felöli oldal
"X"
8 (0.31)
13
L
2
X 10 11 12
Mérőátalakító oldala
L2 = 70 (2,76)
L2 = 60 (2,36)
L2 = 60 (2,36)
L2 = 60 (2,36)
L2 = 60 (2,36)
L2 = 70 (2,76)
L2 = 70 (2,76)
FEX300, FEX500
70 (2.76)
X
12 11 10
8 (0.31)
13
8 Mágnestekercs M2, piros
9 Mágnestekercs M1, barna
10Fóliaárnyékolás (D1, D2)
11Segédkábel fóliaárnyékolás (D1, D2)
12Földelő litze, acél
13SE-kapocs
1
2
3
4
5
6
7
8
9
" " X
25 (0.98)
G01030-01
L2 = 90 (3,54)
L2 = 90 (3,54)
