2 Készülék kivitelek
FONTOS (TANÁCS)
Az olyan mérőrendszerekhez, melyeket robbanásveszélyes térségben használnak, egy
kiegészítő robbanásveszélyre vonatkozó biztonsági utasításokat tartalmazó dokumentumot
mellékelnek. Az abban szereplő szerelési előírásokat és adatokat hasonlóképp
következetesen figyelembe kell venni!
2.1.1 Kompakt kialakítás
Kompakt kialakítású készülékek esetében a mérőátalakító és a mérőérzékelő egy mechanikai
egységet képeznek.
A mérőátalakító kétféle tokkialakítással áll rendelkezésre:
• Egykamrás tok:
Az egykamrás tok esetében az elektronika és a csatlakozó tere a mérőátalakítóban nincs
elválasztva egymástól.
• Kétkamrás tok:
A kétkamrás tok esetében az elektronika és a csatlakozó tere a mérőátalakítóban el van
választva egymástól.
ProcessMaster
A ProcessMasters mérőérzékelője két kialakításban áll rendelkezésre és a Design Level
különbözteti meg őket.
1), 3)

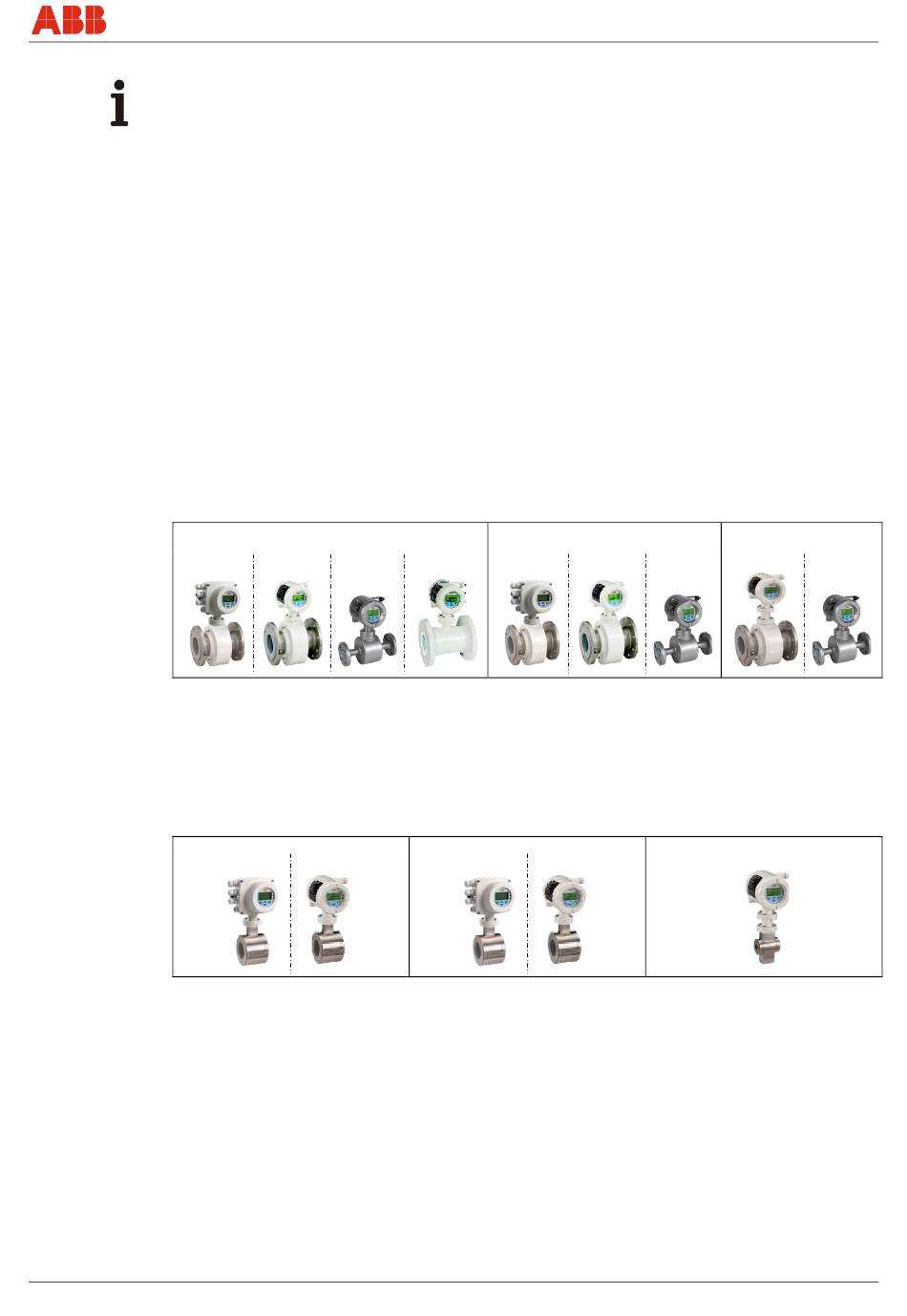

1. ábra: Magyarázat a ProcessMasterhez (példa)
1) Egykamrás tok
2) Kétkamrás tok
3) Mérőérzékelő Design Level „B"
4) Mérőérzékelő Design Level „B", rozsdamentes acélból készült változatok
5) Mérőérzékelő Design Level „C", névleges átmérők DN 25 ... 600
HygienicMaster
FEH311 (robbanásvédelem nélkül)
2. ábra: Magyarázat a HygienicMasterhez (példa)
1) Egykamrás tok
2) Kétkamrás tok
CI/FEX300/FEX500-X2
FEP311 (robbanásvédelem nélkül)
2), 3) 2), 4)
1) 2)
G01346
FEX300, FEX500
FEP315 2-es zóna, Div. 2
2), 5) 1), 3) 2), 3)
G01082-02
FEH315 2-es zóna, Div. 2
1) 2)
G01346
Készülék kivitelek
FEP315
1-es zóna, Div. 1
2), 4) 2), 3) 2), 4)
G00487-02
FEH315 1-es zóna, Div. 1
2)
G01347
HU - 11
