6.4.2
Измерителен преобразувател в еднокамерен корпус
„A"
1
2
3

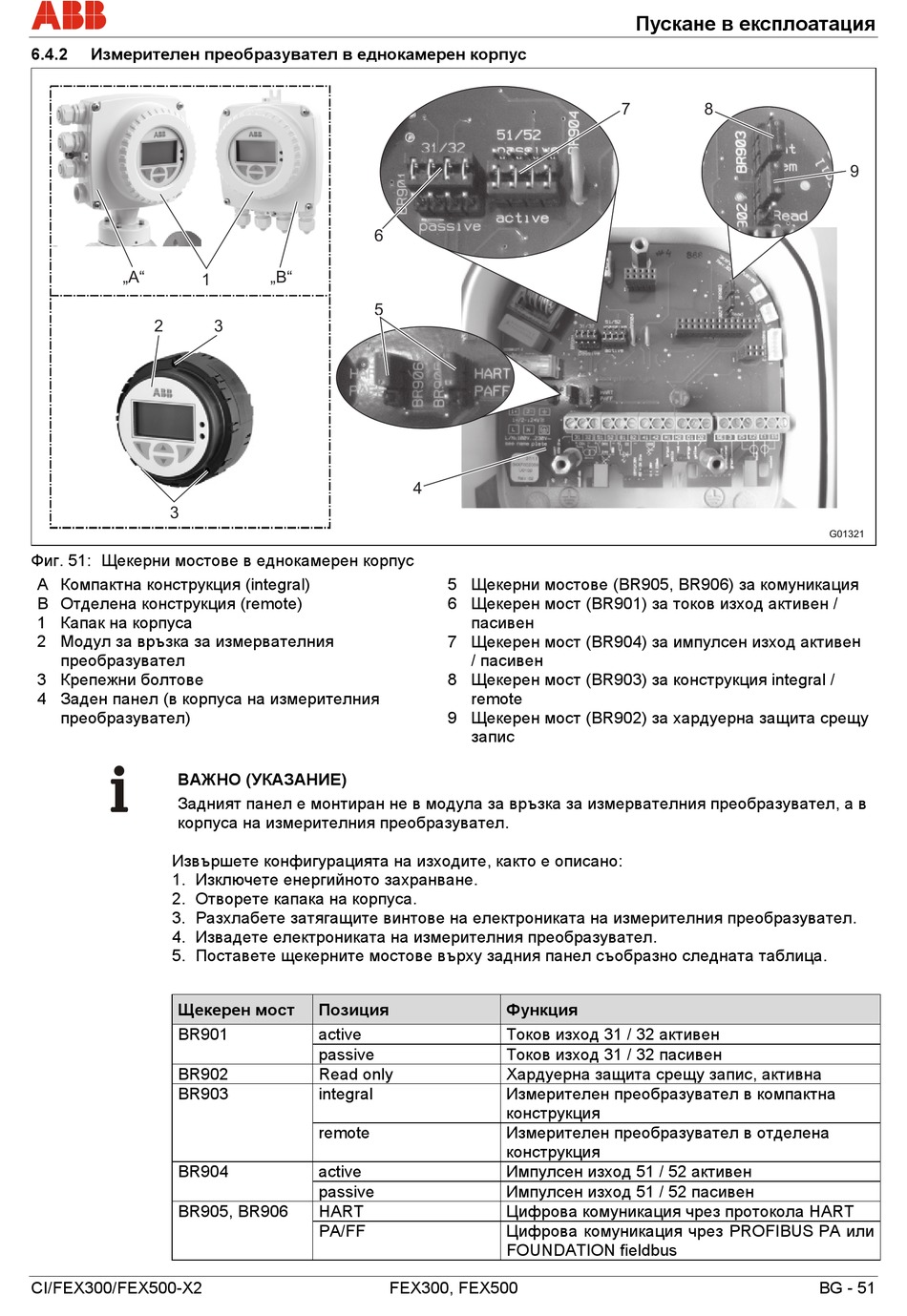

Фиг. 51: Щекерни мостове в еднокамерен корпус
A Компактна конструкция (integral)
B Отделена конструкция (remote)
1 Капак на корпуса
2 Модул за връзка за измервателния
преобразувател
3 Крепежни болтове
4 Заден панел (в корпуса на измерителния
преобразувател)
ВАЖНО (УКАЗАНИЕ)
Задният панел е монтиран не в модула за връзка за измервателния преобразувател, а в
корпуса на измерителния преобразувател.
Извършете конфигурацията на изходите, както е описано:
1. Изключете енергийното захранване.
2. Отворете капака на корпуса.
3. Разхлабете затягащите винтове на електрониката на измерителния преобразувател.
4. Извадете електрониката на измерителния преобразувател.
5. Поставете щекерните мостове върху задния панел съобразно следната таблица.
Щекерен мост
BR901
BR902
BR903
BR904
BR905, BR906
CI/FEX300/FEX500-X2
6
„B"
5
3
Позиция
active
passive
Read only
integral
remote
active
passive
HART
PA/FF
4
5 Щекерни мостове (BR905, BR906) за комуникация
6 Щекерен мост (BR901) за токов изход активен /
пасивен
7 Щекерен мост (BR904) за импулсен изход активен
/ пасивен
8 Щекерен мост (BR903) за конструкция integral /
remote
9 Щекерен мост (BR902) за хардуерна защита срещу
запис
Функция
Токов изход 31 / 32 активен
Токов изход 31 / 32 пасивен
Хардуерна защита срещу запис, активна
Измерителен преобразувател в компактна
конструкция
Измерителен преобразувател в отделена
конструкция
Импулсен изход 51 / 52 активен
Импулсен изход 51 / 52 пасивен
Цифрова комуникация чрез протокола HART
Цифрова комуникация чрез PROFIBUS PA или
FOUNDATION fieldbus
FEX300, FEX500
Пускане в експлоатация
7
8
9
G01321
BG - 51
