4.5.3
Metalinis vamzdis su palaidais flanšais
1. Srieginį varžtą M6 (1) privirinti prie vamzdyno pagal paveikslėlį įžeminti.
2. Pagal paveikslėlį sujungti matavimo jutiklio įžeminimo jungtį (2) ir tinkamą įžeminimo tašką
su variniu laidu (mažiausiai 2,5 mm² (14 AWG)).

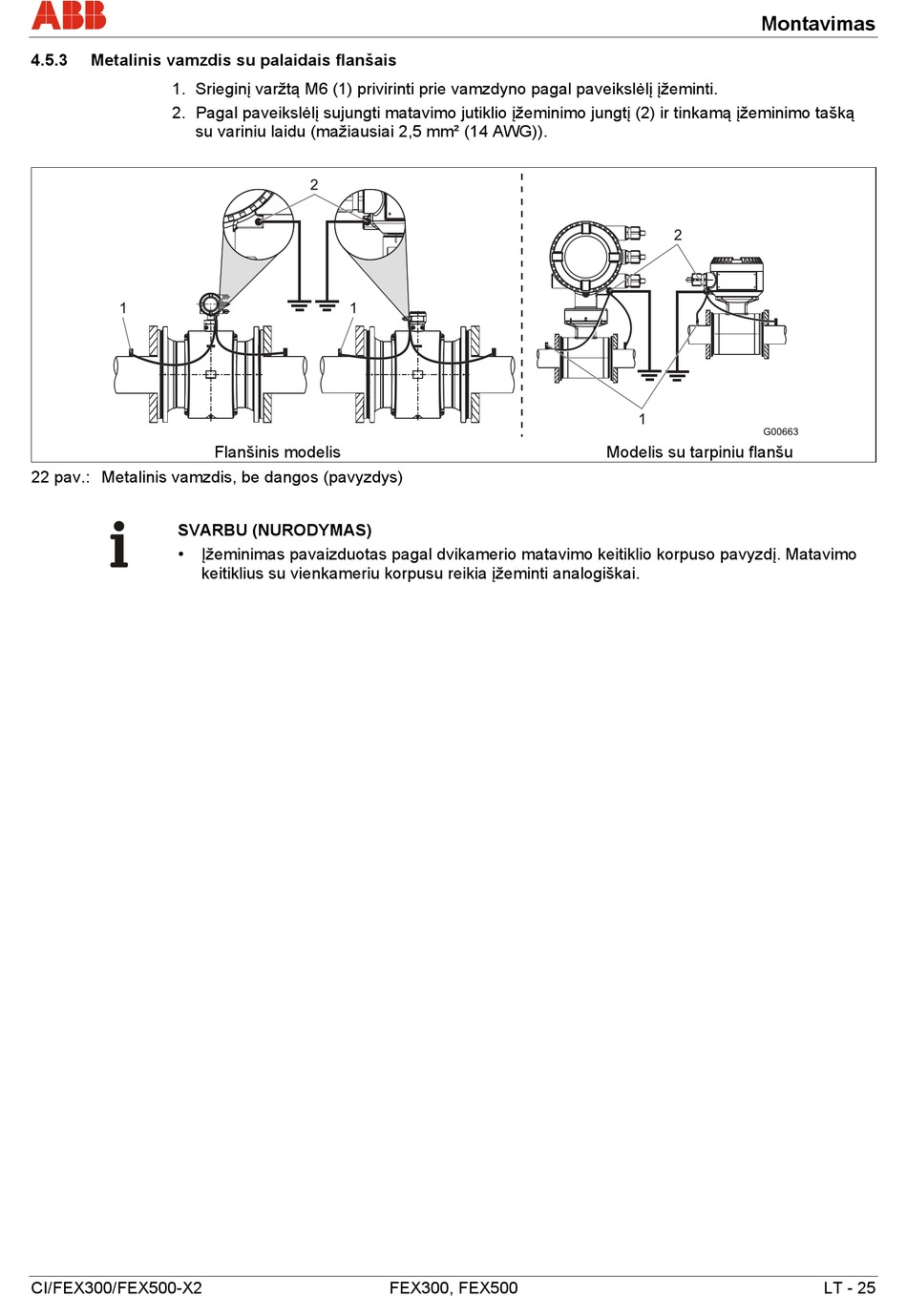

22 pav.: Metalinis vamzdis, be dangos (pavyzdys)
SVARBU (NURODYMAS)
Įžeminimas pavaizduotas pagal dvikamerio matavimo keitiklio korpuso pavyzdį. Matavimo
keitiklius su vienkameriu korpusu reikia įžeminti analogiškai.
CI/FEX300/FEX500-X2
Flanšinis modelis
FEX300, FEX500
Montavimas
Modelis su tarpiniu flanšu
LT - 25
