Elektriskie pieslēgumi

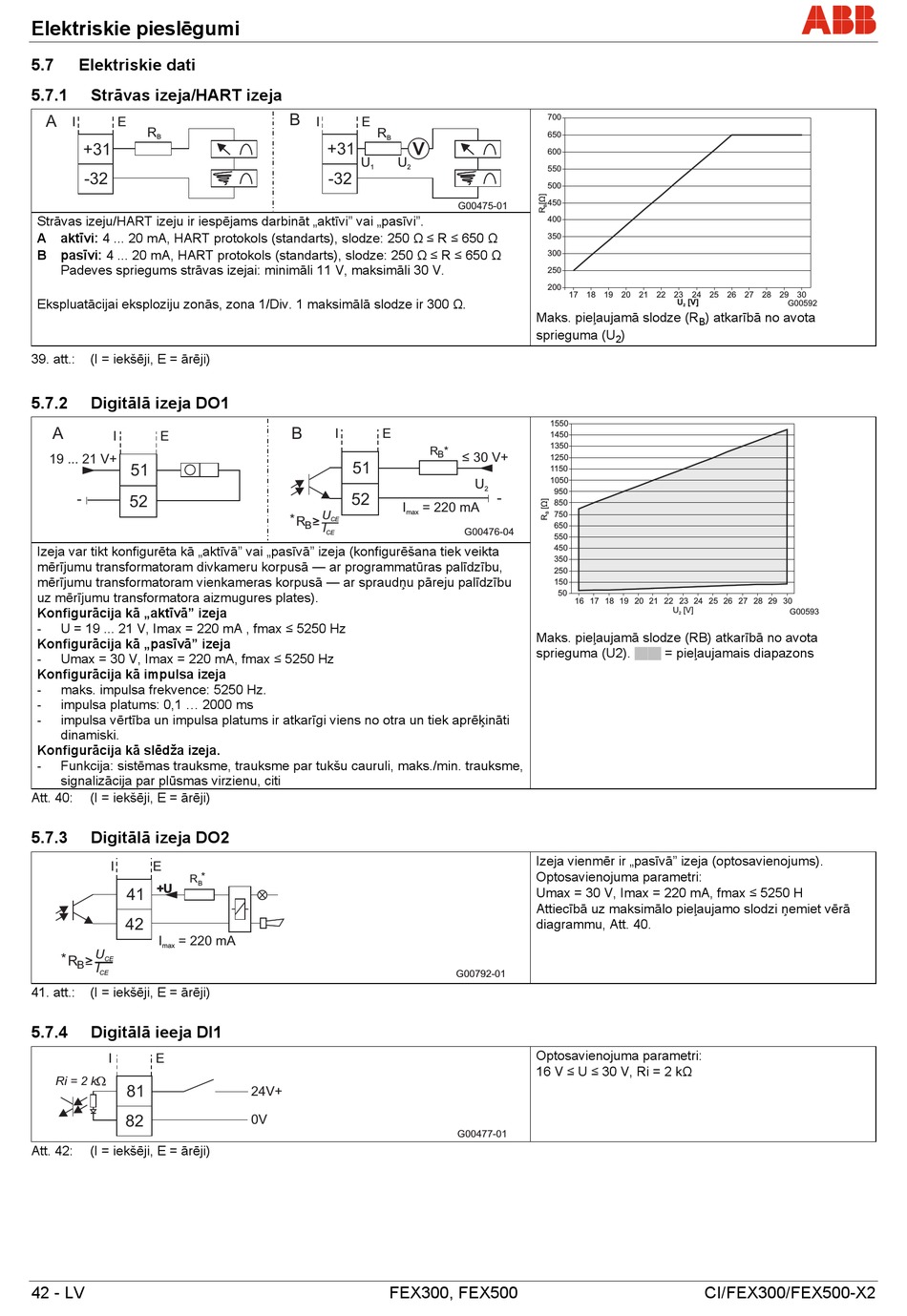

5.7 Elektriskie dati
5.7.1 Strāvas izeja/HART izeja
A
I E
R
B
+31
-32
Strāvas izeju/HART izeju ir iespējams darbināt „aktīvi" vai „pasīvi".
aktīvi: 4 ... 20 mA, HART protokols (standarts), slodze: 250 Ω ≤ R ≤ 650 Ω
A
pasīvi: 4 ... 20 mA, HART protokols (standarts), slodze: 250 Ω ≤ R ≤ 650 Ω
B
Padeves spriegums strāvas izejai: minimāli 11 V, maksimāli 30 V.
Ekspluatācijai eksploziju zonās, zona 1/Div. 1 maksimālā slodze ir 300 Ω.
(I = iekšēji, E = ārēji)
39. att.:
5.7.2 Digitālā izeja DO1
A
I E
19 ... 21 V+
51
-
52
Izeja var tikt konfigurēta kā „aktīvā" vai „pasīvā" izeja (konfigurēšana tiek veikta
mērījumu transformatoram divkameru korpusā — ar programmatūras palīdzību,
mērījumu transformatoram vienkameras korpusā — ar spraudņu pāreju palīdzību
uz mērījumu transformatora aizmugures plates).
Konfigurācija kā „aktīvā" izeja
U = 19 ... 21 V, Imax = 220 mA , fmax ≤ 5250 Hz
-
Konfigurācija kā „pasīvā" izeja
Umax = 30 V, Imax = 220 mA, fmax ≤ 5250 Hz
-
Konfigurācija kā impulsa izeja
- maks. impulsa frekvence: 5250 Hz.
- impulsa platums: 0,1 ... 2000 ms
- impulsa vērtība un impulsa platums ir atkarīgi viens no otra un tiek aprēķināti
dinamiski.
Konfigurācija kā slēdža izeja.
- Funkcija: sistēmas trauksme, trauksme par tukšu cauruli, maks./min. trauksme,
signalizācija par plūsmas virzienu, citi
(I = iekšēji, E = ārēji)
Att. 40:
5.7.3 Digitālā izeja DO2
I E
*
R
B
+U
41
42
I = 220 mA
max
U
*
CE
R
B I
CE
(I = iekšēji, E = ārēji)
41. att.:
5.7.4 Digitālā ieeja DI1
I E
Ri = 2 k
81
82
(I = iekšēji, E = ārēji)
Att. 42:
42 - LV
B
I E
R
B
V
+31
U U
1 2
-32
B
I E
51
52
I = 220 mA
U
max
*
R CE
B I
CE
24V+
0V
FEX300, FEX500
700
650
600
550
500
450
G00475-01
400
350
300
250
200
17 18 19 20 21 22 23
Maks. pieļaujamā slodze (R
sprieguma (U
1550
1450
1350
R *
≤ 30 V+
B
1250
1150
1050
U
2
950
-
850
750
650
G00476-04
550
450
350
250
150
50
16 17 18 19 20 21 22 23 24 25 26 27 28 29 30
Maks. pieļaujamā slodze (RB) atkarībā no avota
sprieguma (U2).
Izeja vienmēr ir „pasīvā" izeja (optosavienojums).
Optosavienojuma parametri:
Umax = 30 V, Imax = 220 mA, fmax ≤ 5250 H
Attiecībā uz maksimālo pieļaujamo slodzi ņemiet vērā
diagrammu, Att. 40.
G00792-01
Optosavienojuma parametri:
16 V ≤ U ≤ 30 V, Ri = 2 kΩ
G00477-01
24 25 26 27 28 29 30
U [V]
2
) atkarībā no avota
B
)
2
U [V]
2
= pieļaujamais diapazons

CI/FEX300/FEX500-X2
