Montaža
4.1.4 Vgradnja merilne cevi
POZOR – poškodba naprave.
Za prirobnice oz. tesnila procesnih priključkov ni dovoljeno uporabljati grafita, saj lahko v
nasprotnem primeru na notranji strani merilne cevi nastane plast, ki prevaja elektriko.
Vakuumskih udarcev v cevovodih ni dovoljeno uporabljati zaradi tehničnih razlogov glede
prevlek (prevleka PTFE). Ti lahko uničijo napravo.
Merilno cev lahko z upoštevanjem pogojev vgradnje vgradimo na poljubno mesto v cevovodu.
1. Če obstajajo varovalne plošče, jih odstranite z desne in leve strani merilne cevi. Prepričajte
se, da ne boste odrezali oz. poškodovali prevleke prirobnice, saj boste tako preprečili
nastajanje morebitnih lukenj.
2. Merilno cev namestite med cevovode vzporedno in v središčni legi.
3. Med prirobnice namestite tesnila. Upoštevajte poglavje .
POMEMBNO (NAPOTEK)
Za dosego optimalnih rezultatov merjenja morate zagotoviti središčno lego tesnil in merilne
cevi.
4. V izvrtine vstavite primerne vijake v skladu s poglavjem .
5. Rahlo namastite sornik z navojem.

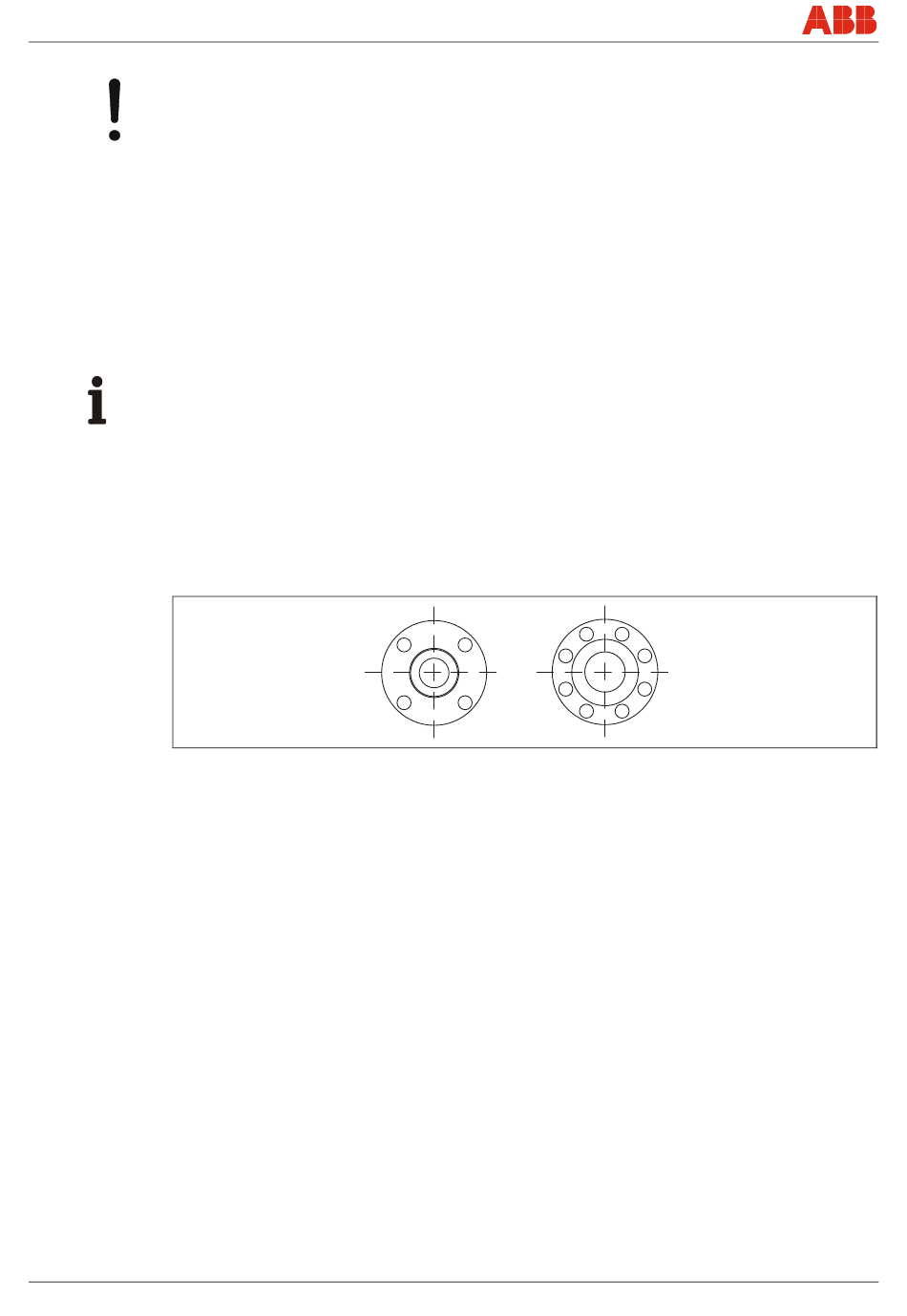

6. Matice privijte križno, kot kaže slika. Upoštevajte vrtilne momente v poglavju .
Pri prvem obratu privijte za pribl. 50 %, pri drugem za pribl. 80 % in šele pri tretjem obratu
nato z največjim vrtilnim momentom. Ne smete preseči največjega vrtilnega momenta.
Slika 7
16 - SL
3
1
8
4
4 2
FEX300, FEX500
5
1
3
7
6 2
CI/FEX300/FEX500-X2
G00034
