5.5.2 „ProcessMaster" plastikinė prijungimo dėžutė
Prijungti leidžiama tik esant išjungtam energijos tiekimui.
Prietaisas turi būti pagal reikalavimus įžemintas. Matavimo jutiklį signaliniu / solenoidiniu kabeliu
reikia sujungti su matavimo keitikliu.

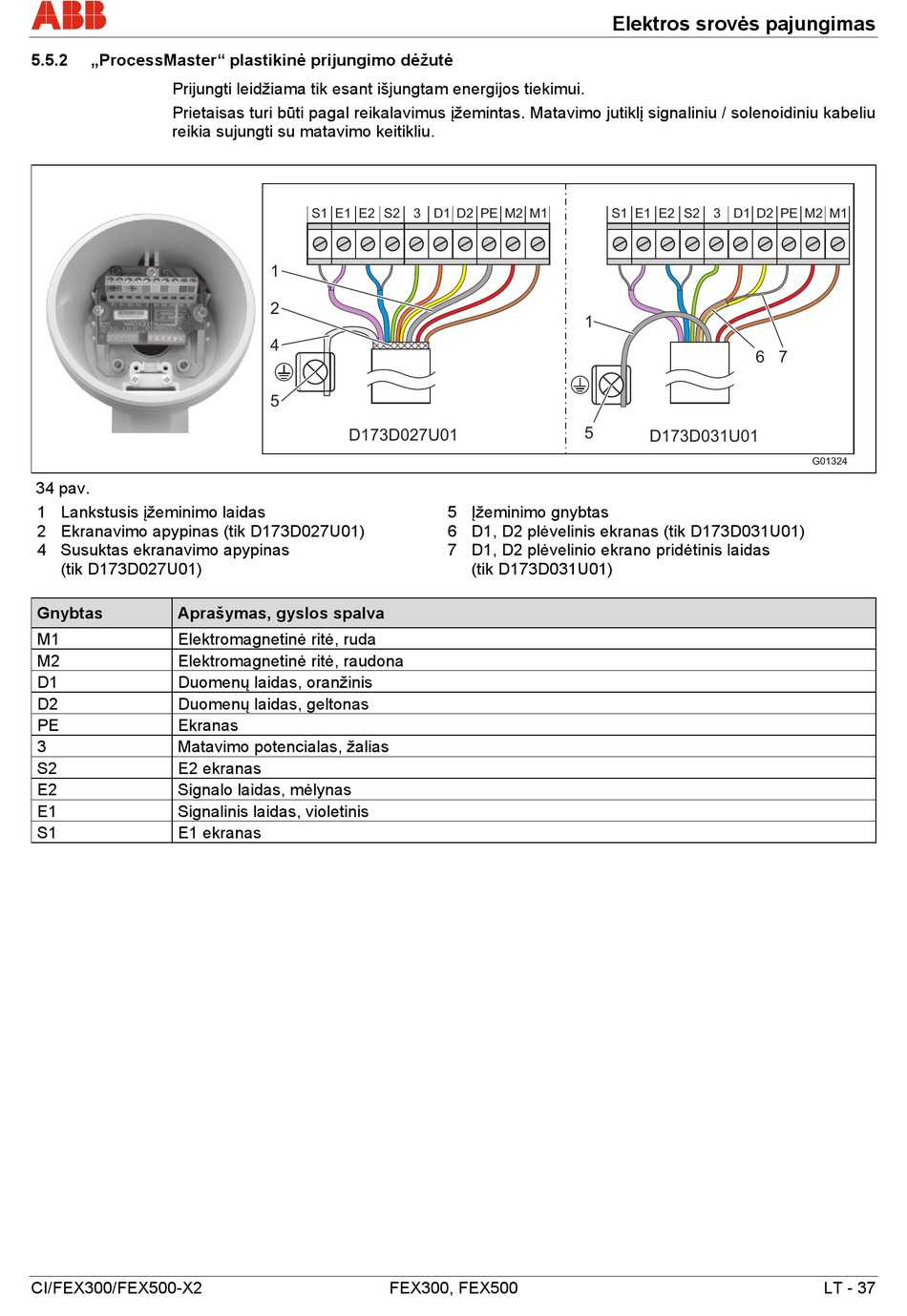

34 pav.
1 Lankstusis įžeminimo laidas
2 Ekranavimo apypinas (tik D173D027U01)
4 Susuktas ekranavimo apypinas
(tik D173D027U01)
Gnybtas Aprašymas, gyslos spalva
M1 Elektromagnetinė ritė, ruda
M2 Elektromagnetinė ritė, raudona
D1 Duomenų laidas, oranžinis
D2 Duomenų laidas, geltonas
PE Ekranas
3 Matavimo potencialas, žalias
S2 E2 ekranas
E2 Signalo laidas, mėlynas
E1 Signalinis laidas, violetinis
S1 E1 ekranas
CI/FEX300/FEX500-X2
S1 E1 E2 S2 3 D1 D2 PE M2 M1
1
2
4
5
D173D027U01
FEX300, FEX500
Elektros srovės pajungimas
S1 E1 E2 S2 3 D1 D2 PE M2 M1
1
5
5 Įžeminimo gnybtas
6 D1, D2 plėvelinis ekranas (tik D173D031U01)
7 D1, D2 plėvelinio ekrano pridėtinis laidas
(tik D173D031U01)
6 7
D173D031U01
G01324
