Elektriühendused

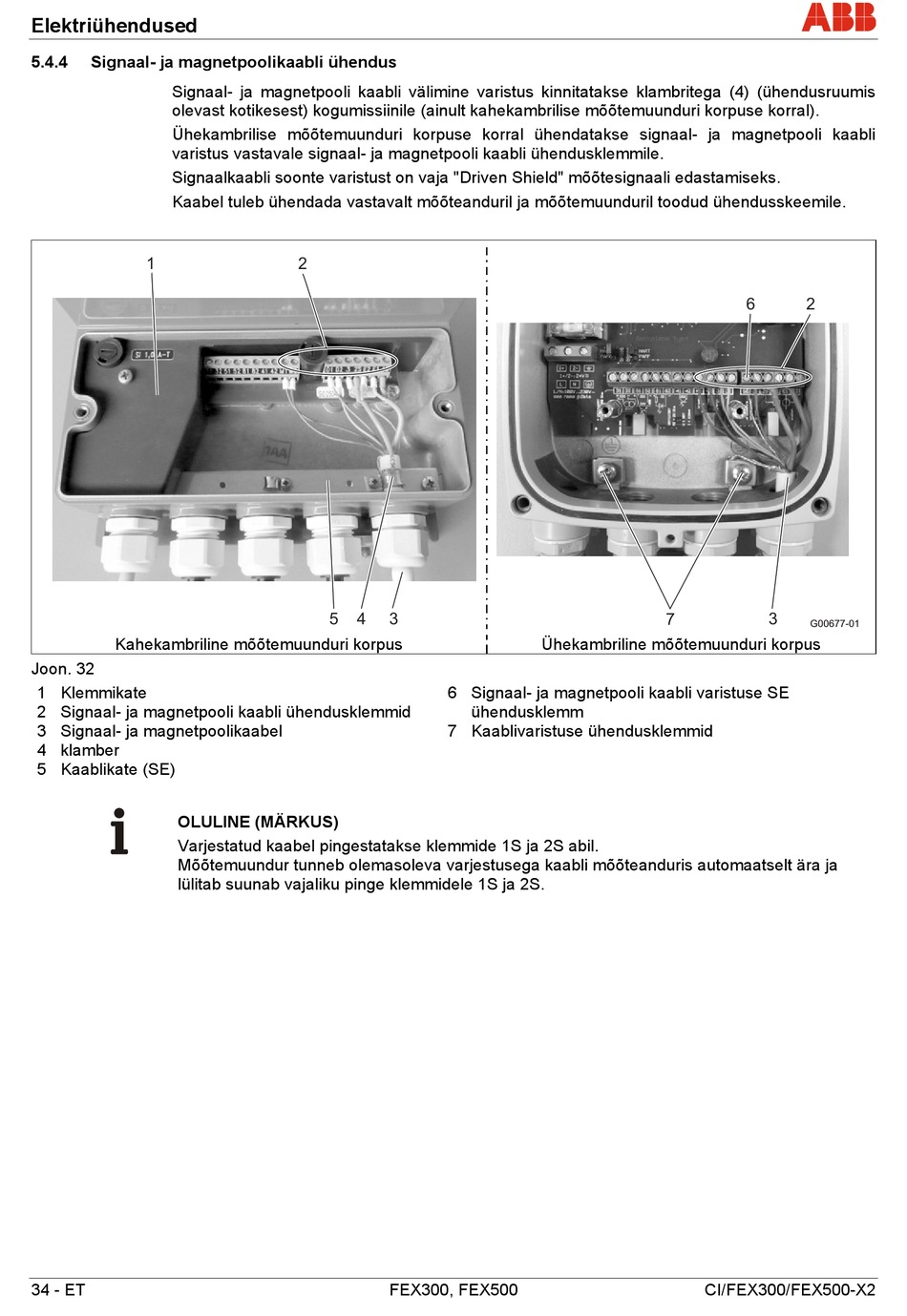

5.4.4 Signaal- ja magnetpoolikaabli ühendus
Signaal- ja magnetpooli kaabli välimine varistus kinnitatakse klambritega (4) (ühendusruumis
olevast kotikesest) kogumissiinile (ainult kahekambrilise mõõtemuunduri korpuse korral).
Ühekambrilise mõõtemuunduri korpuse korral ühendatakse signaal- ja magnetpooli kaabli
varistus vastavale signaal- ja magnetpooli kaabli ühendusklemmile.
Signaalkaabli soonte varistust on vaja "Driven Shield" mõõtesignaali edastamiseks.
Kaabel tuleb ühendada vastavalt mõõteanduril ja mõõtemuunduril toodud ühendusskeemile.
1
Kahekambriline mõõtemuunduri korpus
Joon. 32
1 Klemmikate
2 Signaal- ja magnetpooli kaabli ühendusklemmid
3 Signaal- ja magnetpoolikaabel
4 klamber
5 Kaablikate (SE)
OLULINE (MÄRKUS)
Varjestatud kaabel pingestatakse klemmide 1S ja 2S abil.
Mõõtemuundur tunneb olemasoleva varjestusega kaabli mõõteanduris automaatselt ära ja
lülitab suunab vajaliku pinge klemmidele 1S ja 2S.
34 - ET
2
5 4 3
6 Signaal- ja magnetpooli kaabli varistuse SE
7 Kaablivaristuse ühendusklemmid
FEX300, FEX500
Ühekambriline mõõtemuunduri korpus
ühendusklemm
6 2
7 3
