4.4 Условия за монтаж
4.4.1 Посока на протичане

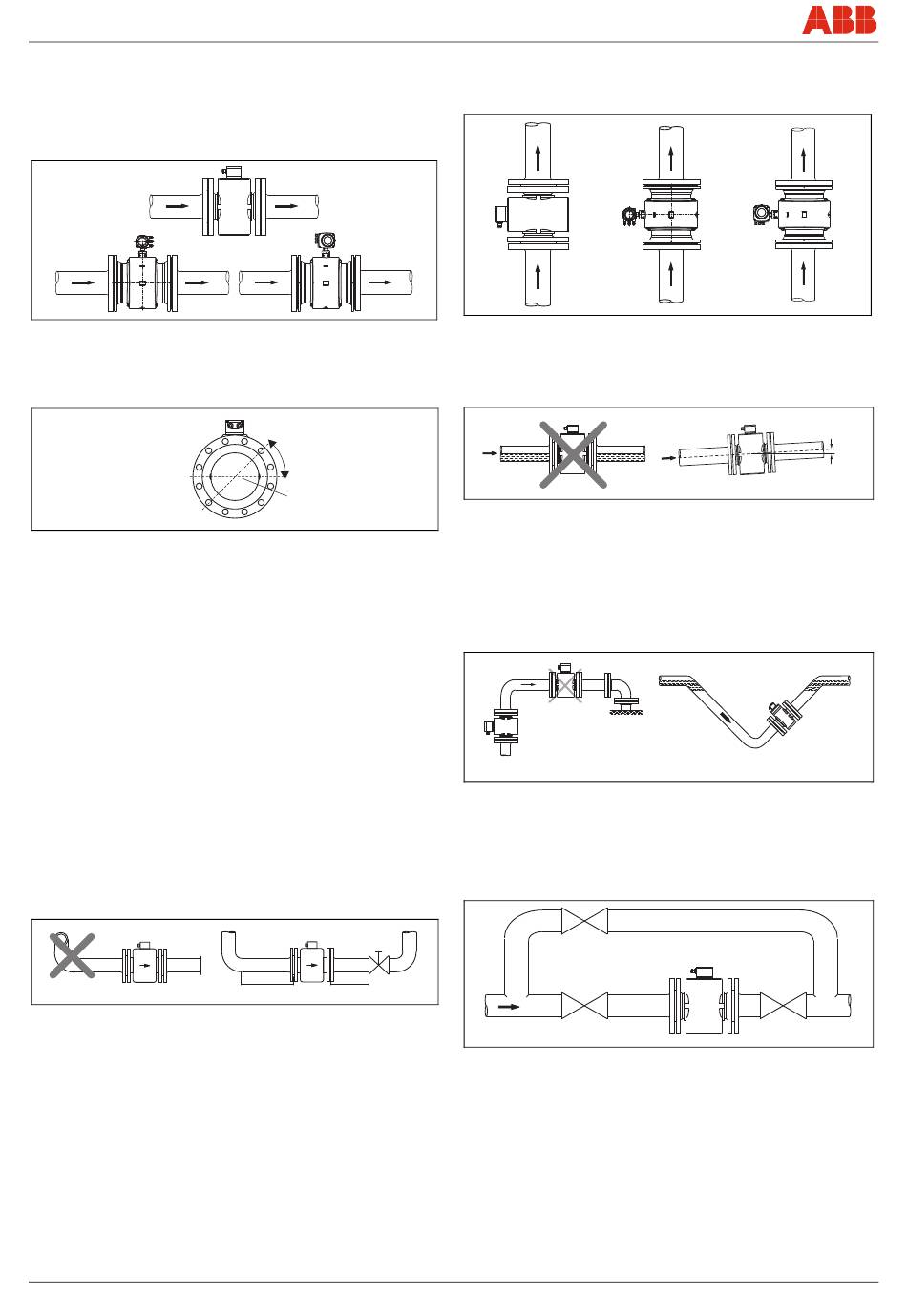

Уредът отчита разхода в двете посоки. Посоката на протичане
напред е дефинирана фабрично, както е показано в Фиг. 9 .
Фиг. 9
4.4.2 Електродна ос
Електродна ос (1) завъртяна по възможност хоризонтално или
макс на 45°.
Фиг. 10
4.4.3 Входящ и изходящ сектор
Принципът на измерване е независим от профила на потока,
доколкото нестоящият водовъртеж не попада в зоната за
образуване на измерителните стойности, напр. след колената (1),
при тангенциално попадение, при полуотворен клапан преди
измерителния прибор.
В този случай са необходими мерки за нормализиране профила
на потока.
Не инсталирайте арматури, колена, вентили и др.
•
непосредствено пред измервателния прибор (1).
Клапите трябва да бъдат инсталирани така, че листът на
•
клапата да не навлиза в измервателния датчик.
Вентили или други изключващи елементи не бива да се
•
монтират на изхода (2).
Опитът показва, че в повечето случай е достатъчна права
входяща отсечка от 3-кратен размер на DN и права изходяща
отсечка от 2-кратен размер на DN (DN = номинална широчина на
датчика Фиг. 11 ).
При изпитвателен стенд, съгласно EN 29104 / ISO 9104, трябва
да се предвидят базови условия от 10-кратен размер на DN на
прав вход и 5-кратен размер на DN та прав изход.
1
Фиг. 11
22 - BG
G00657-01
max. 45°
1
G00041
2
3xDN
2xDN
G00983
FEX300, FEX500
4.4.4 Вертикални тръбопроводи
Вертикална инсталация при измерване на абразивни материали,
преминаване на потока за предпочитане отдолу нагоре.
Фиг. 12
4.4.5 Хоризонтални тръбопроводи
Измервателната тръба трябва винаги да е напълнена.
•
Предвидете лек наклон на тръбопровода за обезгазяване.
•
Фиг. 13
4.4.6 Свободен вход и изход
При свободен изход не монтирайте измервателния уред на
•
най-високата точка, или на изтичащата страна на
тръбопровода, измервателната тръба работи на празен ход,
могат да се образуват мехурчета въздух (1).
При свободен вход и изход предвидете дюкер, за да бъде
•
тръбопроводът винаги пълен (2).
1
Фиг. 14
4.4.7 Силно замърсени протичащи среди
При силно замърсени протичащи среди се препоръчва паралелна
линия в съответствие с фигурата така, че по време на
механичното почистване работата на системата да може да
продължи без прекъсване.
Фиг. 15
G00039-01
3°
G00038
2
G00040
G00042
