Montāža
4.5 Zemējums
4.5.1 Vispārīga informācija par zemējumu
Ierīkojot zemējumu, jāievēro šādi norādījumi:
• Plastmasas caurulēm vai izolētiem cauruļvadiem zemējums tiek pievienots zemējuma
plāksnei vai zemējuma elektrodiem.
Ja iespējams ārējs bojājumu spriegums, pa vienai zemējuma plāksnei jāiemontē pirms un
•
aiz mērījumu sensora.
• Ar mērījumu tehniku saistītu apsvērumu dēļ objekta zemējuma potenciālam un cauruļvadu
potenciālam jābūt vienādiem.
• Papildu sazemēšana ar pieslēguma spaiļu palīdzību nav nepieciešama.
SVARĪGI (NORĀDĪJUMS)
Ja mērījumu sensors tiek iemontēts plastmasas, akmens materiālu caurulēs vai caurulēs ar
izolējošu iekšējo pārklājumu, atsevišķos gadījumos (piem., korozīva vide, skābes, un sārmi)
iespējama kompensācijas strāvas noplūde caur zemējuma elektrodiem. Ja šādi notiek ilgāku
laiku, tas var sabojāt mērījumu sensoru, jo zemējuma elektrods noārdās elektroķīmisku
procesu rezultātā. Šādos gadījumos zemējuma nodrošināšanai jāizmanto zemējuma
plāksnes. Turklāt ir jāiemontē viena zemējuma plāksne pirms un pēc iekārtas.
4.5.2 Metāla caurule ar nostiprinātiem atlokiem
Savienojumu starp mērījumu sensora zemējuma pieslēgumu (1), cauruļvada atlokiem un
piemērotu zemējuma vietu ar Cu-vadu (vismaz 2,5 mm² (14 AWG)) izveidot kā parādīts attēlā.

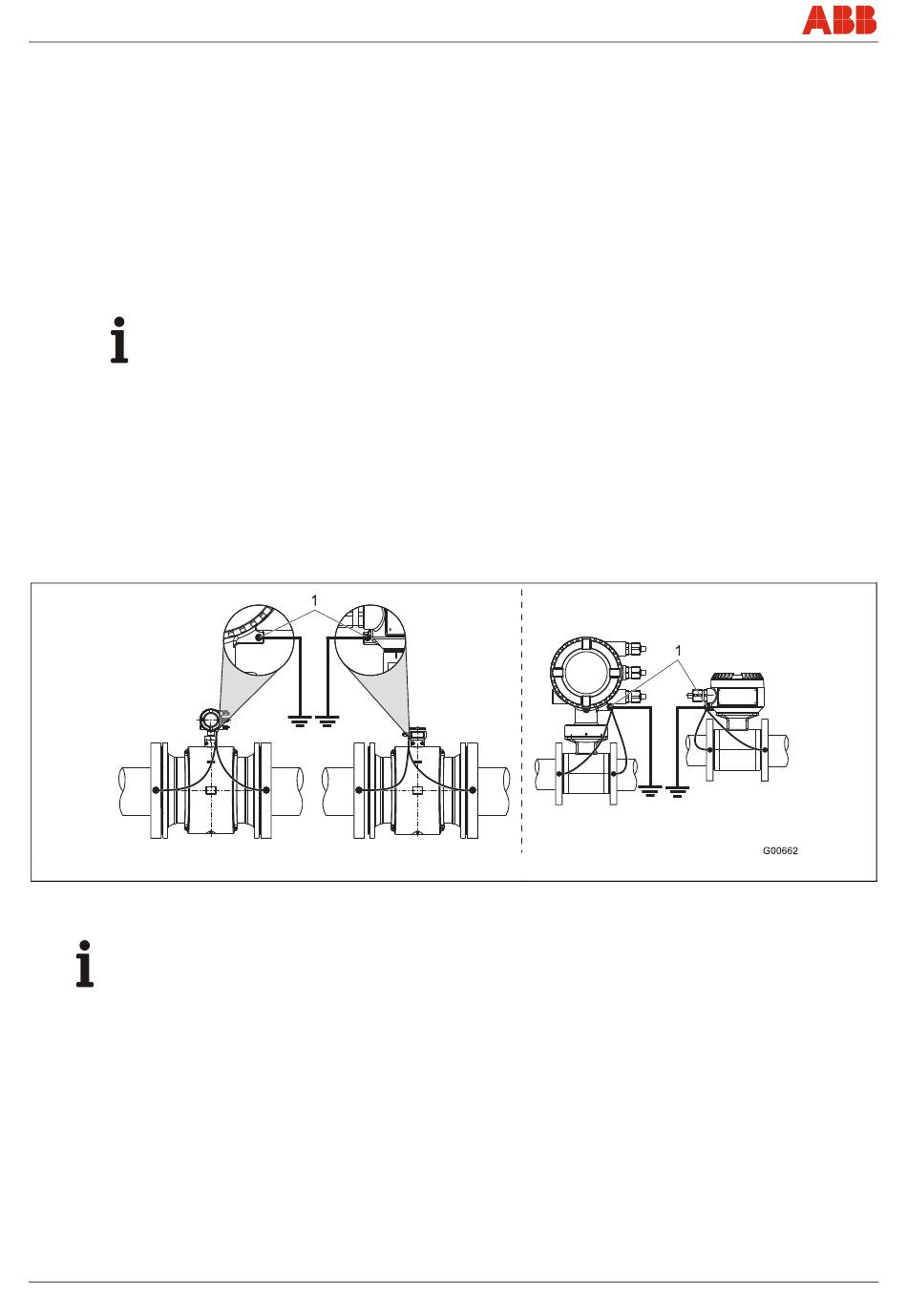

Att. 21: Metāla caurule, bez iekšējā pārklājuma (piemērs)
SVARĪGI (NORĀDĪJUMS)
• Ir parādīts zemējuma piemērs ar mērījumu transformatoru divkameru korpusā; ja mērījumu
transformators ir vienkameras korpusā, veiciet zemējumu līdzīgi, atbilstoši attēlam.
24 - LV
Montāža pie atloka
FEX300, FEX500
Montāža starp atlokiem
CI/FEX300/FEX500-X2
