Elektriühendused

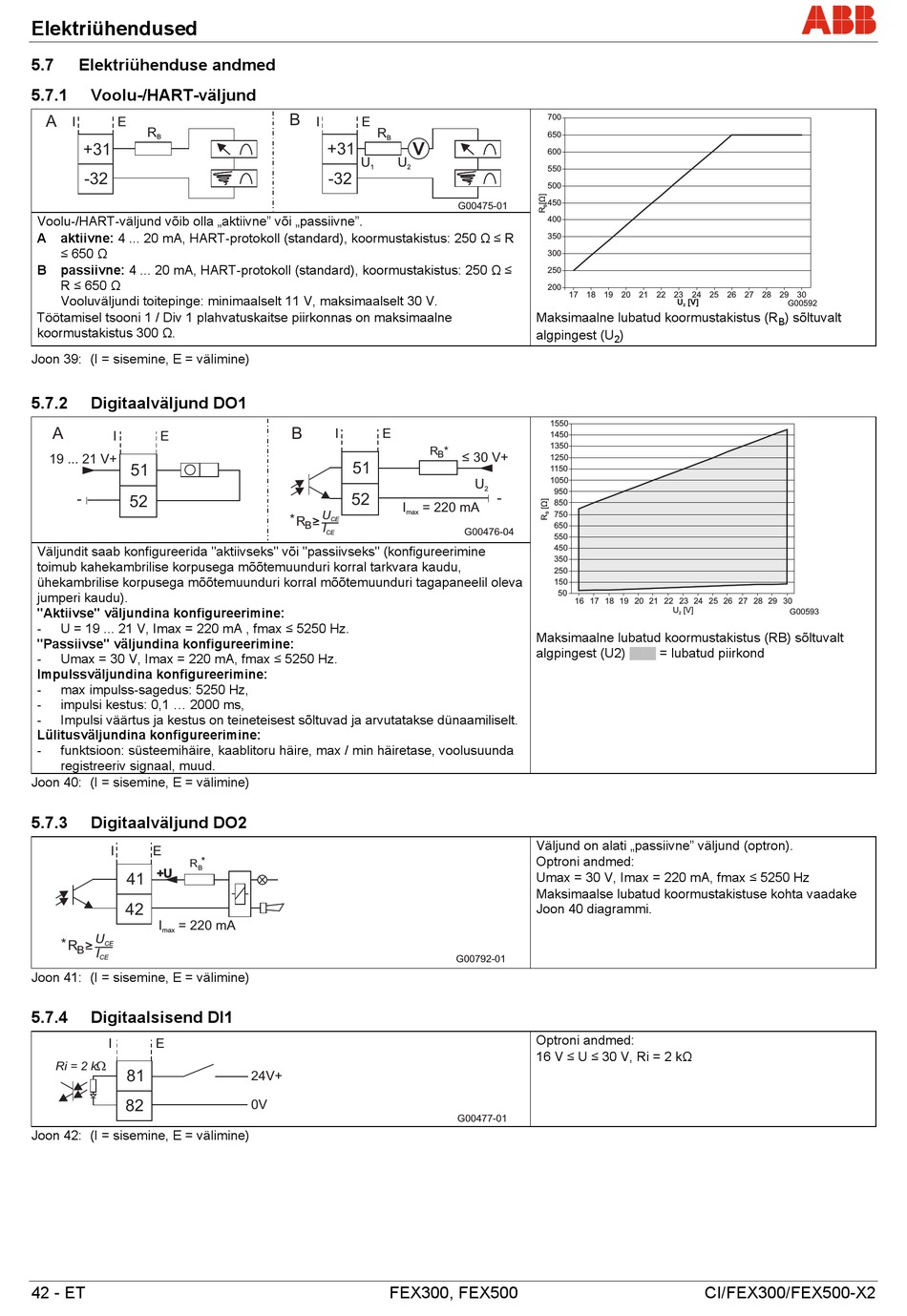

5.7 Elektriühenduse andmed
5.7.1 Voolu-/HART-väljund
A
I E
R
B
+31
-32
Voolu-/HART-väljund võib olla „aktiivne" või „passiivne".
aktiivne: 4 ... 20 mA, HART-protokoll (standard), koormustakistus: 250 Ω ≤ R
A
≤ 650 Ω
passiivne: 4 ... 20 mA, HART-protokoll (standard), koormustakistus: 250 Ω ≤
B
R ≤ 650 Ω
Vooluväljundi toitepinge: minimaalselt 11 V, maksimaalselt 30 V.
Töötamisel tsooni 1 / Div 1 plahvatuskaitse piirkonnas on maksimaalne
koormustakistus 300 Ω.
Joon 39: (I = sisemine, E = välimine)
5.7.2 Digitaalväljund DO1
A
I E
19 ... 21 V+
51
-
52
Väljundit saab konfigureerida "aktiivseks" või "passiivseks" (konfigureerimine
toimub kahekambrilise korpusega mõõtemuunduri korral tarkvara kaudu,
ühekambrilise korpusega mõõtemuunduri korral mõõtemuunduri tagapaneelil oleva
jumperi kaudu).
"Aktiivse" väljundina konfigureerimine:
U = 19 ... 21 V, Imax = 220 mA , fmax ≤ 5250 Hz.
-
"Passiivse" väljundina konfigureerimine:
Umax = 30 V, Imax = 220 mA, fmax ≤ 5250 Hz.
-
Impulssväljundina konfigureerimine:
- max impulss-sagedus: 5250 Hz,
- impulsi kestus: 0,1 ... 2000 ms,
- Impulsi väärtus ja kestus on teineteisest sõltuvad ja arvutatakse dünaamiliselt.
Lülitusväljundina konfigureerimine:
- funktsioon: süsteemihäire, kaablitoru häire, max / min häiretase, voolusuunda
registreeriv signaal, muud.
Joon 40: (I = sisemine, E = välimine)
5.7.3 Digitaalväljund DO2
I E
*
R
B
+U
41
42
I = 220 mA
max
U
*
CE
R
B I
CE
Joon 41: (I = sisemine, E = välimine)
5.7.4 Digitaalsisend DI1
I E
Ri = 2 k
81
82
Joon 42: (I = sisemine, E = välimine)
42 - ET
B
I E
R
B
V
+31
U U
1 2
-32
B
I E
51
52
I = 220 mA
U
max
*
R CE
B I
CE
24V+
0V
FEX300, FEX500
700
650
600
550
500
450
G00475-01
400
350
300
250
200
17 18 19 20 21 22 23
Maksimaalne lubatud koormustakistus (R
algpingest (U
1550
1450
1350
R *
≤ 30 V+
B
1250
1150
1050
U
2
950
-
850
750
650
G00476-04
550
450
350
250
150
50
16 17 18 19 20 21 22 23 24 25 26 27 28 29 30
Maksimaalne lubatud koormustakistus (RB) sõltuvalt
algpingest (U2)
Väljund on alati „passiivne" väljund (optron).
Optroni andmed:
Umax = 30 V, Imax = 220 mA, fmax ≤ 5250 Hz
Maksimaalse lubatud koormustakistuse kohta vaadake
Joon 40 diagrammi.
G00792-01
Optroni andmed:
16 V ≤ U ≤ 30 V, Ri = 2 kΩ
G00477-01
24 25 26 27 28 29 30
U [V]
2
) sõltuvalt
B
)
2
U [V]
2
= lubatud piirkond

