Uvedení do provozu
6.4.1
Převodník ve dvoukomorovém tělesu
„A"
1
2
3

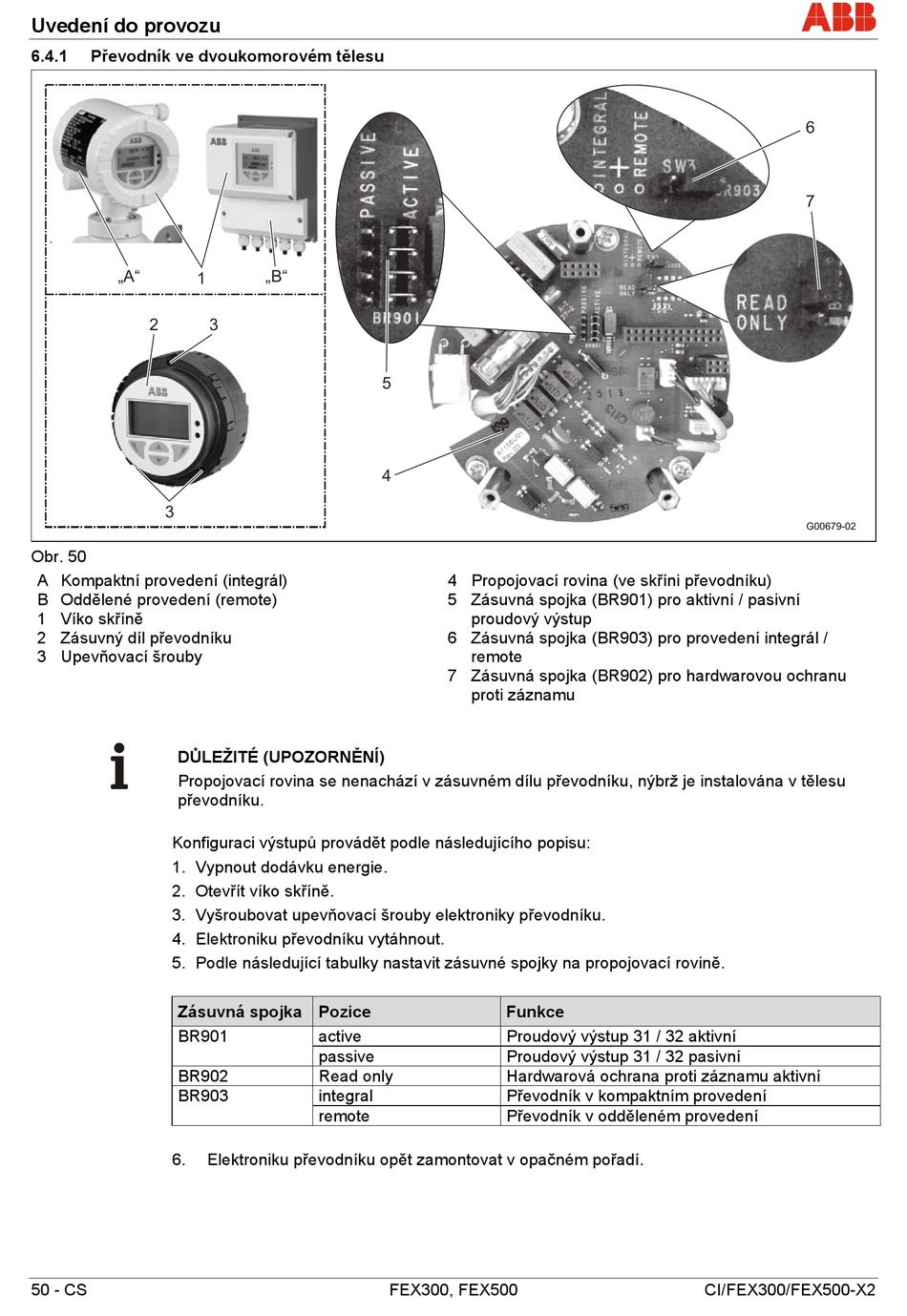

Obr. 50
A Kompaktní provedení (integrál)
B Oddělené provedení (remote)
1 Víko skříně
2 Zásuvný díl převodníku
3 Upevňovací šrouby
DŮLEŽITÉ (UPOZORNĚNÍ)
Propojovací rovina se nenachází v zásuvném dílu převodníku, nýbrž je instalována v tělesu
převodníku.
Konfiguraci výstupů provádět podle následujícího popisu:
1. Vypnout dodávku energie.
2. Otevřít víko skříně.
3. Vyšroubovat upevňovací šrouby elektroniky převodníku.
4. Elektroniku převodníku vytáhnout.
5. Podle následující tabulky nastavit zásuvné spojky na propojovací rovině.
Zásuvná spojka Pozice
BR901
BR902
BR903
6.
50 - CS
„B"
3
active
passive
Read only
integral
remote
Elektroniku převodníku opět zamontovat v opačném pořadí.
5
4
4 Propojovací rovina (ve skříni převodníku)
5 Zásuvná spojka (BR901) pro aktivní / pasivní
proudový výstup
6 Zásuvná spojka (BR903) pro provedení integrál /
remote
7 Zásuvná spojka (BR902) pro hardwarovou ochranu
proti záznamu
Funkce
Proudový výstup 31 / 32 aktivní
Proudový výstup 31 / 32 pasivní
Hardwarová ochrana proti záznamu aktivní
Převodník v kompaktním provedení
Převodník v odděleném provedení
FEX300, FEX500
6
7
G00679-02
CI/FEX300/FEX500-X2
