Montaaž
Wechsel ein-auf zweispaltig

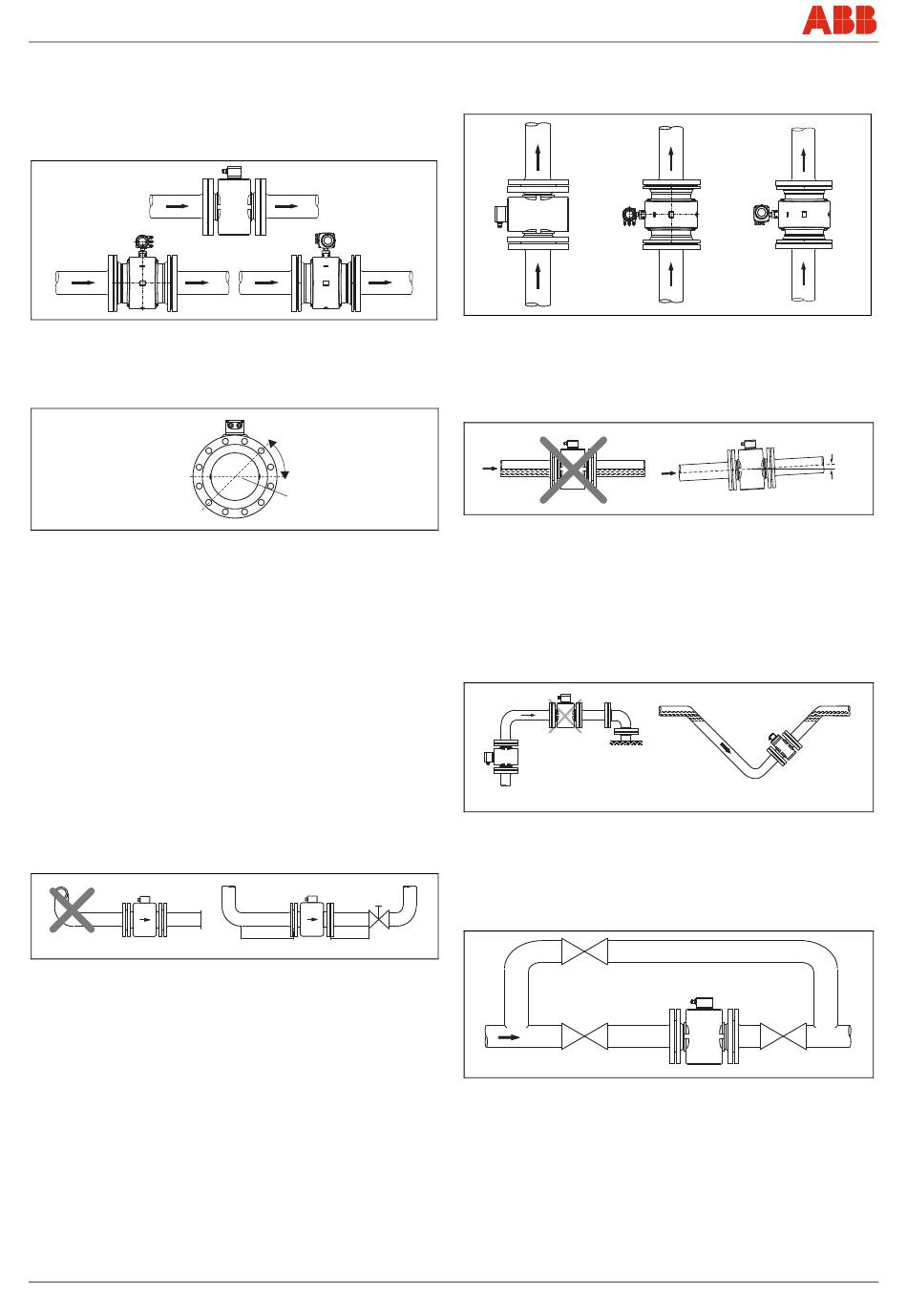

4.4

Paigaldustingimused

4.4.1

Voolusuund

Seade registreerib läbivoolu mõlemas suunas. Tehases on määratud
edaspidisuund, nagu on näha Joon. 9.
Joon. 9
4.4.2

Elektroodtelg

Elektroodtelg (1) peaks paiknema võimalikult horisontaalselt või kuni
45°-kaldega.
joon. 10
4.4.3 Sisse- ja väljavooluteekond
Mõõtmisprintsiip on vooluprofiilist sõltumatu, siiski mitte püsiva
väreluse ulatumise korral mõõtmisväärtuse kujunemise tsooni, nt
ruumikõvera (1) järel, tangentsiaalse sisenemise korral, pooleldi
avatud siibriga enne mõõteandurit.
Sellisel juhul on nõutavad abinõud vooluprofiili normaliseerimiseks.
• Ärge paigaldage armatuure, torupõlvi, ventiile, jm. vahetult
mõõteanduri ette (1).
• Klapid tuleb paigaldada nii, et klapisiiber ei ulatuks
läbivooluandurini.
• Ventiilid või muud väljalülitusseadmed tuleks paigaldada
väljumisteekonnale (2).
Kogemus on näidanud, et enamusel juhtudel on piisavad sirge
sissevoolutee alates 3 x DN ja sirge äravoolutee alates 2 x DN (DN =
mõõdiku nimiväärtus Joon. 11 ).
Testimiskohtadele on ettenähtud EN 29104 / ISO 9104 vastavad
referentstingimused alates 10 x DN sirge sissevoolu ja 5 x DN sirge
äravooluga.
1
Joon. 11
22 - ET
G00657-01
max. 45°
1
G00041
2
3xDN 2xDN
G00983
FEX300, FEX500
4.4.4

Vertikaalselt paigaldatud torujuhtmed

Vertikaalne paigaldus abrasiivsete ainete mõõtmiseks, eelistatud
läbivoolusuund on alt üles.
Joon 12
4.4.5

Horisontaalselt paigaldatud torujuhtmed

• Mõõtetoru peab alati täielikult täidetud olema.
• Gaaside eemaldamisel tuleks arvestada torujuhtmele kerge
tõusuga.
joon. 13
4.4.6 Vaba sisse- või väljavool
• Ärge paigaldage vaba väljavoolu korral mõõteseadet seadmestiku
kõrgeimasse punkti või torujuhtme äravoolu poolele, vastasel
korral jookseb mõõtetoru tühjaks ning võivad tekkida õhumullid
(1).
• Nõudke vaba sisse- või väljavoolu korral niisuguse madalama
torulõigu paigaldamist, mis kindlustaks, et toru on alati täidetud
(2).
1
joon. 14
4.4.7 Väga saastunud mõõteained
Väga saastunud mõõteainete
ümbersuunamistorustikku vastavalt joonisele nii, et mehaanilise
puhastuse käigus oleks võimalik jätkata seadme kasutamist ilma
katkestuseta.
Joon 15
G00039-01
3°
G00038
2
G00040
korral on soovitav kasutada
G00042
CI/FEX300/FEX500-X2
