2 Modelele de aparate
IMPORTANT (INDICAŢIE)
Pentru sistemele de măsurare folosite în zone cu pericol de explozie, există un document
suplimentar cu indicaţii de siguranţă cu privire la explozii. De asemenea trebuie respectate în
mod consecvent informaţiile şi datele prezentate!
2.1.1 Structură compactă
La aparatele cu construcţie compactă transductorul de măsură şi senzorul de măsurare
formează o unitate mecanică.
Transductorul de măsură este disponibil în două variante de construcţie a carcasei:
• Carcasa monocamerală:
La carcasa monocamerală, camera blocului electronic şi camera racordurilor în transductorul
de măsură nu sunt separate una de cealaltă.
• Carcasă bicamerală:
La carcasa bicamerală, camera blocului electronic şi camera racordurilor în transductorul de
măsură sunt separate una de cealaltă.
ProcessMaster
Senzorul de măsurare al ProcessMaster este disponibil în două forme de construcţie şi se
deosebeşte prin Design Level.
1), 3)

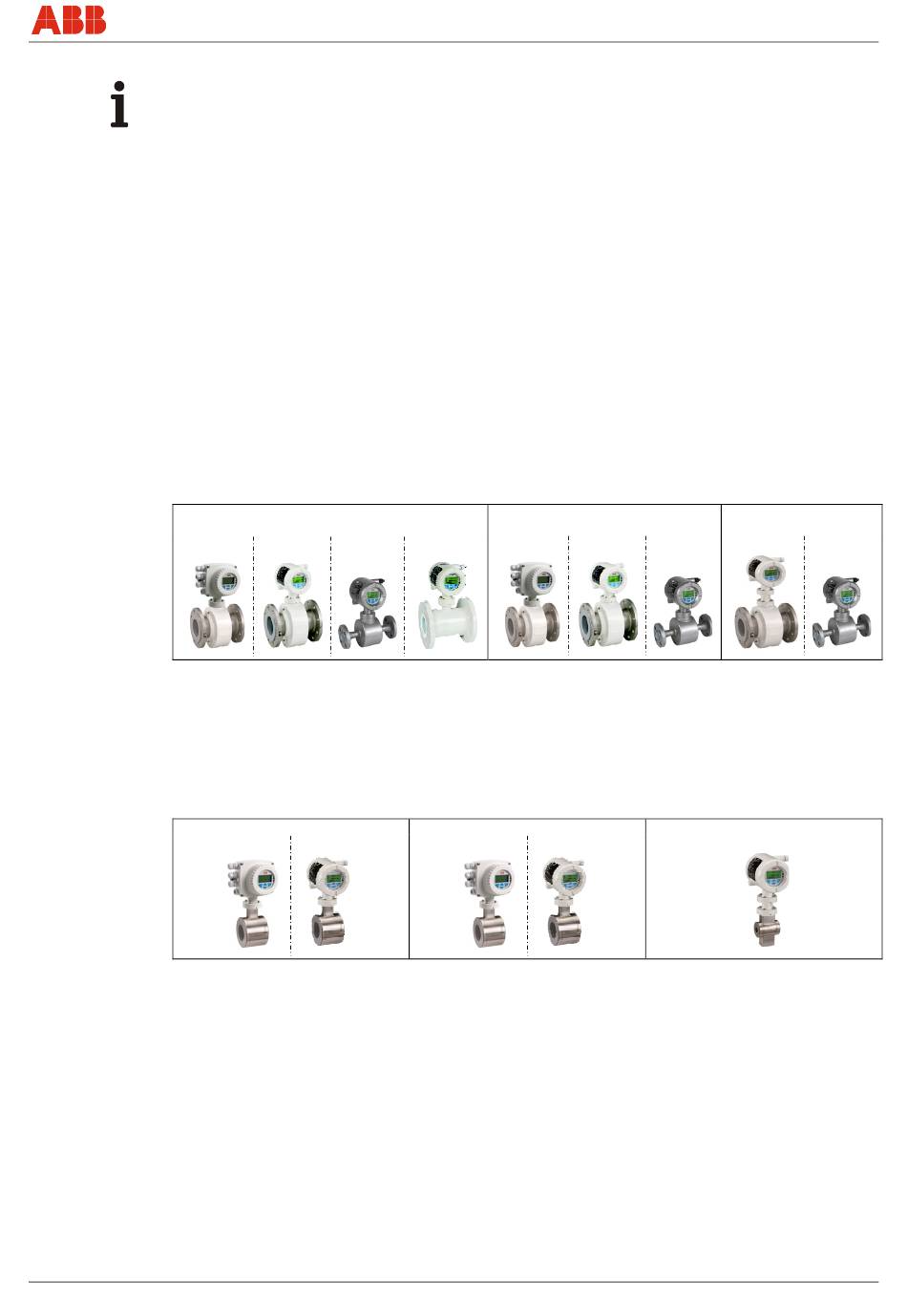

Fig. 1:
1) Carcasă monocamerală
2) Carcasă bicamerală
3) Senzor de măsurare Design Level „B"
4) Senzor de măsurare Design Level "B", variante din oţel inoxidabil
5) Senzor de măsurare Design Level "C", diametre nominale DN 25...600
HygienicMaster
Fig. 2:
1) Carcasă monocamerală
2) Carcasă bicamerală
CI/FEX300/FEX500-X2
FEP311 (fără protecţie Ex)
2), 3) 2), 4)
Variante ProcessMaster (Exemplu)
FEH311 (fără protecţie Ex)
1) 2)
G01346
Variante HygienicMaster (Exemplu)
FEP315 Zona 2, Div. 2
2), 5) 1), 3)
G01082-02
FEH315 Zona 2, Div. 2
1) 2)
FEX300, FEX500
Modelele de aparate
2), 3) 2), 4) 2), 3)
G00487-02
FEH315 Zona 1, Div. 1
2)
G01346
FEP315
Zona 1, Div. 1
2), 4)
G00886-02
G01347
RO - 11
