4.1.4 Τοποθέτηση του σωλήνα μέτρησης
ΠΡΟΣΟΧΗ - Ζημιά της συσκευής!
∆εν επιτρέπεται να χρησιμοποιηθεί καθόλου γραφίτης για τις στεγανοποιήσεις φλάντζας ή
σύνδεσης διεργασίας, επειδή έτσι υπό ορισμένες προϋποθέσεις σχηματίζεται ένα ηλεκτρικά
αγώγιμο στρώμα στην εσωτερική πλευρά του σωλήνα μέτρησης. Τα χτυπήματα κενού στις
σωληνώσεις θα πρέπει, για τεχνικούς λόγους επένδυσης (επένδυση PTFE), να αποφεύγονται.
Αυτές οι καταστάσεις μπορούν να οδηγήσουν στην καταστροφή της συσκευής.
Λαμβάνοντας υπόψη τις συνθήκες τοποθέτησης, ο σωλήνας μέτρησης μπορεί να τοποθετηθεί
σε οποιαδήποτε θέση μέσα σε μια σωλήνωση.
1. Αποσυναρμολογήστε τις πλάκες προστασίας, εάν υπάρχουν, δεξιά και αριστερά από το
σωλήνα μέτρησης. Σε αυτή την περίπτωση πρέπει να προσέξετε, να μην κοπεί ή να μην
υποστεί ζημιά η επένδυση στη φλάντζα, για να αποφύγετε πιθανές διαρροές.
2. Τοποθετήστε το σωλήνα μέτρησης παράλληλα και κεντραρισμένο ανάμεσα στις
σωληνώσεις.
3. Τοποθετήστε στεγανοποιήσεις μεταξύ των φλαντζών, βλ. κεφάλαιο .
ΣΗΜΑΝΤΙΚΟ (ΥΠΟ∆ΕΙΞΗ)
Για την επίτευξη ιδανικών αποτελεσμάτων μετρήσεων, πρέπει να προσέξετε την
κεντραρισμένη προσαρμογή των στεγανοποιήσεων και του σωλήνα μέτρησης.
4. Τοποθετήστε κατάλληλες βίδες στις οπές, σύμφωνα με το κεφάλαιο .
5. Λιπάνετε ελαφρά τους ακέφαλους κοχλίες.
6. Σφίξτε τα παξιμάδια σύμφωνα με την πιο κάτω εικόνα σταυρωτά. Προσέξτε τις ροπές
σύσφιξης, σύμφωνα με το κεφάλαιο !
Στο πρώτο σφίξιμο πρέπει να σφίξετε περίπου με 50%, στο δεύτερο με περίπου 80% και
στο τρίτο πρέπει να εφαρμόσετε τη μέγιστη ροπή στρέψης. ∆εν επιτρέπεται η υπέρβαση της
μέγιστης ροπής στρέψης.

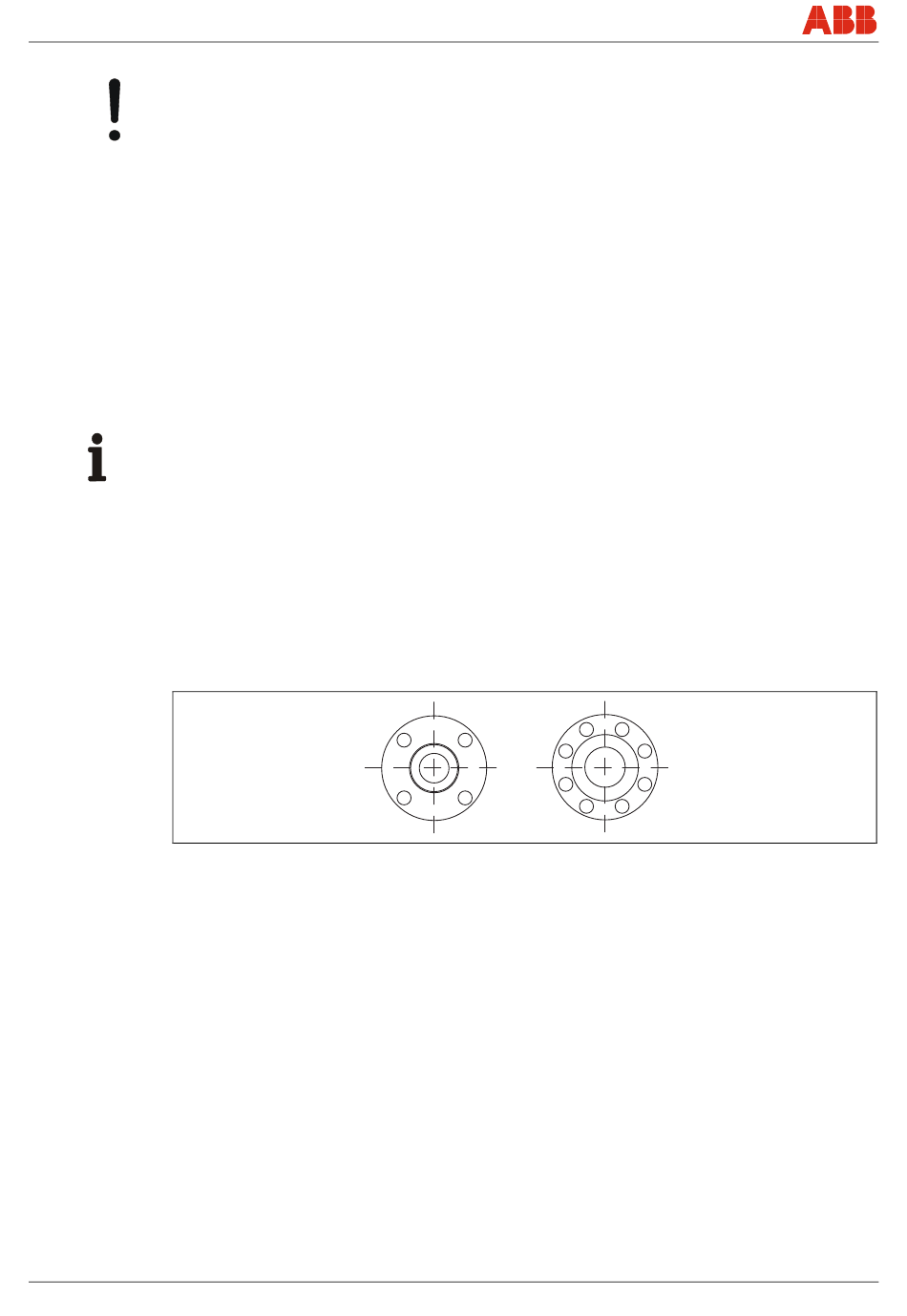

Εικ. 7
