Elektriühendused
OLULINE (MÄRKUS)
• Kasutage sooneotstel kattehülsse!
-
-
• Varjestusi ei tohi puudutada, sest vastasel juhul võib signaalis tekkida lühis.
de
Ühendage mõõteanduri poolne juhtmeots, nagu näidatud Joon. 34.
Kaabel osanumbriga D173D027U01
• Keerutage kaabli varistusvõrk kokku ja kinnitage maandusklemmile.
• Ühendage kaabli maandusjuhe klemmiliistu SE klemmiga.
• Kõik ülejäänud traadid ühendage nagu Joon. 34 näidatud.
Kaabel osanumbriga D173D031U01
• Ühendage kaabli maandusjuhe koos fooliumvaristuse D1, D2 lekkejuhtmega klemmiliistu SE
klemmiga.
• Mõõteandurite kasutamise korral katoodse korrosioonikaitsega seadmetes (KKS), ühendage
kaabli maandusjuhe koos fooliumvaristuse D1, D2 lekkejuhtmega klemmiliistu PE klemmiga.
• Kõik ülejäänud traadid ühendage nagu Joon. 34 näidatud.
5.5.3 Ühendamine kaablikaitsetoru kaudu
TÄHELEPANU - kondensaadi tekkimise oht ühenduskarbis!
Kui mõõteandur ühendatakse püsivalt kaablikaitsetoruga, võib kondensaadi tekkimise tõttu
kaablikaitsetorus, tungida niiskus ühenduskarpi.
Veenduge, kas kaabli läbiviigud ühenduskarpi on tihendatud.

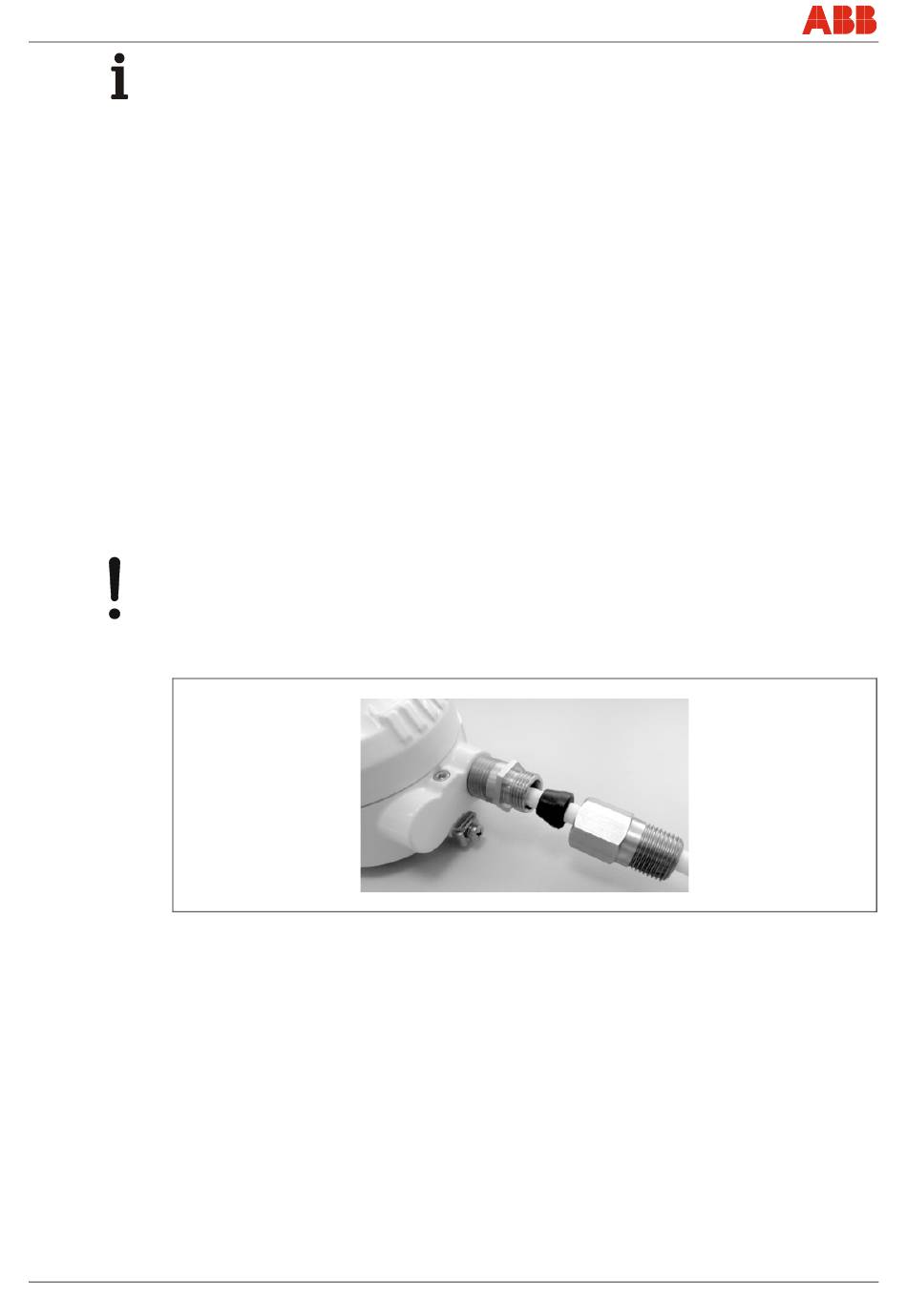

Joon. 35: Kaablikaitsetoru paigalduskomplekt
Paigalduskomplekt kaablikaitsetoru (Conduit) tihendamiseks on saadaval tellimisnumbri
3KXF081300L0001 all.
38 - ET
2
Kattehülsid 0,75 mm (AWG 19), sooneotste (S1, S2) varistamiseks.
2
Kattehülsid 0,5 mm (AWG 20), kõigi teiste soonte jaoks
FEX300, FEX500
G01312
CI/FEX300/FEX500-X2
