6.4.2 Matavimo keitiklis vienkameriame korpuse
„A"
1
2
3

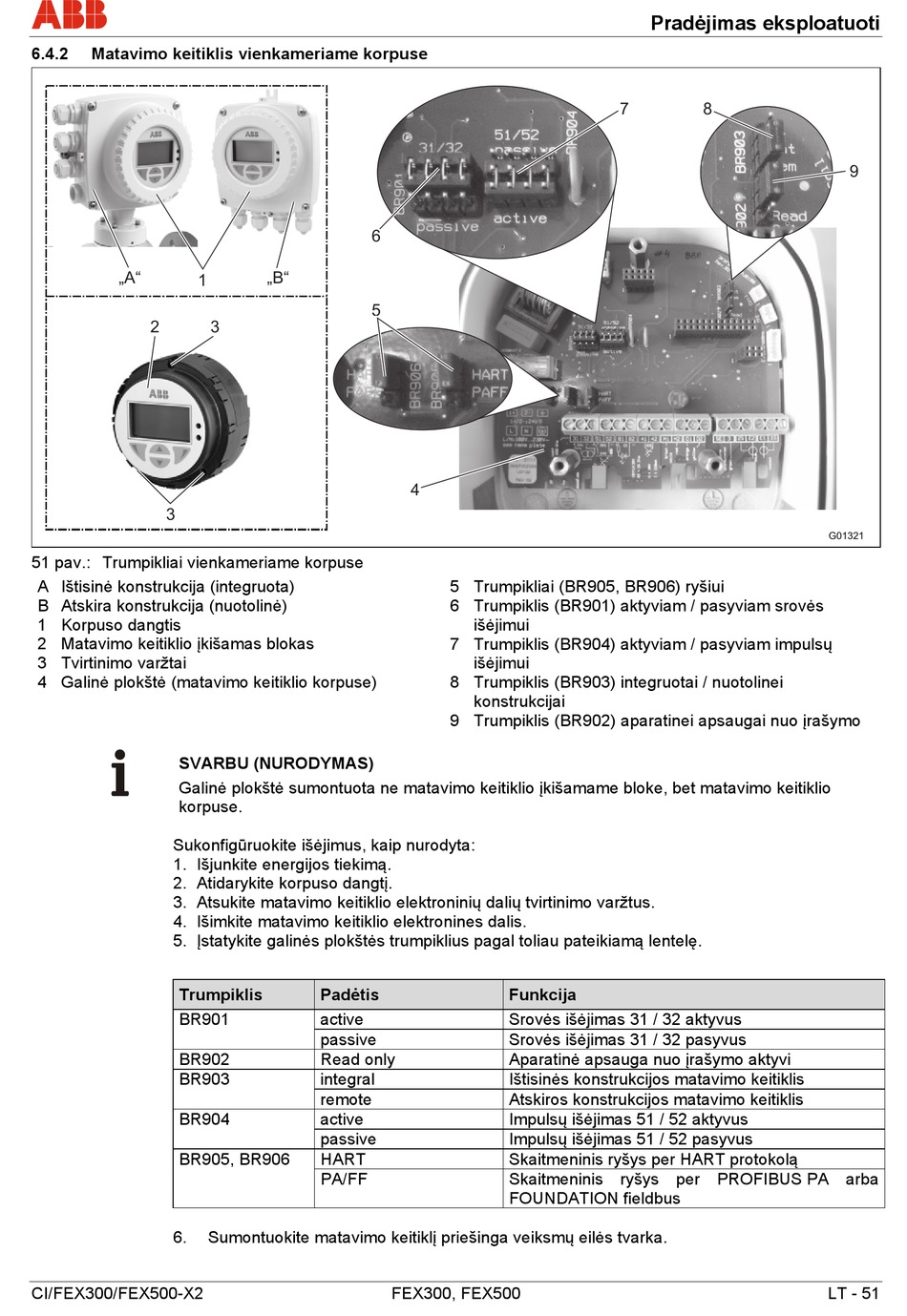

51 pav.: Trumpikliai vienkameriame korpuse
A Ištisinė konstrukcija (integruota)
B Atskira konstrukcija (nuotolinė)
1 Korpuso dangtis
2 Matavimo keitiklio įkišamas blokas
3 Tvirtinimo varžtai
4 Galinė plokštė (matavimo keitiklio korpuse)
SVARBU (NURODYMAS)
Galinė plokštė sumontuota ne matavimo keitiklio įkišamame bloke, bet matavimo keitiklio
korpuse.
Sukonfigūruokite išėjimus, kaip nurodyta:
1. Išjunkite energijos tiekimą.
2. Atidarykite korpuso dangtį.
3. Atsukite matavimo keitiklio elektroninių dalių tvirtinimo varžtus.
4. Išimkite matavimo keitiklio elektronines dalis.
5. Įstatykite galinės plokštės trumpiklius pagal toliau pateikiamą lentelę.
Trumpiklis
BR901
BR902
BR903
BR904
BR905, BR906
6. Sumontuokite matavimo keitiklį priešinga veiksmų eilės tvarka.
CI/FEX300/FEX500-X2
6
„B"
5
3
Padėtis
active
passive
Read only
integral
remote
active
passive
HART
PA/FF
4
5 Trumpikliai (BR905, BR906) ryšiui
6 Trumpiklis (BR901) aktyviam / pasyviam srovės
išėjimui
7 Trumpiklis (BR904) aktyviam / pasyviam impulsų
išėjimui
8 Trumpiklis (BR903) integruotai / nuotolinei
konstrukcijai
9 Trumpiklis (BR902) aparatinei apsaugai nuo įrašymo
Funkcija
Srovės išėjimas 31 / 32 aktyvus
Srovės išėjimas 31 / 32 pasyvus
Aparatinė apsauga nuo įrašymo aktyvi
Ištisinės konstrukcijos matavimo keitiklis
Atskiros konstrukcijos matavimo keitiklis
Impulsų išėjimas 51 / 52 aktyvus
Impulsų išėjimas 51 / 52 pasyvus
Skaitmeninis ryšys per HART protokolą
Skaitmeninis ryšys per PROFIBUS PA arba
FOUNDATION fieldbus
FEX300, FEX500
Pradėjimas eksploatuoti
7 8
9
G01321
