6.4.2 Merací prevodník v jednokomorovej schránke
„A"
1
2
3

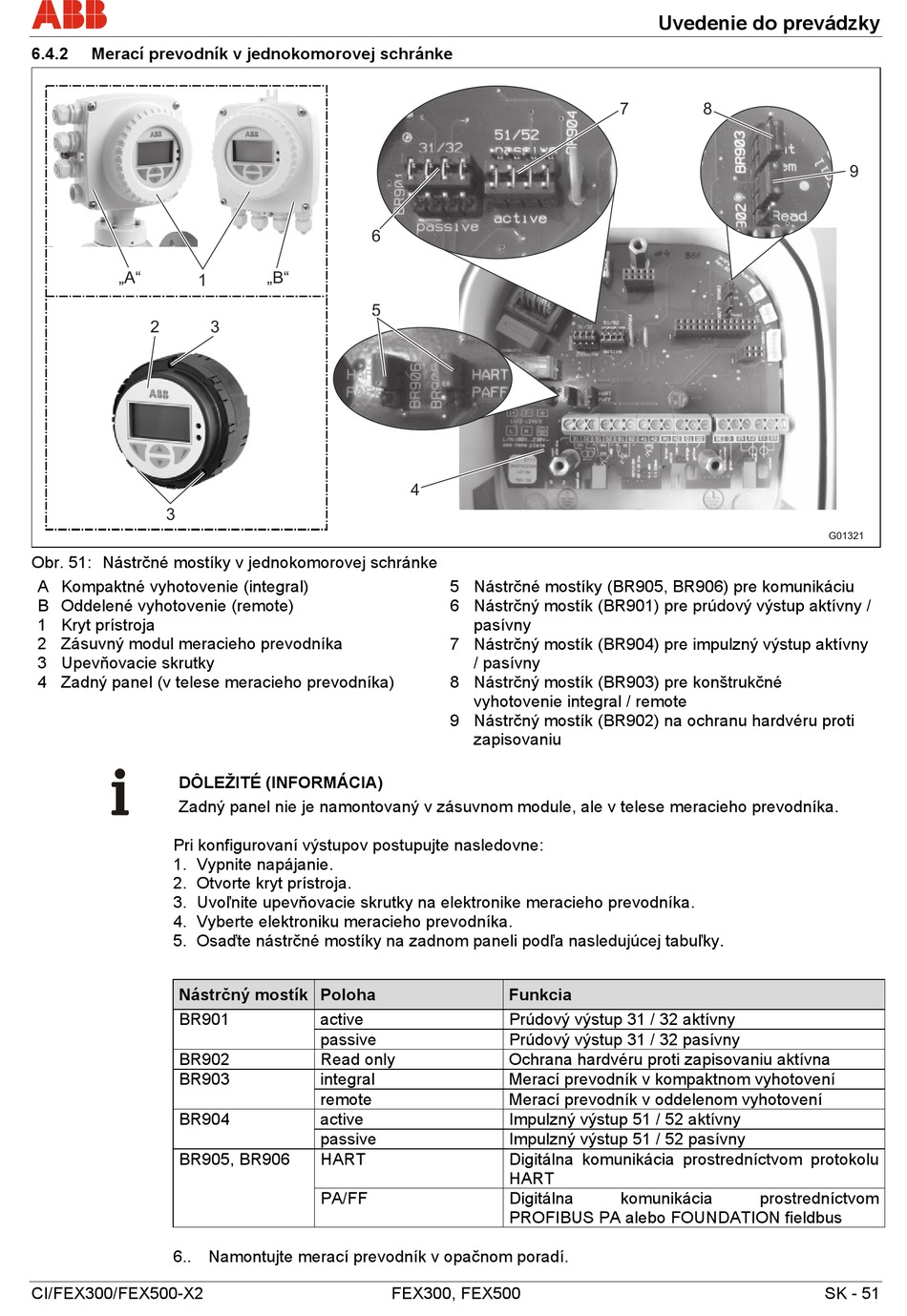

Obr. 51: Nástrčné mostíky v jednokomorovej schránke
A Kompaktné vyhotovenie (integral)
B Oddelené vyhotovenie (remote)
1 Kryt prístroja
2 Zásuvný modul meracieho prevodníka
3 Upevňovacie skrutky
4 Zadný panel (v telese meracieho prevodníka)
DÔLEŽITÉ (INFORMÁCIA)
Zadný panel nie je namontovaný v zásuvnom module, ale v telese meracieho prevodníka.
Pri konfigurovaní výstupov postupujte nasledovne:
1. Vypnite napájanie.
2. Otvorte kryt prístroja.
3. Uvoľnite upevňovacie skrutky na elektronike meracieho prevodníka.
4. Vyberte elektroniku meracieho prevodníka.
5. Osaďte nástrčné mostíky na zadnom paneli podľa nasledujúcej tabuľky.
Nástrčný mostík Poloha
BR901
BR902
BR903
BR904
BR905, BR906
6.. Namontujte merací prevodník v opačnom poradí.
CI/FEX300/FEX500-X2
6
„B"
5
3
active
passive
Read only
integral
remote
active
passive
HART
PA/FF
4
5 Nástrčné mostíky (BR905, BR906) pre komunikáciu
6 Nástrčný mostík (BR901) pre prúdový výstup aktívny /
pasívny
7 Nástrčný mostík (BR904) pre impulzný výstup aktívny
/ pasívny
8 Nástrčný mostík (BR903) pre konštrukčné
vyhotovenie integral / remote
9 Nástrčný mostík (BR902) na ochranu hardvéru proti
zapisovaniu
Funkcia
Prúdový výstup 31 / 32 aktívny
Prúdový výstup 31 / 32 pasívny
Ochrana hardvéru proti zapisovaniu aktívna
Merací prevodník v kompaktnom vyhotovení
Merací prevodník v oddelenom vyhotovení
Impulzný výstup 51 / 52 aktívny
Impulzný výstup 51 / 52 pasívny
Digitálna komunikácia prostredníctvom protokolu
HART
Digitálna
PROFIBUS PA alebo FOUNDATION fieldbus
FEX300, FEX500
Uvedenie do prevádzky
7 8
komunikácia prostredníctvom
9
