Montavimas
4.5.4 Plastikiniai, nemetaliniai vamzdžiai arba vamzdžiai su izoliaciniu vidiniu sluoksniu
Plastikiniuose vamzdynuose arba vamzdynuose su izoliuojančia danga matavimo medžiaga
įžeminama per įžeminimo diską, kaip pavaizduota žemiau esančiame paveikslėlyje, arba per
įžeminimo elektrodus, kurie turi būti įmontuoti prietaise (pasirinktis). Jei naudojami įžeminimo
elektrodai, tada nereikia įžeminimo disko.
1. Matavimo jutiklį su įžeminimo disku (3) įmontuoti į vamzdyną.
2. Įžeminimo disko (3) išorinį išvadą (2) ir matavimo jutiklio įžeminimo jungtį (1) sujungti su
įžeminimo juosta.
3. Variniu laidu (mažiausiai 2,5 mm² (14 AWG)) sujungti įžeminimo jungtį (1) ir tinkamą
įžeminimo tašką.

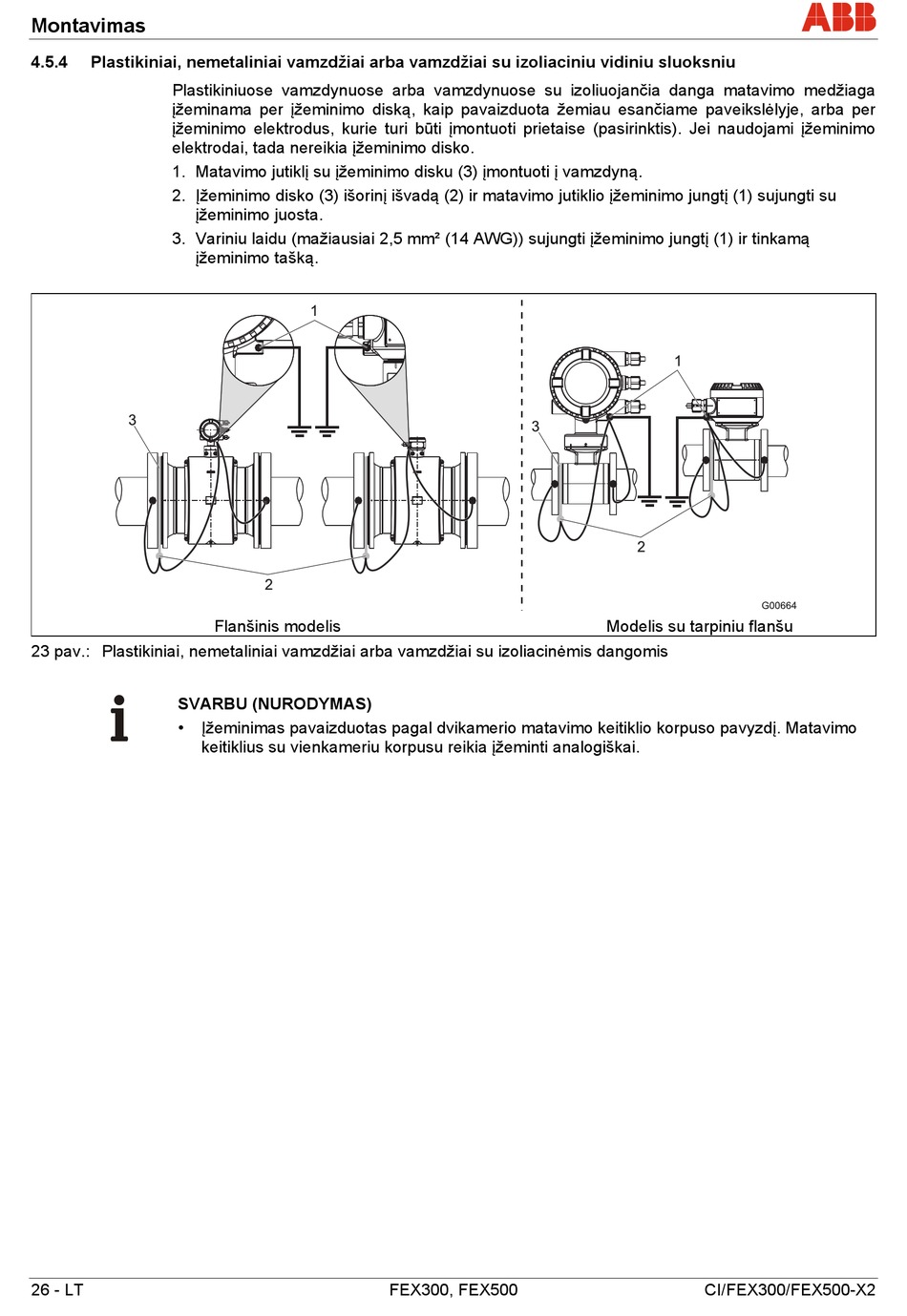

23 pav.: Plastikiniai, nemetaliniai vamzdžiai arba vamzdžiai su izoliacinėmis dangomis
SVARBU (NURODYMAS)
Įžeminimas pavaizduotas pagal dvikamerio matavimo keitiklio korpuso pavyzdį. Matavimo
•
keitiklius su vienkameriu korpusu reikia įžeminti analogiškai.
26 - LT
Flanšinis modelis
FEX300, FEX500
Modelis su tarpiniu flanšu
CI/FEX300/FEX500-X2
