Електрически връзки
5.2.2 Кабел с номер на частта D173D031U01
Съберете двата края на кабела, както е показано.
ВАЖНО (УКАЗАНИЕ)
Използвайте накрайници за жилата!
Накрайници на жилата 0,75 mm
•
Накрайници на жилата 0,5 mm
•
Екраните не бива да се допират, тъй като в противен случай се стига до сигнално късо
съединение.
25 (0.98)
1
2
3
4
5
6
7
8
9

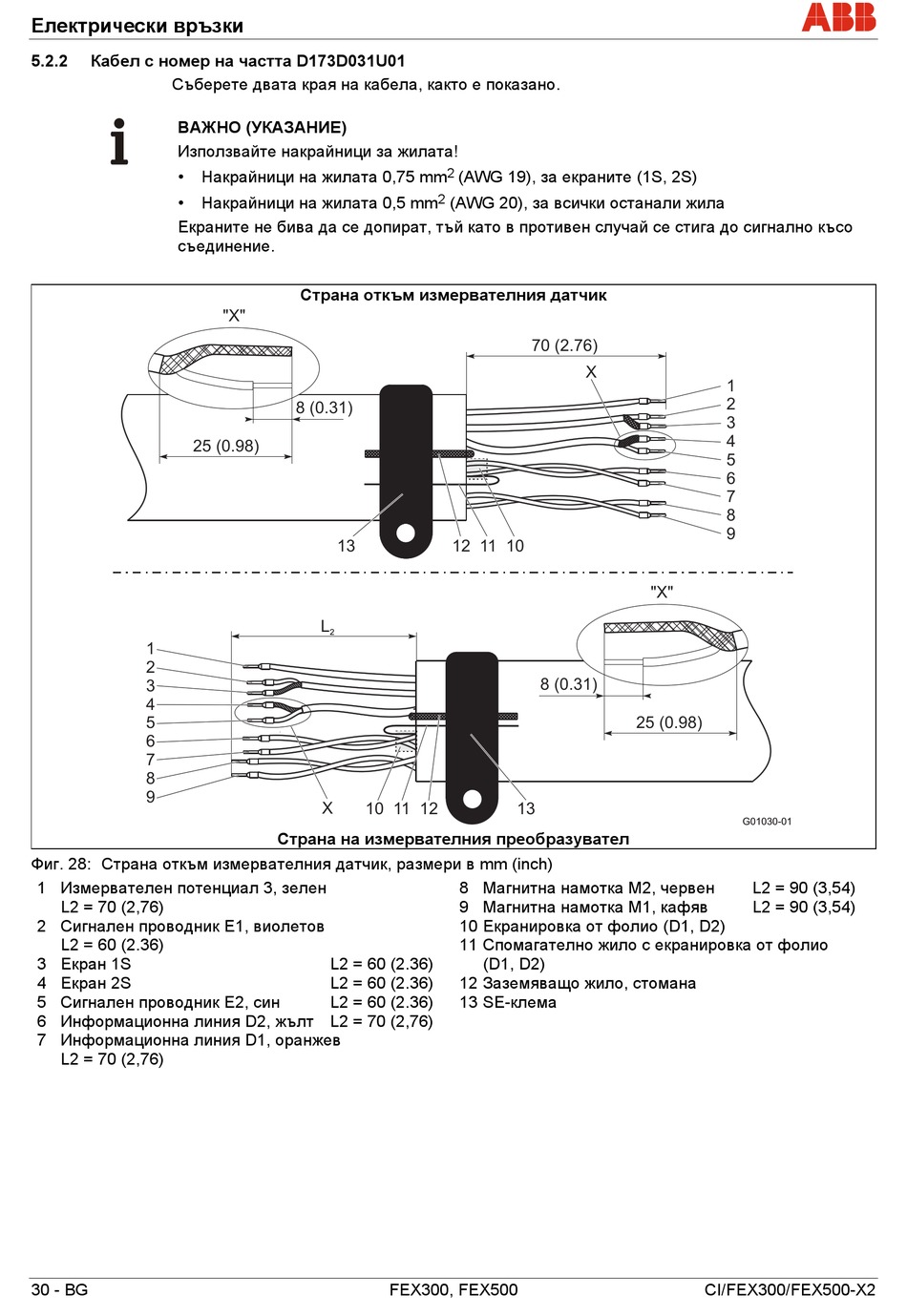

Фиг. 28: Страна откъм измервателния датчик, размери в mm (inch)
1 Измервателен потенциал 3, зелен
L2 = 70 (2,76)
2 Сигнален проводник Е1, виолетов
L2 = 60 (2.36)
3 Екран 1S
4 Екран 2S
5 Сигнален проводник Е2, син
6 Информационна линия D2, жълт L2 = 70 (2,76)
7 Информационна линия D1, оранжев
L2 = 70 (2,76)
30 - BG
Страна откъм измервателния датчик
"X"
8 (0.31)
13
L
2
X 10 11 12
Страна на измервателния преобразувател
L2 = 60 (2.36)
L2 = 60 (2.36)
L2 = 60 (2.36)
FEX300, FEX500
2 (AWG 19), за екраните (1S, 2S)
2 (AWG 20), за всички останали жила
70 (2.76)
X
12 11 10
8 (0.31)
13
8 Магнитна намотка M2, червен
9 Магнитна намотка M1, кафяв
10Екранировка от фолио (D1, D2)
11Спомагателно жило с екранировка от фолио
(D1, D2)
12Заземяващо жило, стомана
13SE-клема
1
2
3
4
5
6
7
8
9
" " X
25 (0.98)
G01030-01
L2 = 90 (3,54)
L2 = 90 (3,54)
CI/FEX300/FEX500-X2
