Montāža
4.5.4 Plastmasas caurules, nemetāla caurules vai caurules ar izolējošu iekšējo apšuvumu
Plastmasas caurulēm vai izolētiem cauruļvadiem mērījumu substances zemējums notiek ar
zemējuma plāksni, kā parādīts apakšējā attēlā, vai ar zemējuma elektrodiem, kam jābūt
iemontētiem ierīcē (opcija). Ja lieto zemējuma elektrodus, tad nav nepieciešama zemējuma
plāksne.
1. Mērījumu sensoru ar zemējuma plāksni (3) iemontēt cauruļvadā.
2. Zemējuma plāksnes (3) pieslēguma karogu (2) un zemējuma pieslēgumu (1) ar mērījumu
sensoru savienot ar zemējuma saiti.
3. Izveidot savienojumu ar Cu-vadu (vismaz 2,5 mm² (14 AWG)) starp zemējuma pieslēgumu
(1) un labu zemējuma punktu.

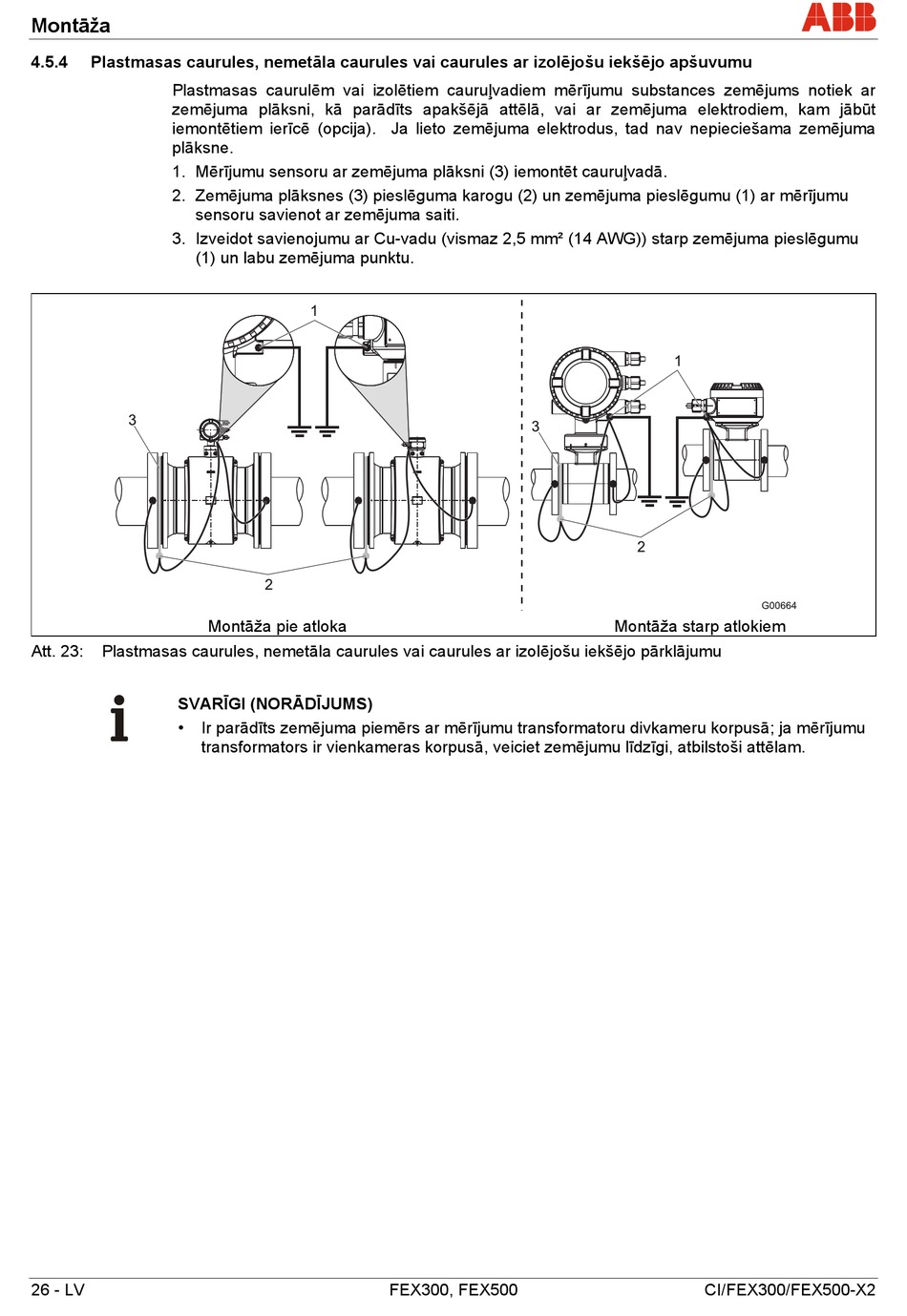

Att. 23: Plastmasas caurules, nemetāla caurules vai caurules ar izolējošu iekšējo pārklājumu
SVARĪGI (NORĀDĪJUMS)
• Ir parādīts zemējuma piemērs ar mērījumu transformatoru divkameru korpusā; ja mērījumu
transformators ir vienkameras korpusā, veiciet zemējumu līdzīgi, atbilstoši attēlam.
26 - LV
Montāža pie atloka
FEX300, FEX500
Montāža starp atlokiem
CI/FEX300/FEX500-X2
