Elektromos csatlakozások
5 Elektromos csatlakozások
5.1 Jel- és mágnestekercs kábel konfekcionálása és fektetése
A kábel fektetésekor a következő pontokat kell figyelembe venni:
• A jelvezetékekkel párhuzamosan (ibolyaszínű és kék) vezessen egy mágnestekercs kábelt
(piros és barna) úgy, hogy a mérőérzékelő és a mérőátalakító között csak egy kábelre
legyen szükség. A kábelt ne vezesse elágazódobozokon vagy sorkapcsokon keresztül.
• A jelkábel csak néhány millivoltos feszültségi jelet vezet, és ezért a legrövidebb szakaszon
kell lefektetni. A jelkábel maximálisan megengedett hossza 50 m (164 ft) előerősítő nélkül, ill.
200 m (656 ft) előerősítővel.
• Lehetőleg ne helyezze olyan nagy villamos gépek és kapcsolóelemek közelében, amelyek
szórómezőket, kapcsoló impulzusokat és indukciókat okoznak. Amennyiben ez nem
lehetséges, fektesse a jel- és mágnestekercs kábelt egy fémcsőbe, majd csatlakoztassa ezt
az üzemi földre.
• A vezetékeket árnyékoltan kell fektetni és az üzemi földpotenciálra kell helyezni.
• A kábelnek egy külső árnyékolása van a mágneses szórással szembeni árnyékoláshoz.
Amelyet a SE-kapocsra kell csatlakoztatni.
• A vezetett acél litzet ugyancsak a SE-kapocsra kell csatlakoztatni.
• A kábel köpenyének nem szabad megsérülnie a fektetéskor.

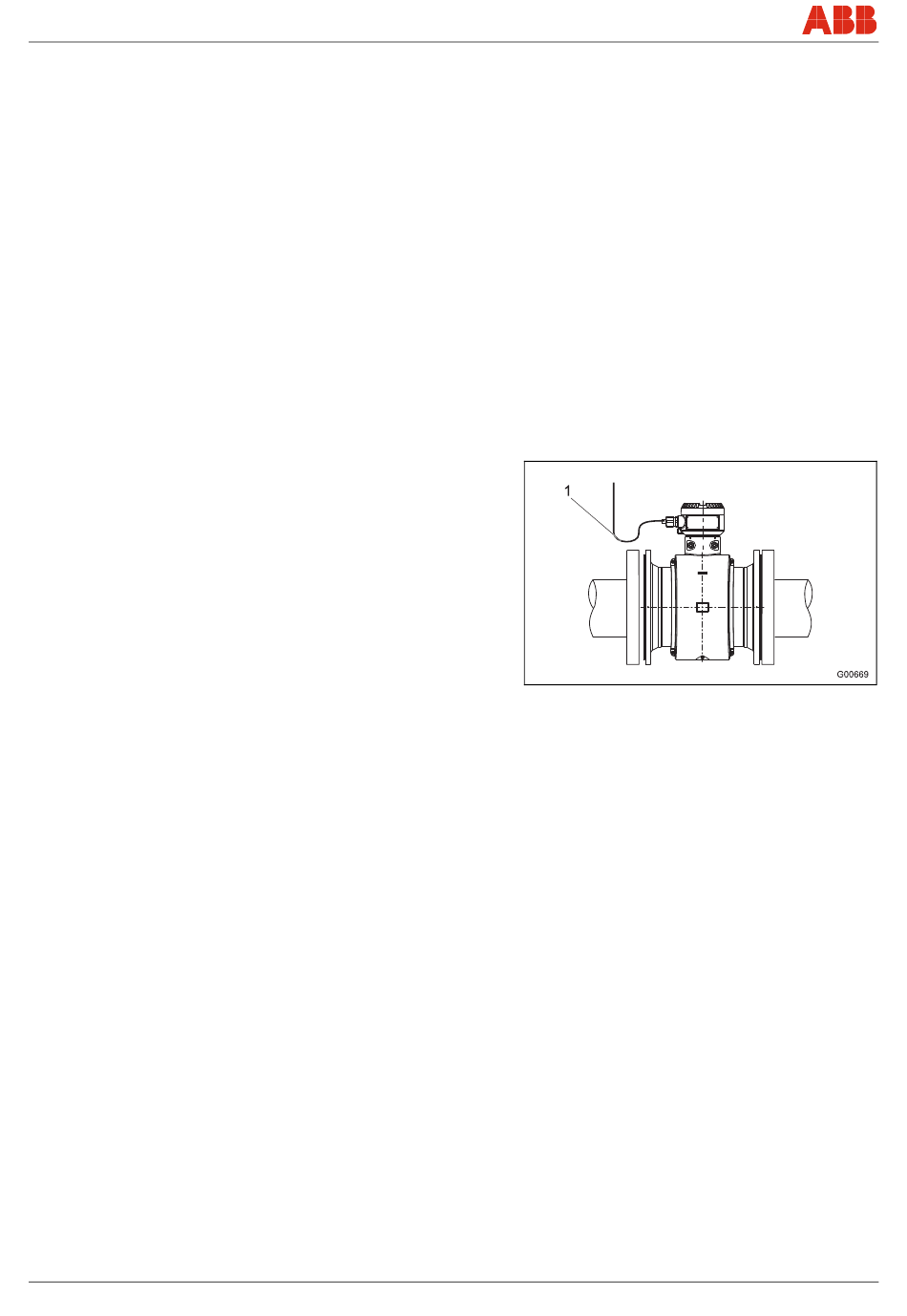

• A telepítéskor arra kell figyelni, hogy a
kábelt egy tehermentesítővel vízzsák
alakban (1) együtt fektesse. Függőleges
beszerelésnél a kábelcsavarzatokat lefelé
irányítsa.
28 - HU
25. ábra
