6.3.1 Екран на технологичния процес

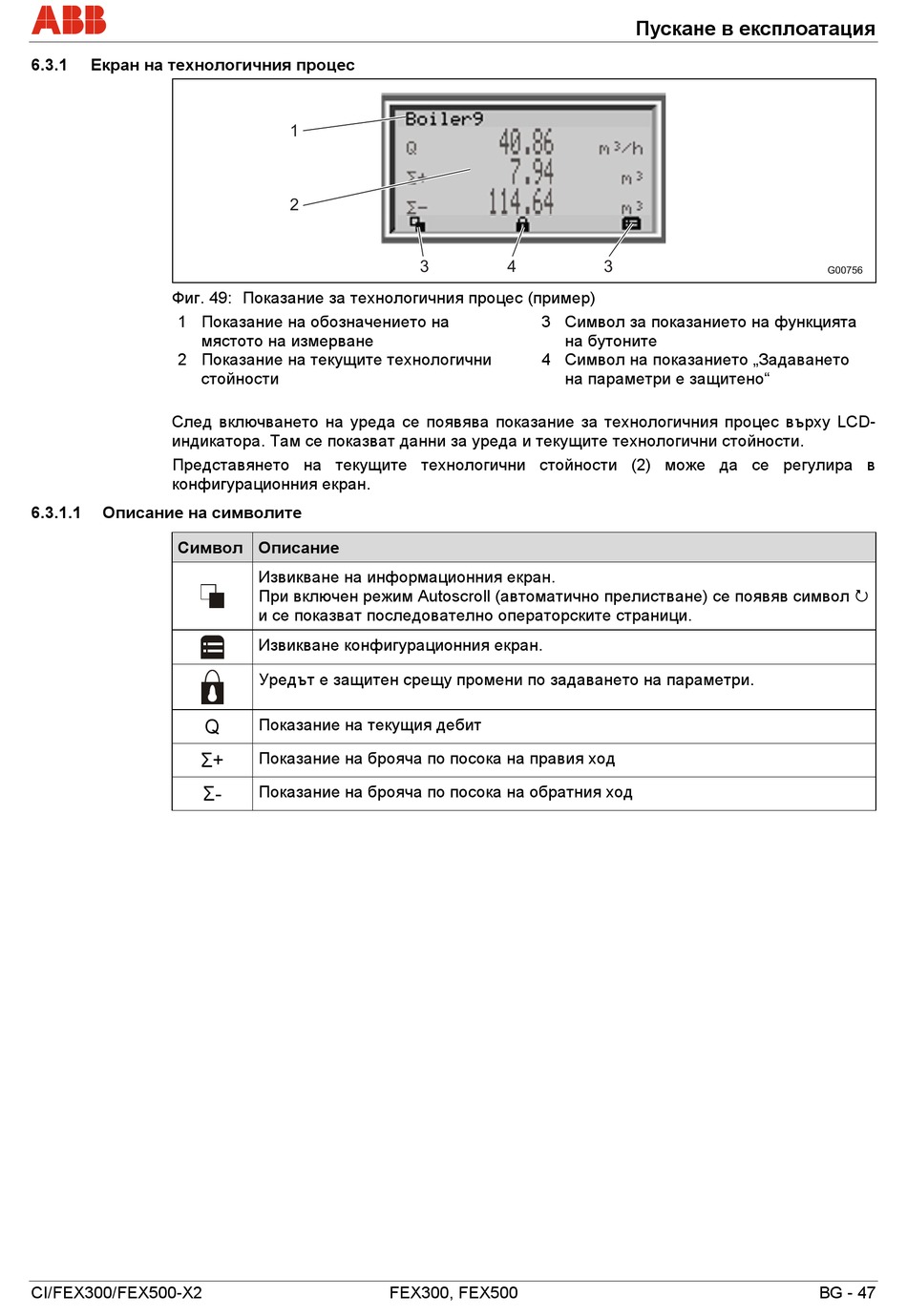

Фиг. 49: Показание за технологичния процес (пример)
1 Показание на обозначението на
мястото на измерване
2 Показание на текущите технологични
стойности
След включването на уреда се появява показание за технологичния процес върху LCD-
индикатора. Там се показват данни за уреда и текущите технологични стойности.
Представянето на текущите технологични стойности (2) може да се регулира в
конфигурационния екран.
6.3.1.1 Описание на символите
Символ Описание
Σ+
CI/FEX300/FEX500-X2
1
2
Извикване на информационния екран.
При включен режим Autoscroll (автоматично прелистване) се появяв символ 
и се показват последователно операторските страници.
Извикване конфигурационния екран.
Уредът е защитен срещу промени по задаването на параметри.
Показание на текущия дебит
Q
Показание на брояча по посока на правия ход
Σ-
Показание на брояча по посока на обратния ход
3 4
3 Символ за показанието на функцията
4 Символ на показанието „Задаването
FEX300, FEX500
Пускане в експлоатация
3
на бутоните
на параметри е защитено"
