2 Vyhotovenia prístroja
DÔLEŽITÉ (INFORMÁCIA)
K meracím systémom, ktoré sa používajú v prostredí s nebezpečenstvom výbuchu, je
priložený prídavný dokument s bezpečnostnými pokynmi pre výbušné prostredie. Údaje
uvedené v tomto dokumente sa musia taktiež dôsledne dodržiavať!
2.1.1 Kompaktná konštrukcia
Na prístrojoch s kompaktnou konštrukciou tvoria merací prevodník a snímač nameraných
hodnôt mechanickú jednotku.
Merací prevodník je dostupný v dvoch konštrukčných vyhotoveniach schránky:
• Jednokomorový kryt:
Pri jednokomorovom kryte nie sú priestor s elektronikou a pripájací priestor meracieho
prevodníka vzájomne oddelené.
• Dvojkomorový kryt:
Pri dvojkomorovom kryte sú priestor s elektronikou a pripájací priestor meracieho prevodníka
vzájomne oddelené.
ProcessMaster
Snímač nameraných hodnôt ProcessMaster je dostupný v dvoch konštrukčných vyhotoveniach,
ktoré sa líšia úrovňou dizajnu (Design Level).
1), 3)

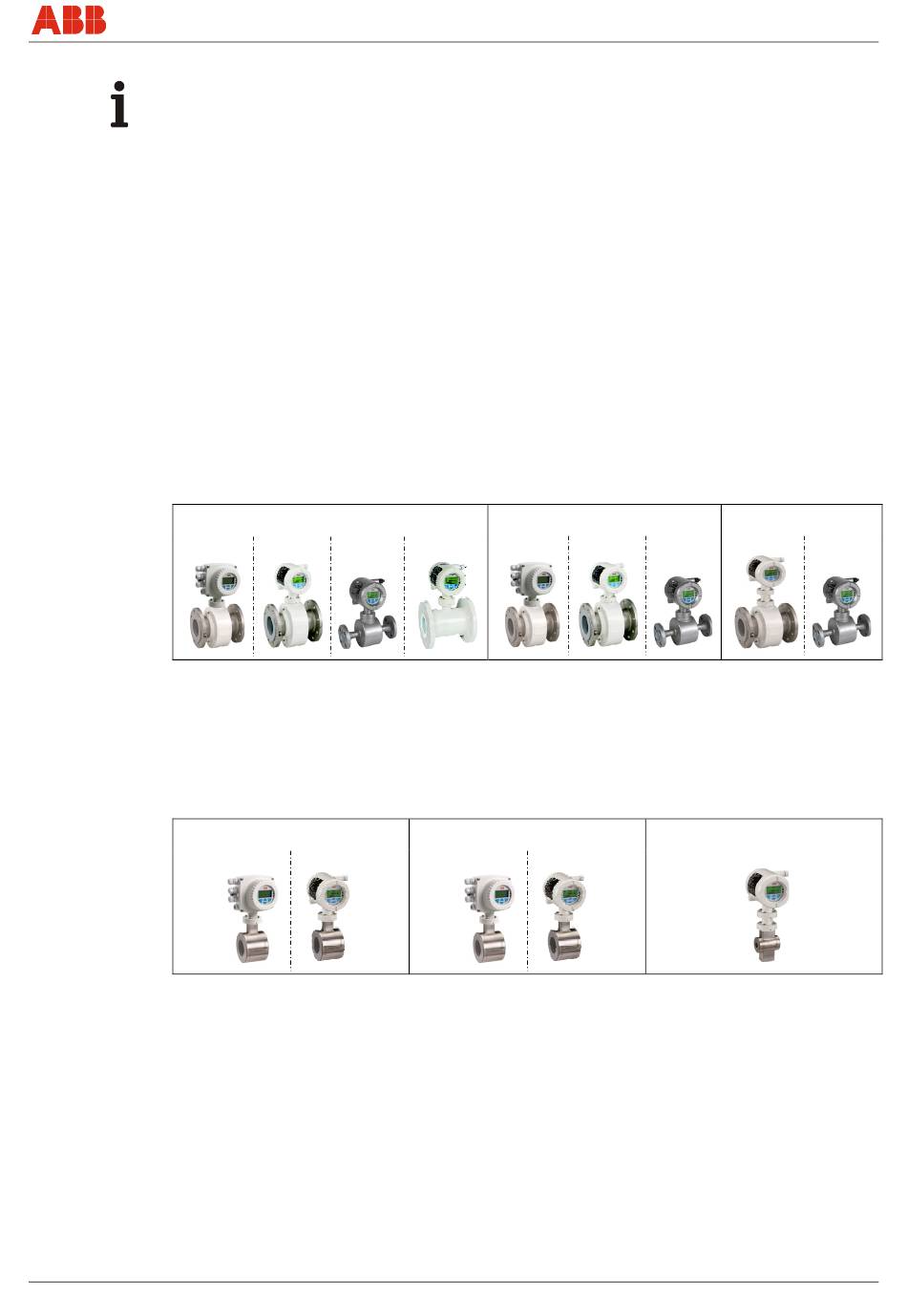

Obr. 1:
1) Jednokomorový kryt
2) Dvojkomorový kryt
3) Snímač nameraných hodnôt Design Level „B"
4) Snímač nameraných hodnôt Design Level „B", verzie z nehrdzavejúcej ocele
5) Snímač nameraných hodnôt Design Level „C", menovité svetlosti DN 25 ... 600
HygienicMaster
Obr. 2:
1) Jednokomorový kryt
2) Dvojkomorový kryt
CI/FEX300/FEX500-X2
FEP311 (bez ochrany proti výbuchu)
2), 3) 2), 4)
Vyhotovenia ProcessMaster (príklad)
FEH311 (bez ochrany proti
výbuchu)
1) 2)
G01346
Vyhotovenia HygienicMaster (príklad)
FEP315 zóna 2, Div. 2
2), 5) 1), 3)
G01082-02
FEH315 zóna 2, Div. 2
1) 2)
FEX300, FEX500
Vyhotovenia prístroja
2), 3) 2), 4) 2), 3)
G00487-02
FEH315 zóna 1, Div. 1
2)
G01346
FEP315
zóna 1, Div. 1
2), 4)
G00886-02
G01347
