4.3 Upozornění týkající se konformity 3A
DŮLEŽITÉ (UPOZORNĚNÍ)
Jsou-li na přístroji instalovány koncentrické redukční tvarovky, musí být přístroj zabudován
svisle.

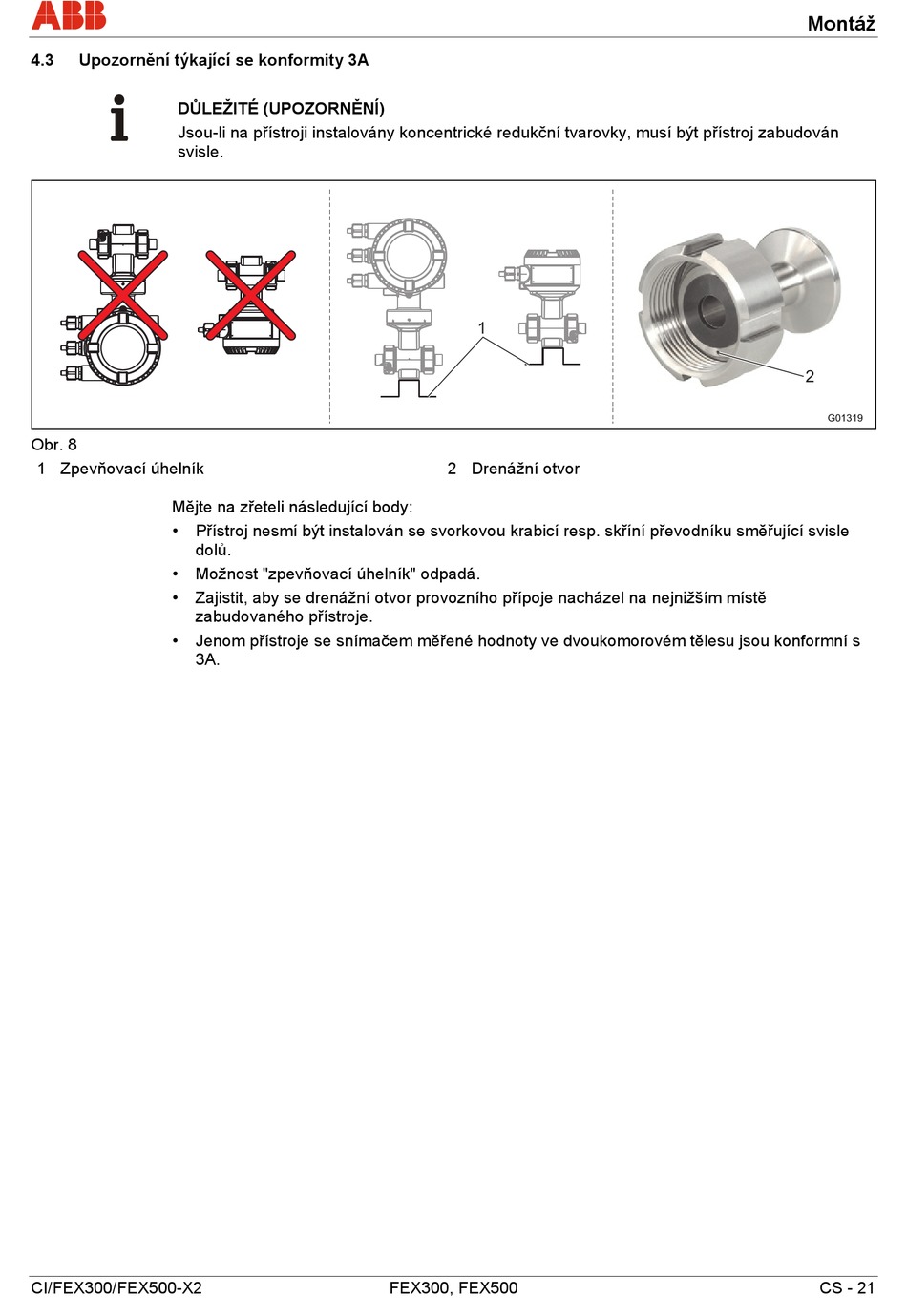

Obr. 8
1 Zpevňovací úhelník
Mějte na zřeteli následující body:
• Přístroj nesmí být instalován se svorkovou krabicí resp. skříní převodníku směřující svisle
dolů.
• Možnost "zpevňovací úhelník" odpadá.
• Zajistit, aby se drenážní otvor provozního přípoje nacházel na nejnižším místě
zabudovaného přístroje.
• Jenom přístroje se snímačem měřené hodnoty ve dvoukomorovém tělesu jsou konformní s
3A.
CI/FEX300/FEX500-X2
1
2 Drenážní otvor
FEX300, FEX500
Montáž
2
G01319
CS - 21
