4.5.5 Snímač nameraných hodnôt typ HygienicMaster

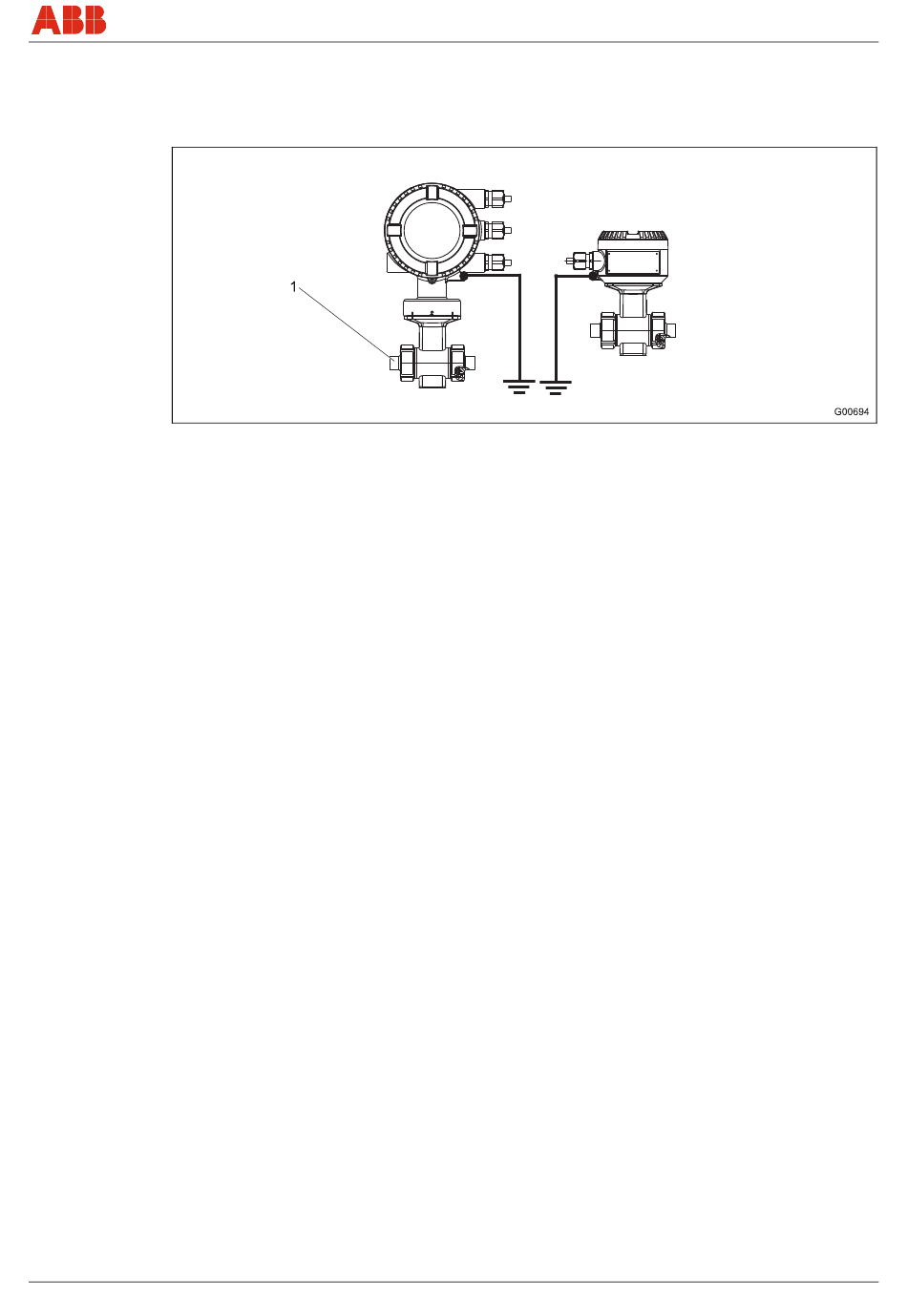

Uzemnenie sa uskutoční, ako je zobrazené na obrázku. Merané médium je uzemnené cez
adaptér (1) tak, aby nebolo potrebné dodatočné uzemnenie.
Obr. 24
4.5.6 Uzemnenie pri prístrojoch s ochrannými podložkami
Ochranné podložky slúžia ako ochrana hrán pre vystlanie meracej rúrky, napríklad pri
abrazívnych médiách. Okrem toho spĺňajú funkciu uzemňovacej podložky.
• Ochrannú podložku pri plastoch alebo izoláciou vystlaných potrubiach elektricky napojte tak
ako uzemňovaciu podložku.
4.5.7 Uzemnenie pomocou vodivej uzemňovacej podložky z PTFE
Pre rozsah menovitej svetlosti DN 10 ... 250 sú ako voliteľné príslušenstvo k dostaniu
uzemňovacie podložky z vodivého PTFE. Montáž sa uskutočňuje ako pri bežných
uzemňovacích podložkách.
CI/FEX300/FEX500-X2 FEX300, FEX500
Montáž
SK - 27
