Elektriühendused

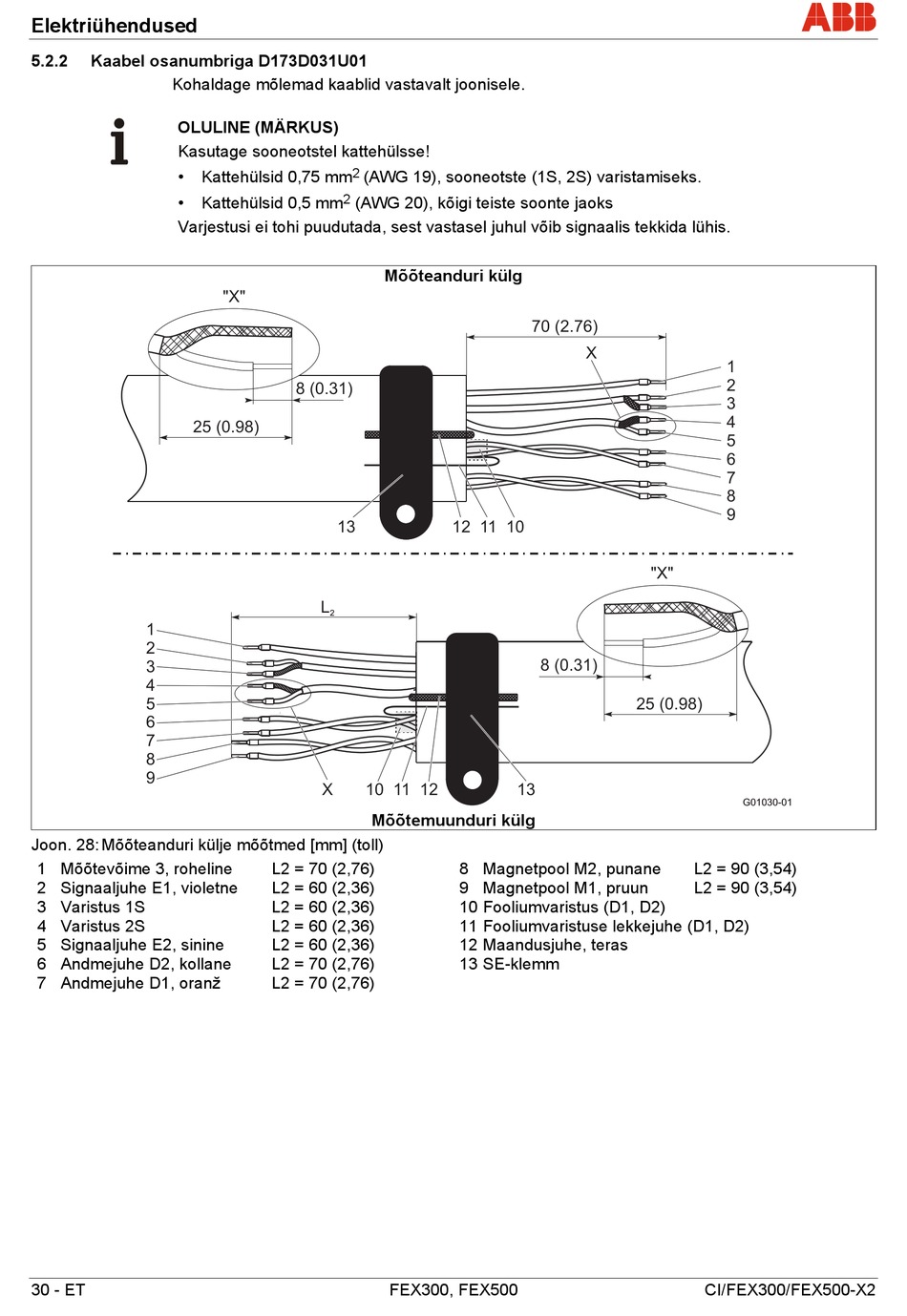

5.2.2 Kaabel osanumbriga D173D031U01
Kohaldage mõlemad kaablid vastavalt joonisele.
OLULINE (MÄRKUS)
Kasutage sooneotstel kattehülsse!
• Kattehülsid 0,75 mm
• Kattehülsid 0,5 mm
Varjestusi ei tohi puudutada, sest vastasel juhul võib signaalis tekkida lühis.
25 (0.98)
1
2
3
4
5
6
7
8
9
Joon. 28: Mõõteanduri külje mõõtmed [mm] (toll)
1 Mõõtevõime 3, roheline
2 Signaaljuhe E1, violetne
3 Varistus 1S
4 Varistus 2S
5 Signaaljuhe E2, sinine
6 Andmejuhe D2, kollane
7 Andmejuhe D1, oranž
30 - ET
2
(AWG 19), sooneotste (1S, 2S) varistamiseks.
2
(AWG 20), kõigi teiste soonte jaoks
Mõõteanduri külg
"X"
8 (0.31)
13
L
2
X 10 11 12
Mõõtemuunduri külg
L2 = 70 (2,76)
L2 = 60 (2,36)
L2 = 60 (2,36)
L2 = 60 (2,36)
L2 = 60 (2,36)
L2 = 70 (2,76)
L2 = 70 (2,76)
FEX300, FEX500
70 (2.76)
X
12 11 10
8 (0.31)
13
8 Magnetpool M2, punane
9 Magnetpool M1, pruun
10Fooliumvaristus (D1, D2)
11Fooliumvaristuse lekkejuhe (D1, D2)
12Maandusjuhe, teras
13SE-klemm
