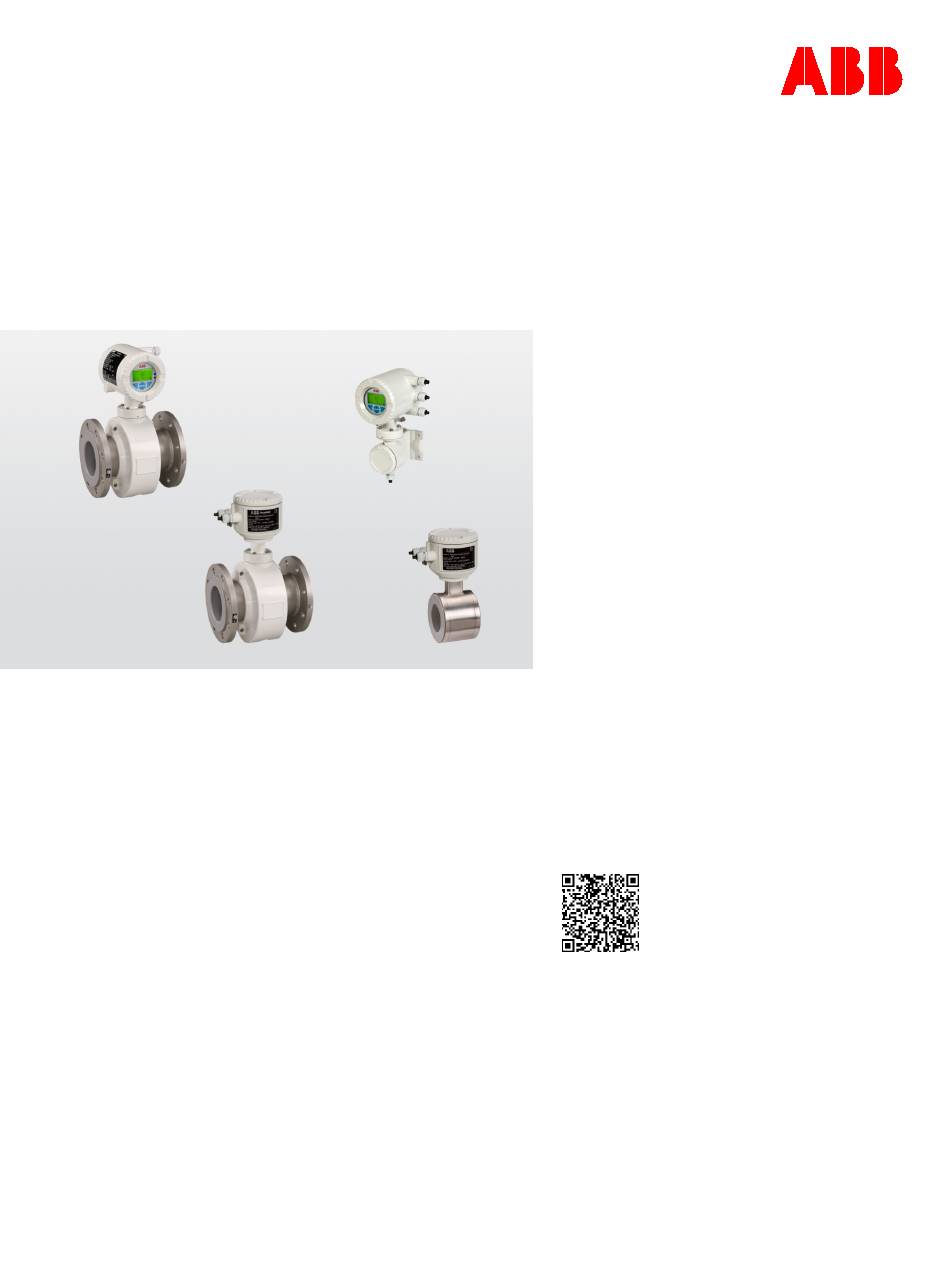

A BB MEA SU RE ME NT & A NA L YT I C S | S I L -S I C HE R H EI T S H A ND B U C H | S M/ F E X6 3 0/ SI L -D E RE V .D R E V. E
ProcessMaster FEP630, HygienicMaster FEH630
Magnetisch-induktiver Durchflussmesser
—
Produkt-Kurzbeschreibung
ProcessMaster FEP630
HygienicMaster FEH630
Magnetisch-induktiver Durchflussmesser zur
Durchflussmessung von flüssigen, breiförmigen
oder pastösen Messmedien mit elektrischer
Leitfähigkeit.
Hinweise zur funktionalen
Sicherheit
Geräte-Firmwareversion: 00.07.03
Measurement made easy
Weitere Informationen
Zusätzliche Dokumentation zum ProcessMaster
FEP630, HygienicMaster FEH630 steht kostenlos
unter www.abb.de/durchfluss zum Download zur
Verfügung.
Alternativ einfach diesen Code scannen:
Inhaltsverzeichnis
Verwandte Anleitungen für ABB ProcessMaster FEP630
Inhaltszusammenfassung für ABB ProcessMaster FEP630
- Seite 1 A BB MEA SU RE ME NT & A NA L YT I C S | S I L -S I C HE R H EI T S H A ND B U C H | S M/ F E X6 3 0/ SI L -D E RE V .D R E V. E ProcessMaster FEP630, HygienicMaster FEH630...
-
Seite 2: Inhaltsverzeichnis
Menüebenen ......................10 Parameterbeschreibung ..................11 Wiederkehrende Prüfungen ..............15 Kalibrieren ........................ 15 Prüfung vor Ort durch den ABB-Service ..............15 Verifikation der elektrischen Komponenten mit ABB Verification Tool (ABB Ability Verification SRV 500) ................. 15 Reparatur ....................15 Anhang ....................16 SIL 2 Zertifikat ...................... -
Seite 3: Übersicht - Geräte Mit Sil-Zulassung
FEP630, FEH630 MAGNETISCH-INDUKTIVER DURCHFLUSSMESSER | SM/FEX630/SIL-DE REV.D REV. E 1 Übersicht – Geräte mit SIL-Zulassung Process Master HygienicMaster Serie 630 Serie 630 Ohne-Ex Zone 2 Div 2 Zone 1 Tabelle 1: Process Master / HygienicMaxter FEX630 - Geräte mit SIL-Zulassung... -
Seite 4: Produktidentifikation
Measurement & Analytics Oldends Lane, Stonehouse Gloucestershire, GL10 3TA Tel: +44 (0)1453 826661 Fax: +44 (0)1453 829671 Email: instrumentation@gb.abb.com ABB Engineering (Shanghai) Ltd. Measurement & Analytics No. 4528, Kangxin Highway, Pudong New District Shanghai, 201319, P.R. China Tel: +86(0) 21 6105 6666 Fax: +86(0) 21 6105 6677 Email: china.instrumentation@cn.abb.com... -
Seite 5: Akronyme Und Abkürzungen
FEP630, FEH630 MAGNETISCH-INDUKTIVER DURCHFLUSSMESSER | SM/FEX630/SIL-DE REV.D REV. E 2 Akronyme und Abkürzungen Abkürzung Kennzeichnung Beschreibung Hardware Fault Tolerance Hardware-Fehlertoleranz des Gerätes. Fähigkeit einer Funktionseinheit, eine geforderte Funktion bei Bestehen von Fehlern oder Abweichungen weiter auszuführen. MTBF Mean Time Between Failures Mittlere Zeitdauer zwischen zwei Ausfällen. -
Seite 6: Normen Und Begriffsdefinitionen
FEP630, FEH630 MAGNETISCH-INDUKTIVER DURCHFLUSSMESSER | SM/FEX630/SIL-DE REV.D REV. E 3 Normen und Begriffsdefinitionen 4 Mitgeltende Dokumente und Unterlagen Norm IEC 61508 (2010), Teil 1 und 2 — Englisch: Für den Durchflussmesser muss folgende Dokumentation Functional safety of electrical / electronic / programmable verfügbar sein. -
Seite 7: Der Durchflussmesser Als Teil Des Sicherheitsfunktionssystems
FEP630, FEH630 MAGNETISCH-INDUKTIVER DURCHFLUSSMESSER | SM/FEX630/SIL-DE REV.D REV. E 5 Der Durchflussmesser als Teil des Sicherheitsfunktionssystems Die funktionale Sicherheit betreffende gerätespezifische Daten Term Value Gerätetyp ProcessMaster FEP630 HygienicMaster FEH630 Firmware Level: Firmware-Version Fex Frontend: 00.07.02 (Teile Nr. 3KXF000405U0300), CRC 0xCD10 1 ProcessMaster oder HygienicMaster Firmware-Version Fex Motherboard:00.07.02 2 Notebook mit Konfigurationstool, wie z. -
Seite 8: Ausfallraten
FEP630, FEH630 MAGNETISCH-INDUKTIVER DURCHFLUSSMESSER | SM/FEX630/SIL-DE REV.D REV. E … 5 Der Durchflussmesser als Teil des Sicherheitsfunktionssystems Voraussetzungen für einen den Ausfallraten Sicherheitsanforderungen entsprechenden Kompakte Bauform Getrennte Bauform Betrieb des Geräts 91,20 % 91,26 % • Das Analogsignal des Messumformers kann nach 30 Minuten nach 1 Jahr 5,54E 5,91E... -
Seite 9: Konfiguration
Low-Alarm-Pegel zur Folge haben. Passwort zurückgesetzt und neu vergeben werden. Dazu wird ein Das analoge Ausgangssignal des Messumformers kann als Einmal-Passwort benötigt, das vom ABB-Service auf „aktiv“ oder „passiv“ konfiguriert werden. Wenn der Anforderung erzeugt wird. Analogausgang als „passiv“ konfiguriert wurde, muss die... -
Seite 10: Menüebenen
FEP630, FEH630 MAGNETISCH-INDUKTIVER DURCHFLUSSMESSER | SM/FEX630/SIL-DE REV.D REV. E … 6 Konfiguration Menüebenen Prozessanzeige Informationsebene Konfigurationsebene (Bedienermenü) (Konfiguration) ...Bedienerseite 1 bis n Inbetriebnahme Autoscroll Geräte Info Diagnose Konfig Gerät Signalansicht Anzeige Eingang/Ausgang Prozess Alarm Diagnose Zähler Sensor Setup Prozessanzeige Die Prozessanzeige zeigt die aktuellen Prozesswerte an. Unterhalb der Prozessanzeige gibt es zwei Menüebenen. -
Seite 11: Parameterbeschreibung
FEP630, FEH630 MAGNETISCH-INDUKTIVER DURCHFLUSSMESSER | SM/FEX630/SIL-DE REV.D REV. E Parameterbeschreibung Menü / Parameter Beschreibung Weitere Hinweise / Einschränkungen Konfig Gerät / ...Zugriffsebene Standard Passwort Eingabe / Änderung des Passworts für die Dass Passwort oder der DIP-Schalter Zugriffsebene“Standard“. Schreibschutz müssen aktiviert sein, bevor die sicherheitsrelevanten Parametereinstellungen des Gerätes überprüft werden. - Seite 12 FEP630, FEH630 MAGNETISCH-INDUKTIVER DURCHFLUSSMESSER | SM/FEX630/SIL-DE REV.D REV. E … 6 Konfiguration … Parameterbeschreibung Menü / Parameter Beschreibung Weitere Hinweise / Einschränkungen Konfig Gerät / ...Transmitter / ...Einheit Einheit Qm Auswahl, ob die benutzerdefinierte Durchflusseinheit als Einheit Qv Massendurchfluss (mit Dichte) oder als Volumendurchfluss (ohne Dichte) angezeigt wird.
- Seite 13 FEP630, FEH630 MAGNETISCH-INDUKTIVER DURCHFLUSSMESSER | SM/FEX630/SIL-DE REV.D REV. E Menü / Parameter Beschreibung Weitere Hinweise / Einschränkungen Eingang/Ausgang / … Stromausg. 31/32 Strom > 20.5mA Verhalten des Stromausgangs bei überschreiten von 20,5 mA. • Halte letzten Wert: Der letzte Messwert wird gehalten und ausgegeben.
- Seite 14 FEP630, FEH630 MAGNETISCH-INDUKTIVER DURCHFLUSSMESSER | SM/FEX630/SIL-DE REV.D REV. E … 6 Konfiguration … Parameterbeschreibung Menü / Parameter Beschreibung Weitere Hinweise / Einschränkungen Diagnose / ...Diagnose Einstell. / ...Detek. leeres Rohr Detek. leeres Rohr Aktivieren der „Detek. leeres Rohr“-Funktion (nur bei den Beim Ausführen der Sicherheitsfunktion muss Nennweiten ≥...
-
Seite 15: Wiederkehrende Prüfungen
Prüfintervall festlegen und dieses bei der Ermittlung Der Austausch von modularen Komponenten durch der Ausfallwahrscheinlichkeit PFD des Durchflussmessers Originalersatzteile von ABB ist zulässig, wenn das Personal von berücksichtigen. ABB entsprechend geschult wurde. Die Prüfung ist so durchzuführen, dass sie den korrekten Betrieb Bei Rücksendung des defekten Geräts ist die „Erklärung zur... -
Seite 16: Anhang
FEP630, FEH630 MAGNETISCH-INDUKTIVER DURCHFLUSSMESSER | SM/FEX630/SIL-DE REV.D REV. E 9 Anhang SIL 2 Zertifikat... -
Seite 17: Rücksendeformular
FEP630, FEH630 MAGNETISCH-INDUKTIVER DURCHFLUSSMESSER | SM/FEX630/SIL-DE REV.D REV. E Rücksendeformular Erklärung über die Kontamination von Geräten und Komponenten Die Reparatur und / oder Wartung von Geräten und Komponenten wird nur durchgeführt, wenn eine vollständig ausgefüllte Erklärung vorliegt. Andernfalls kann die Sendung zurückgewiesen werden. Diese Erklärung darf nur von autorisiertem Fachpersonal des Betreibers ausgefüllt und unterschrieben werden. - Seite 18 FEP630, FEH630 MAGNETISCH-INDUKTIVER DURCHFLUSSMESSER | SM/FEX630/SIL-DE REV.D REV. E Notizen...
- Seite 19 FEP630, FEH630 MAGNETISCH-INDUKTIVER DURCHFLUSSMESSER | SM/FEX630/SIL-DE REV.D REV. E Notizen...
- Seite 20 Verantwortung für eventuelle Fehler oder Unvollständigkeiten in diesem Dokument. Wir behalten uns alle Rechte an diesem Dokument und den darin enthaltenen Themen und Abbildungen vor. Vervielfältigung, Bekanntgabe an Dritte oder Verwendung des Inhaltes, auch auszugsweise, ist ohne vorherige schriftliche Zustimmung durch ABB verboten. © ABB 2025 3KXF231604R4803...
