DÔLEŽITÉ (INFORMÁCIA)
K meracím systémom, ktoré sa používajú v prostredí s nebezpečenstvom výbuchu, je
priložený prídavný dokument s bezpečnostnými pokynmi pre výbušné prostredie. Údaje
uvedené v tomto dokumente sa musia taktiež dôsledne dodržiavať!
4.1 Všeobecné pokyny k montáži
Pri montáži sa musia dodržať nasledujúce body:
• Smer prietoku musí zodpovedať označeniu, ak existuje.
• Pri všetkých prírubových skrutkách sa musí dodržať maximálny doťahovací moment.
• Prístroj zabudujte bez mechanického pnutia (krut, ohyb).
• Prírubové/medziprírubové prístroje majú byť zabudované s protiprírubami rovnobežnými v
rovine a len s vhodnými tesneniami.
• Používajte tesnenia z materiálu, ktorý je znášanlivý s meraným médiom a vydrží teplotu
meraného média.
• Tesnenia nesmú zasahovať do prietokovej oblasti, pretože prípadné vírenie ovplyvňuje
presnosť prístroja.
• Potrubie nesmie vyvíjať žiadne nedovolené sily a momenty na prístroj.
• Uzatváracie zátky v káblových vývodkách odstráňte až pri montáži elektrických káblov.
• Dbajte na správnu polohu tesnení na kryte prístroja. Kryt dôkladne uzavrite. Skrutkové spoje
krytu pevne pritiahnite.
Meracie prevodníky s delenou konštrukciou nainštalujte na miesto, ktoré je čo najviac bez
•
vibrácií.
• Merací prevodník a snímač nameraných hodnôt nevystavujte priamemu slnečnému žiareniu,
prípadne zabezpečte ochranu pred slnkom.
• Pri montáži meracieho prevodníka v skriňovom rozvádzači treba zabezpečiť dostatočné
chladenie.
• Pri prístrojoch s delenou konštrukciou a presnosťou merania 0,2 % z meranej hodnoty
musíte dbať na korektné priradenie snímača nameraných hodnôt a meracieho prevodníka.
Prístroje, ktoré patria k sebe, sú na typovom štítku označené rovnakými koncovými číslami,
napr. X001 a Y001 alebo X002 a Y002.
4.1.1 Podpery pri menovitej svetlosti väčšej ako DN 400
POZOR - poškodenie prístroja!
Pri nesprávnom podopretí sa môže teleso stlačiť a magnetické cievky, ktoré ležia vo vnútri, sa
môžu poškodiť.
Podpery položte na okraj telesa (pozri šípky na obrázku).
Prístroje s menovitou svetlosťou väčšou ako DN 400 sa musia postaviť na základy s
dostatočnou nosnosťou a s podperou.

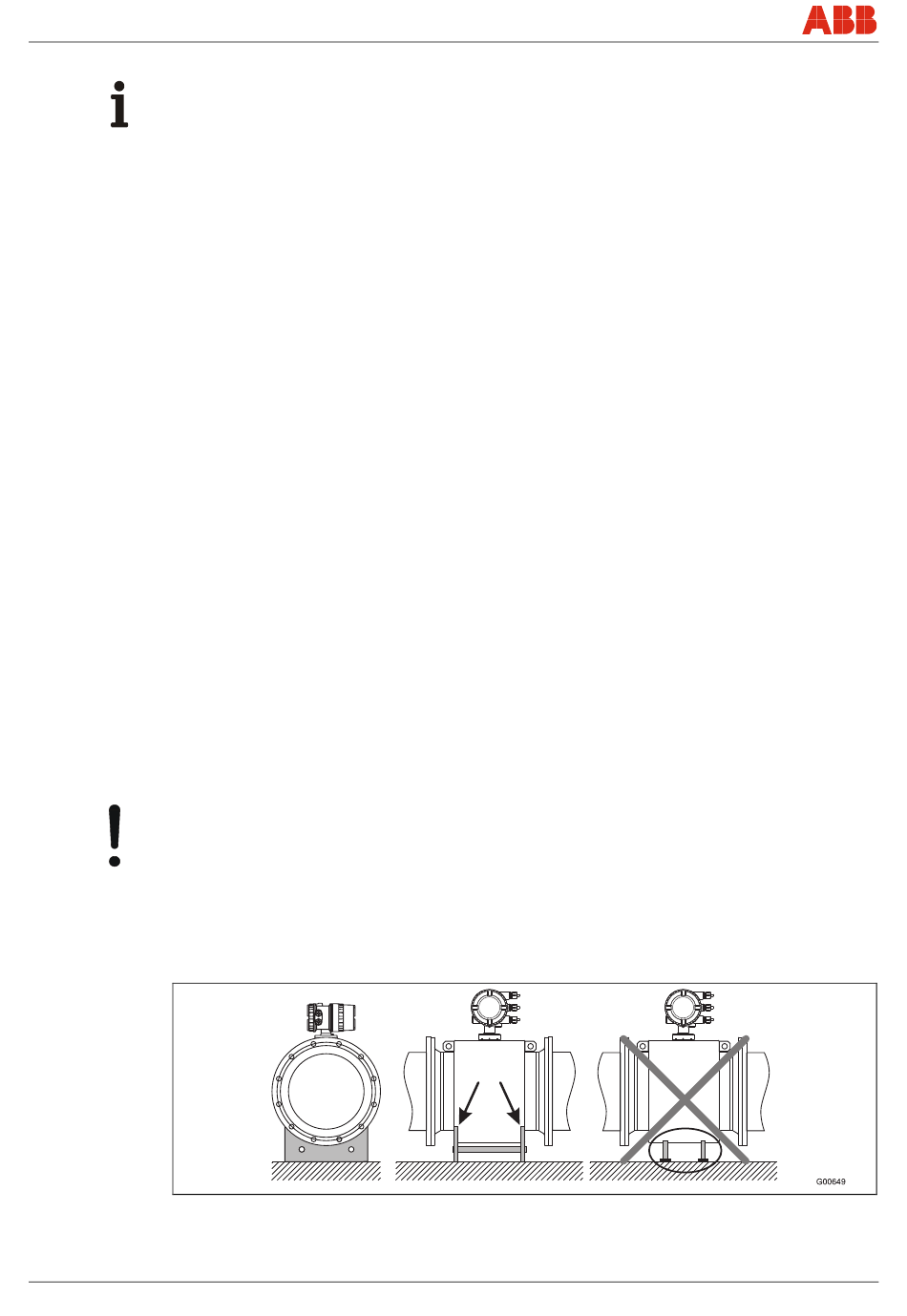

Obr. 5: Podpera pri menovitej svetlosti väčšej ako DN 400
