Montaža
4.5 Ozemljitev
4.5.1 Splošne informacije o ozemljitvi
Pri ozemljitvi upoštevajte naslednje točke:
• Pri plastičnih vodih oz. izoliranih cevovodih je treba ozemljitev izvesti preko ozemljitvenega
vijaka ali ozemljitvenih elektrod.
• V primeru tuje, motilne napetosti je treba pred merilnik in za njega montirati po en
ozemljitveni vijak.
• Zaradi mersko-tehničnih razlogov mora biti potencial delovne ozemljitve identičen potencialu
cevovoda.
• Dodatna ozemljitev preko priključnih sponk ni potrebna.
POMEMBNO (OPOMBA)
Če merilnik vgradite v plastične vode, vode za kamenine ali cevovode z izolacijo, lahko v
posebnih primerih (npr. pri korozivnih medijih, kislinah in lužinah) preko ozemljitvenih elektrod
pride do izravnalnih tokov. Dolgoročno se lahko merilnik zaradi tega uniči, ker se ozemljitvene
elektrode elektrokemično razgrajujejo. V teh primerih je treba merilnik ozemljiti preko
ozemljitvenih vijakov. Pri tem je treba pred napravo in za napravo montirati po eno
ozemljitveno ploščo.
4.5.2 Kovinska cev s togimi prirobnicami
Povezavo med ozemljitvenim priključkom (1) merilnika, prirobnicami cevovoda in ustrezno
ozemljitveno točko z bakrenim vodom (najmanj 2,5 mm² (14 AWG)) vzpostavite v skladu s sliko.

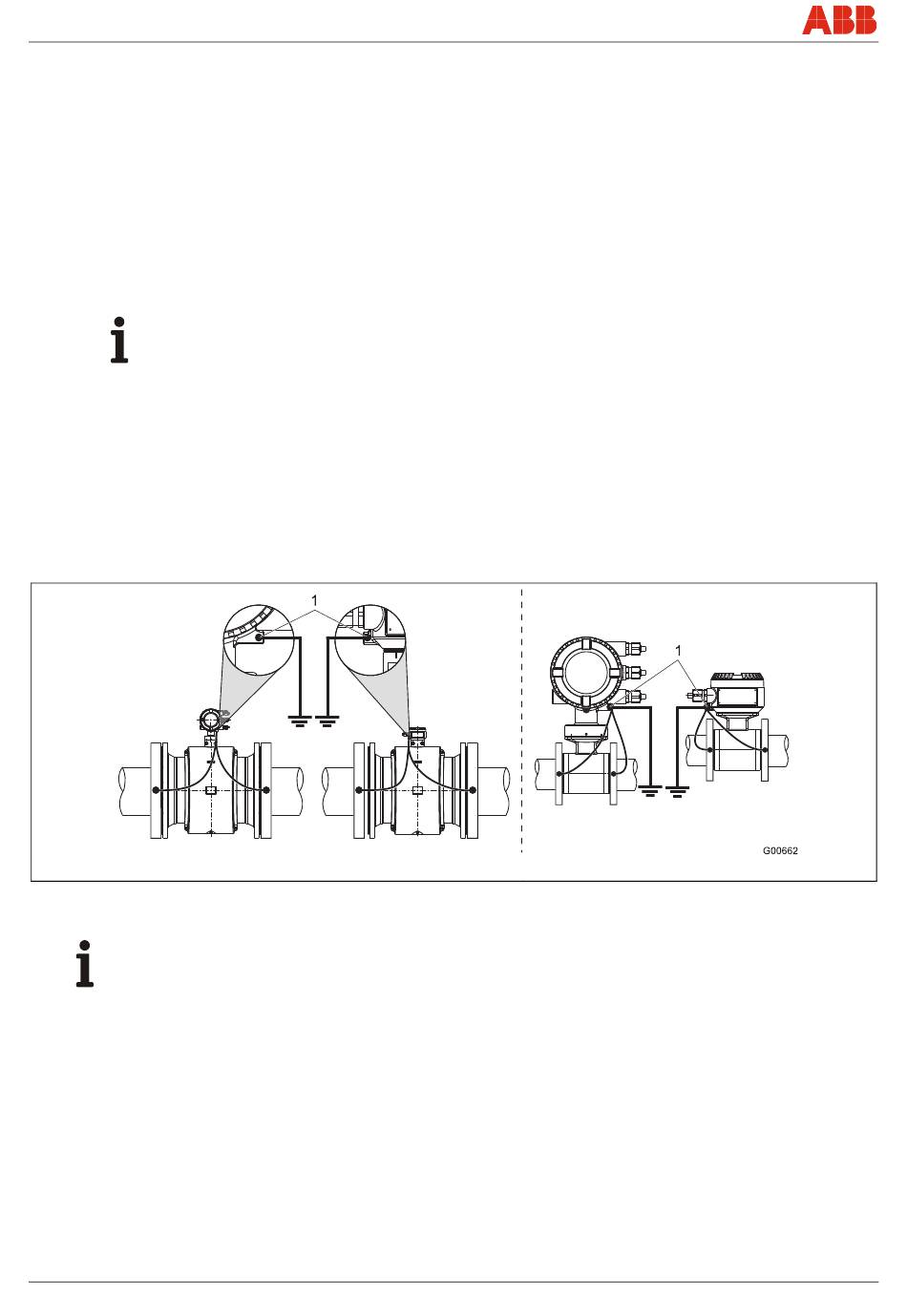

Slika 21: kovinska cev, brez prevleke (primer)
POMEMBNO (NAPOTEK)
• Ozemljitev je prikazana na primeru dvokomornega ohišja merilnega pretvornika. Pri
merilnih pretvornikih v enokomornem ohišju je ozemljitev treba napeljati smiselno, kot je
prikazano.
24 - SL
Izvedba s prirobnico
FEX300, FEX500
Izvedba z vmesno prirobnico
CI/FEX300/FEX500-X2
