5.6 Σχέδια σύνδεσης
5.6.1 Πρωτόκολο HART, PROFIBUS PA και FOUNDATION fieldbus
ΣΗΜΑΝΤΙΚΌ (ΥΠΌ∆ΕΙΞΗ)
Για τα συστήματα μέτρησης, τα οποία τοποθετούνται σε σημεία που παρουσιάζουν κίνδυνο
έκρηξης, υπάρχει συνοδευτικό πρόσθετο έγγραφο με υποδείξεις ασφαλείας Ex. Τα στοιχεία
και τα δεδομένα που αναφέρονται σε αυτό, θα πρέπει να ακολουθούνται με συνέπεια!
Σημαντικό (υπόδειξη)
Μπορείτε να βρείτε αναλυτικές πληροφορίες για τη γείωση του μετατροπέα μέτρησης και του
αισθητήρα τιμών μέτρησης στο κεφάλαιο 4.5 "Γείωση" στη σελίδα 24!
A
HART
24 V
-
+ +
31 32 51 52 81 82 41 42
PROFIBUS PA, FOUNDATION fieldbus
FF+ FF-
1+ 2-
PA+ PA-
L N
97 98
PE
A = μετατροπέας μέτρησης, B = αισθητήρας τιμών μέτρησης

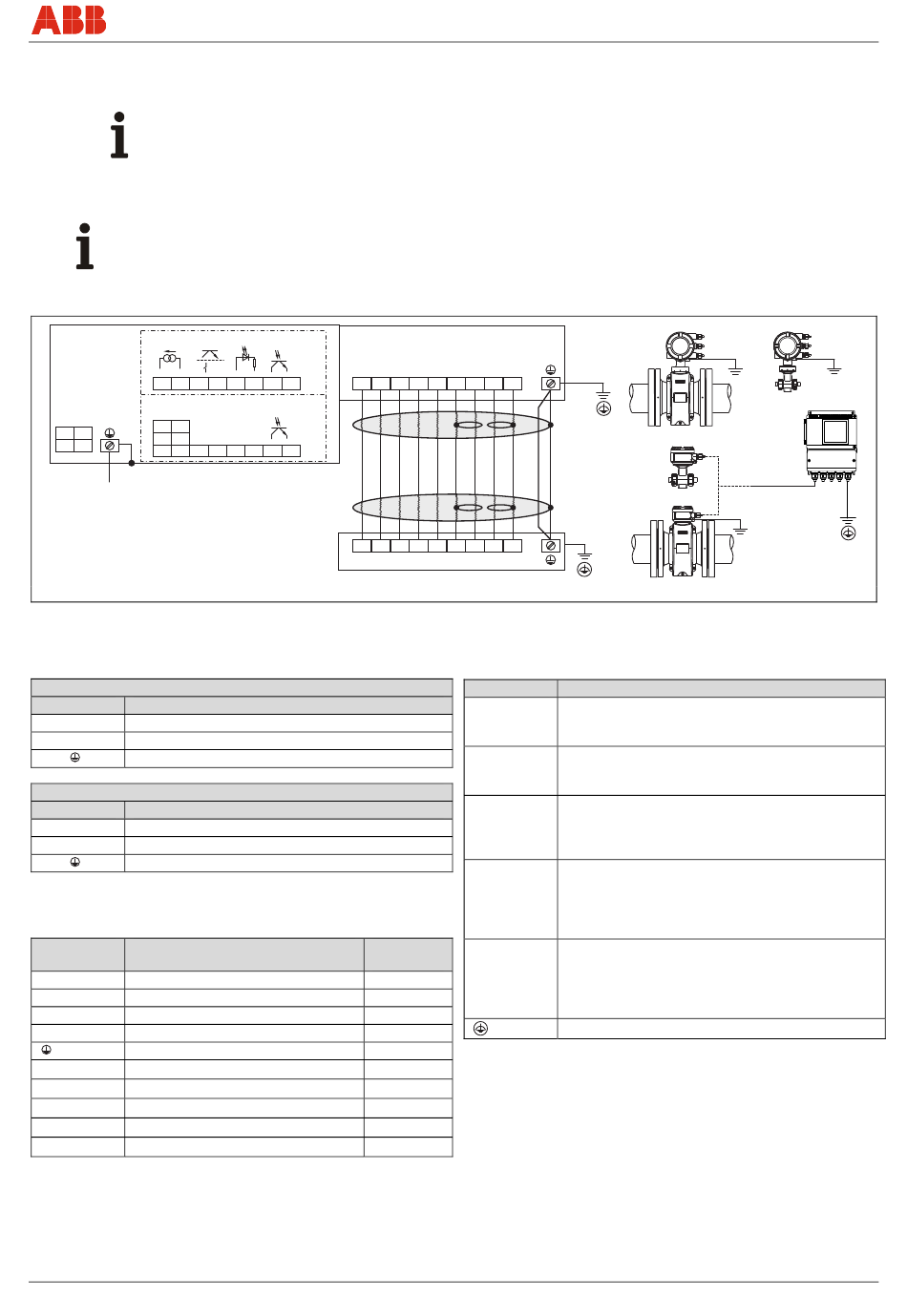

Εικ. 38
Wechsel ein-auf zweispaltig
Σύνδεση της τροφοδοσίας ισχύος
Τροφοδοσία εναλλασσόμενης τάσης (AC)
Ακροδέκτης Λειτουργία
Φάση
L
N Ουδέτερος αγωγός
PE / Αγωγός γείωσης (PE)
Τροφοδοσία συνεχούς τάσης (DC)
Ακροδέκτης Λειτουργία
1+ +
2-
-
Αγωγός γείωσης (PE)
PE /
Σύνδεση του καλωδίου σήματος
Μόνο για την αποσπώμενη σχεδίαση.
Ακροδέκτης Λειτουργία
M1 Μαγνητικό πηνίο
Μαγνητικό πηνίο
M2
D1 Αγωγός δεδομένων
Αγωγός δεδομένων
D2
/ SE Θωράκιση
Αγωγός σήματος
E1
Θωράκιση Ε1
1S
Αγωγός σήματος
E2
Θωράκιση E2
2S
∆υναμικό μέτρησης
3
Wechsel ein-auf zweispaltig
CI/FEX300/FEX500-X2
- - -
+ +
M1 M2 D1 D2 3 2S E2 E1 1S
-
+
41 42
B
M1 M2 D1 D2 3
Χρώμα
κλώνου
Καφέ
Κόκκινο
Πορτοκαλί
Κίτρινο
-
Μοβ
-
Μπλε
-
Πράσινο
2S E2 E1 1S
Σύνδεση εισόδων και εξόδων
Ακροδέκτης
31 / 32
97 / 98
51 / 52
81 / 82
41 / 42
FEX300, FEX500
Ηλεκτρικές συνδέσεις
< 50 m (200 m)
< 164 ft (656 ft)
Λειτουργία / Υποδείξεις
Έξοδος ρεύματος / HART
Η έξοδος του ρεύματος μπορεί να είναι «ενεργή» ή
«παθητική».
Ψηφιακή επικοινωνία
PROFIBUS PA (PA+ / PA-) ή FOUNDATION
fieldbus (FF+ / FF-) κατά IEC 61158-2.
Ψηφιακή έξοδος DO1 ενεργητική/παθητική
Λειτουργία ρυθμιζόμενη μέσω λογισμικού επιτόπου
ως «Έξοδος παλμού» ή ως «∆υαδική έξοδος». Η
εργοστασιακή ρύθμιση είναι «Έξοδος παλμού».
Ψηφιακή είσοδος / Είσοδος επαφής
Λειτουργία μέσω λογισμικού ρυθμιζόμενη επιτόπου
ως «Εξωτερική απενεργοποίηση εξόδου»,
«Εξωτερικός μηδενισμός μετρητή», «Εξωτερική
διακοπή μετρητή» και «Άλλη λειτουργία».
Ψηφιακή έξοδος DO2 παθητική
Λειτουργία ρυθμιζόμενη μέσω λογισμικού επιτόπου
ως «Έξοδος παλμού» ή ως «∆υαδική έξοδος». Η
ρύθμιση του εργοστασίου είναι «∆υαδική έξοδος»,
σηματοδοσία της κατεύθυνσης ροής.
Γείωση λειτουργίας
G01350
