5.5 Mõõteväärtuste anduri ühendus
5.5.1 Metallist ühenduskarbid ProcessMasteri ja HygienicMasteri puhul
Ühendada võib ainult siis, kui elektritoide on välja lülitatud.
Seade peab olema nõuetekohaselt maandatud. Mõõteandur ühendatakse signaal- ja
magnetpooli kaabli abil (detail nr. D173D027U01 või D173D031U01) mõõtemuunduriga.
1S E1 E2 2S 3 D2 D1 M2 M1

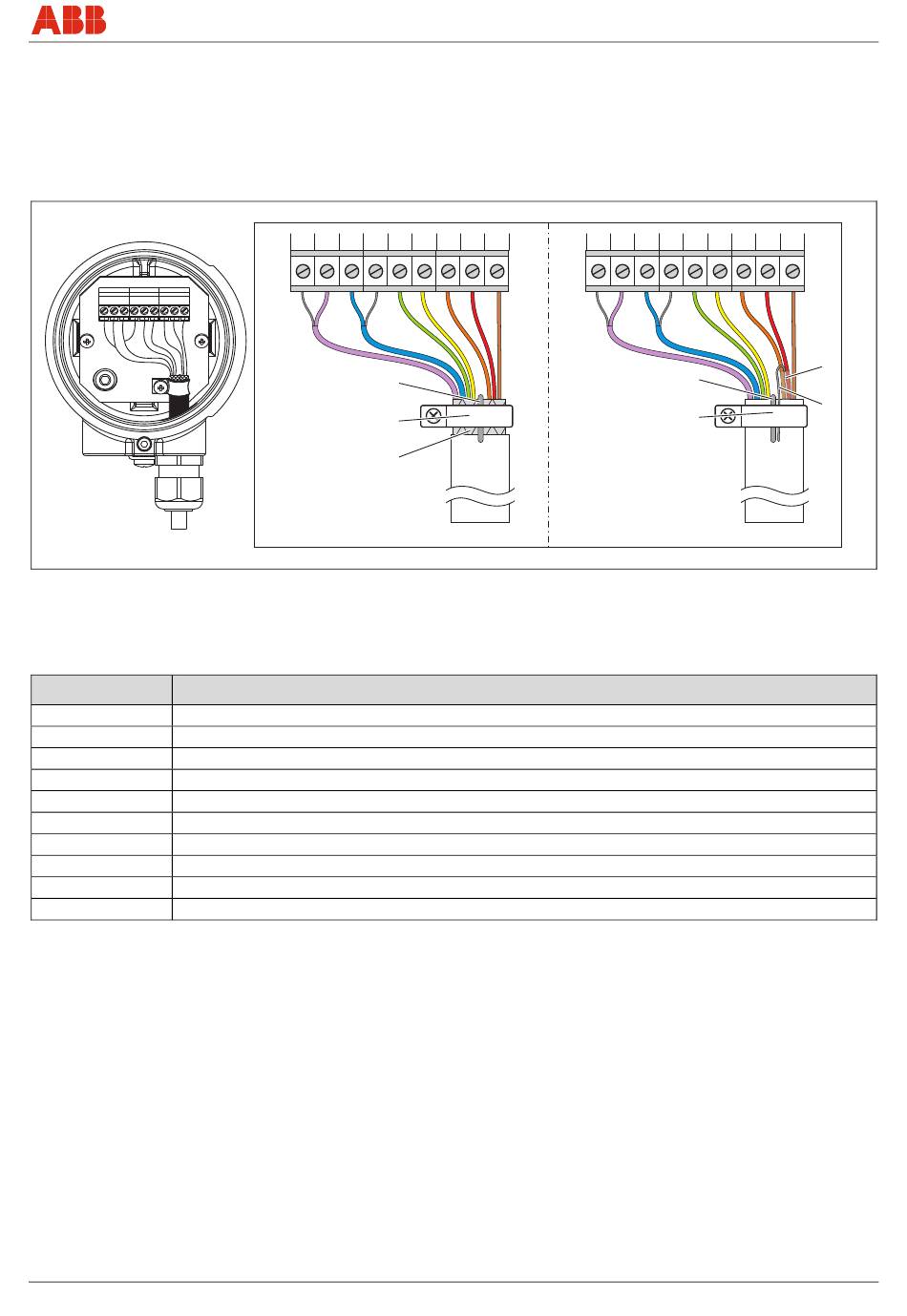

Joon 33
1 Maandusjuhe
2 Maandusklamber
4 Varjestusvõrk (ainult D173D027U01)
Klemm Kirjeldus, traadi värv
M1 Magnetpool, pruun
M2 Magnetpool, punane
D1 Andmejuhe, oranž
D2 Andmejuhe, kollane
PE Varjestus
3 Mõõdiku potentsiaal, roheline
2S E2 varjestus
E2 Signaaljuhe, sinine
E1 Signaaljuhe, violetne
1S E1 varjestus
CI/FEX300/FEX500-X2
1S E1 E2 2S 3 D2 D1 M2 M1
1
2
4
D173D027U01
5 Fooliumvarjestus D1, D2 (ainult D173D031U01)
6 Lekkejuhtme fooliumvarjestus D1, D2
FEX300, FEX500
1S E1 E2 2S 3 D2 D1 M2 M1
D173D031U01
(ainult D173D031U01)
Elektriühendused
5
1
6
2
G00671-02
