5.5.4 Vrsta zaščite IP 68
Pri merilnikih z vrsto zaščite IP 68 je lahko največja poplavna višina 5 m (16,4 čevlja). Priloženi
kabli (št. dela: D173D027U01 ali D173D031U01) ustrezajo zahtevam za potopitev pod vodo.

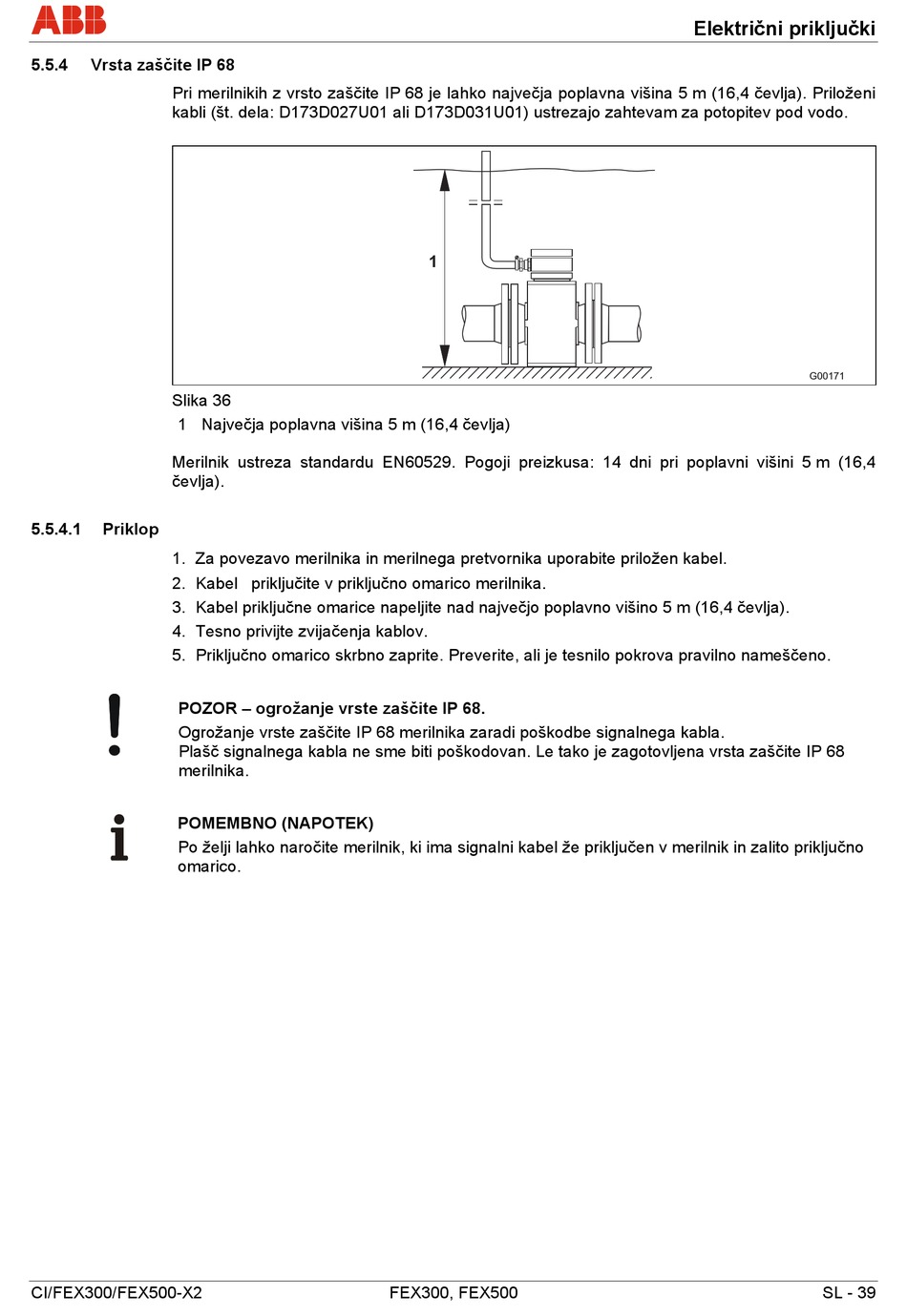

Slika 36
1 Največja poplavna višina 5 m (16,4 čevlja)
Merilnik ustreza standardu EN60529. Pogoji preizkusa: 14 dni pri poplavni višini 5 m (16,4
čevlja).
5.5.4.1 Priklop
1. Za povezavo merilnika in merilnega pretvornika uporabite priložen kabel.
2. Kabel  priključite v priključno omarico merilnika.
3. Kabel priključne omarice napeljite nad največjo poplavno višino 5 m (16,4 čevlja).
4. Tesno privijte zvijačenja kablov.
5. Priključno omarico skrbno zaprite. Preverite, ali je tesnilo pokrova pravilno nameščeno.
POZOR – ogrožanje vrste zaščite IP 68.
Ogrožanje vrste zaščite IP 68 merilnika zaradi poškodbe signalnega kabla.
Plašč signalnega kabla ne sme biti poškodovan. Le tako je zagotovljena vrsta zaščite IP 68
merilnika.
POMEMBNO (NAPOTEK)
Po želji lahko naročite merilnik, ki ima signalni kabel že priključen v merilnik in zalito priključno
omarico.
