Elektrické prípojky
DÔLEŽITÉ (INFORMÁCIA)
• Použite dutinky na konce žíl!
-
-
• Tienenia sa nesmú dotýkať, nakoľko by inak mohlo dôjsť ku skratu signálu.
sk
Koniec kábla na strane meracieho prevodníka pripojte podľa znázornenia na Obr. 34.
Kábel s číslom dielca D173D027U01
• Tieniaci oplet kábla skrúťte a pripojte na uzemňovaciu svorku.
• Uzemňovací vodič kábla pripojte na svorku SE svorkovnice.
• Všetky ostatné žily pripojte podľa znázornenia na Obr. 34.
Kábel s číslom dielca D173D031U01
• Uzemňovací vodič kábla pripojte spolu s pomocným vodičom fóliového tienenia vedení
D1, D2 na svorku SE svorkovnice.
• Pri použití meracieho snímača v zariadeniach s katodickou ochranou proti korózii (KKS)
pripojte uzemňovací vodič kábla spolu s pomocným vodičom fóliového tienenia vedení
D1, D2 na svorku PE svorkovnice.
• Všetky ostatné žily pripojte podľa znázornenia na Obr. 34.
5.5.3 Pripojenie pomocou káblových chráničiek
POZOR - tvorba kondenzátu v pripájacej skrinke!
Ak sa merací snímač pevne spojí s káblovými chráničkami, môže v dôsledku vytvárajúceho sa
kondenzátu v chráničke vniknúť vlhkosť do pripájacej skrinky.
Zabezpečte utesnenie pripájacej skrinky v miestach zavedenia káblov.

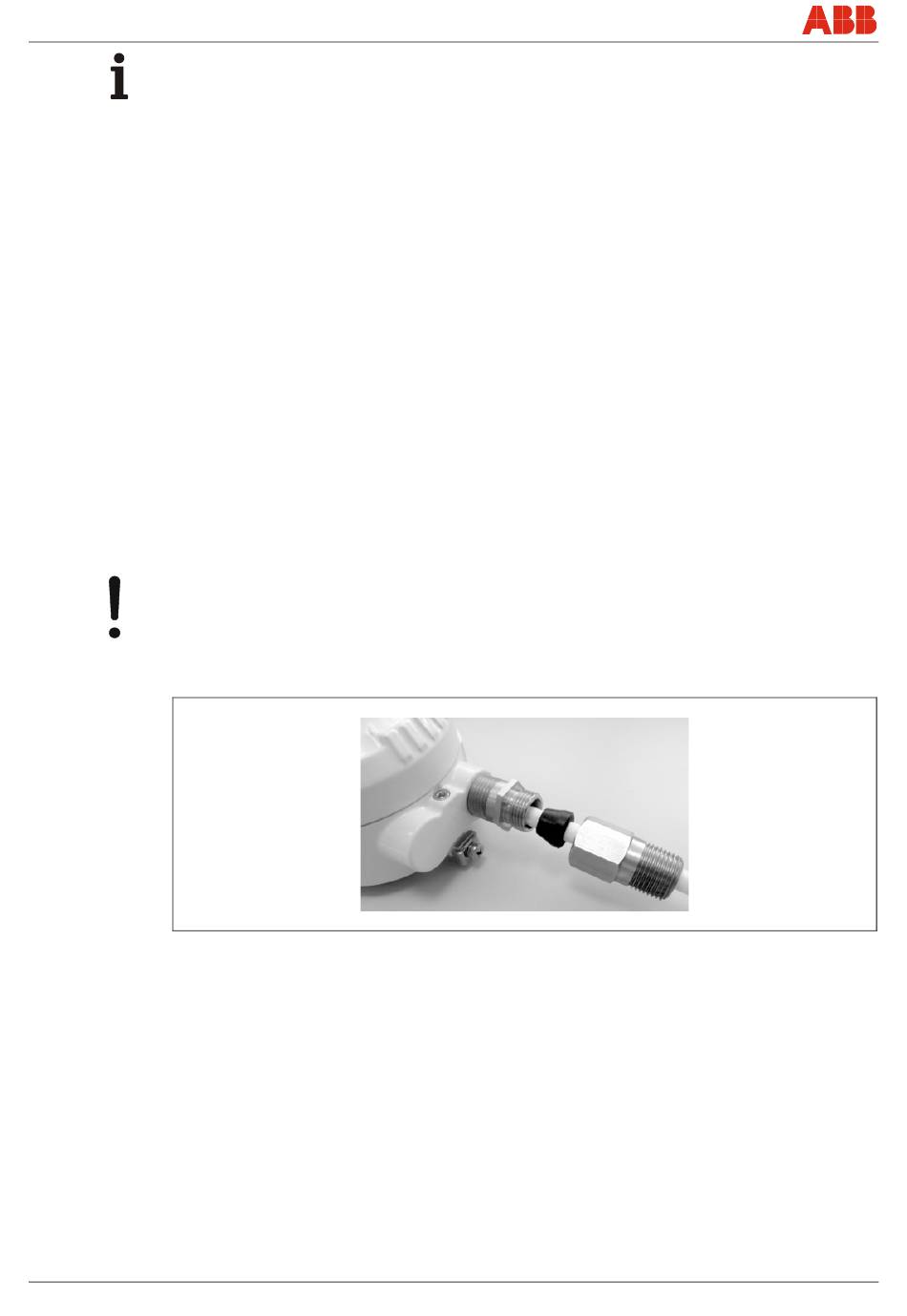

Obr. 35: Montážna súprava pre káblovú chráničku
Pod objednávacím číslom 3KXF081300L0001 je dostupná montážna súprava na utesnenie
káblovej chráničky (Conduit).
38 - SK
Dutinky na konce žíl 0,75 mm
Dutinky na konce žíl 0,5 mm
FEX300, FEX500
2
(AWG 19), pre tienenie (S1, S2).
2
(AWG 20), pre všetky ostatné žily.
G01312
CI/FEX300/FEX500-X2
