5.5.4 Krytie IP 68
Pri snímačoch nameraných hodnôt s krytím IP68 môže byť maximálna výška zaplavenia 5 m
(16,4 ft). Kábel (TN D173D027U01 alebo D173D031U01), ktorý je súčasťou dodávky, spĺňa
požiadavky na ponoriteľnosť.

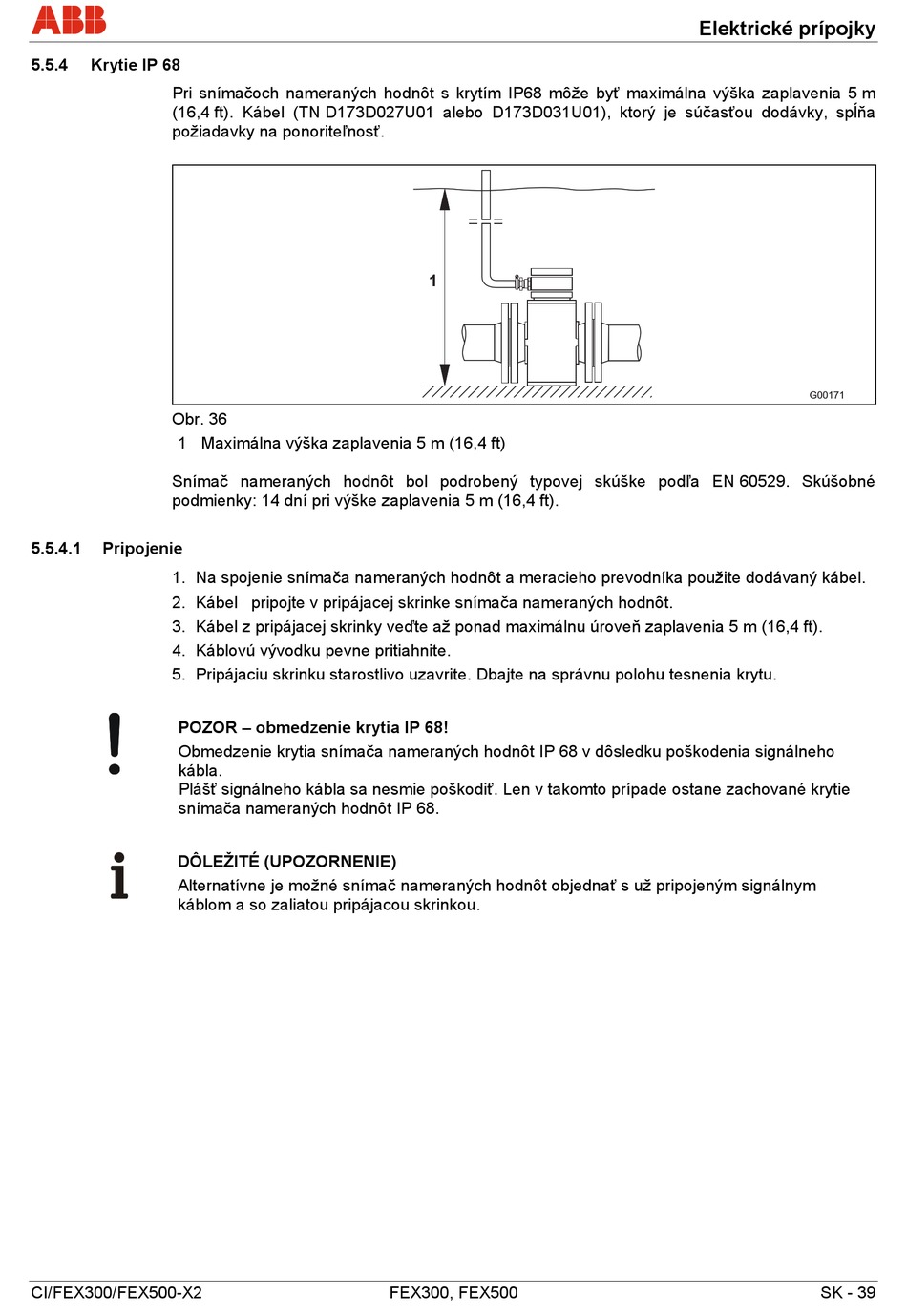

Obr. 36
1 Maximálna výška zaplavenia 5 m (16,4 ft)
Snímač nameraných hodnôt bol podrobený typovej skúške podľa EN 60529. Skúšobné
podmienky: 14 dní pri výške zaplavenia 5 m (16,4 ft).
5.5.4.1 Pripojenie
1. Na spojenie snímača nameraných hodnôt a meracieho prevodníka použite dodávaný kábel.
2. Kábel  pripojte v pripájacej skrinke snímača nameraných hodnôt.
3. Kábel z pripájacej skrinky veďte až ponad maximálnu úroveň zaplavenia 5 m (16,4 ft).
4. Káblovú vývodku pevne pritiahnite.
5. Pripájaciu skrinku starostlivo uzavrite. Dbajte na správnu polohu tesnenia krytu.
POZOR – obmedzenie krytia IP 68!
Obmedzenie krytia snímača nameraných hodnôt IP 68 v dôsledku poškodenia signálneho
kábla.
Plášť signálneho kábla sa nesmie poškodiť. Len v takomto prípade ostane zachované krytie
snímača nameraných hodnôt IP 68.
DÔLEŽITÉ (UPOZORNENIE)
Alternatívne je možné snímač nameraných hodnôt objednať s už pripojeným signálnym
káblom a so zaliatou pripájacou skrinkou.
