2 Εκδόσεις συσκευών
ΣΗΜΑΝΤΙΚΌ (ΥΠΌ∆ΕΙΞΗ)
Για τα συστήματα μέτρησης, τα οποία τοποθετούνται σε σημεία που παρουσιάζουν κίνδυνο
έκρηξης, υπάρχει συνοδευτικό πρόσθετο έγγραφο με υποδείξεις ασφαλείας Ex. Τα στοιχεία
και τα δεδομένα που αναφέρονται σε αυτό, θα πρέπει να ακολουθούνται με συνέπεια!
2.1.1 Συμπαγής σχεδίαση
Σε συσκευές με συμπαγή σχεδίαση, ο μετατροπέας μέτρησης και ο αισθητήρας τιμών μέτρησης
αποτελούν μια μηχανική μονάδα.
Τα περιβλήματα του μετατροπέα μέτρησης διατίθενται σε δύο σχεδιάσεις:
• Περίβλημα ενός θαλάμου:
Στο περίβλημα ενός θαλάμου, ο θάλαμος ηλεκτρονικών και ο θάλαμος σύνδεσης στον
μετατροπέα μέτρησης δεν είναι ξεχωριστά.
• Περίβλημα δύο θαλάμων:
Στο περίβλημα δύο θαλάμων, ο θάλαμος ηλεκτρονικών και ο θάλαμος σύνδεσης στον
μετατροπέα μέτρησης είναι ξεχωριστά.
ProcessMaster
Ο αισθητήρας τιμών μέτρησης του ProcessMaster διατίθεται σε δύο τύπους σχεδίασης και
διακρίνεται μέσω του Design Level.
FEP311 (χωρίς αντιεκρηκτική προστασία)
1), 3)

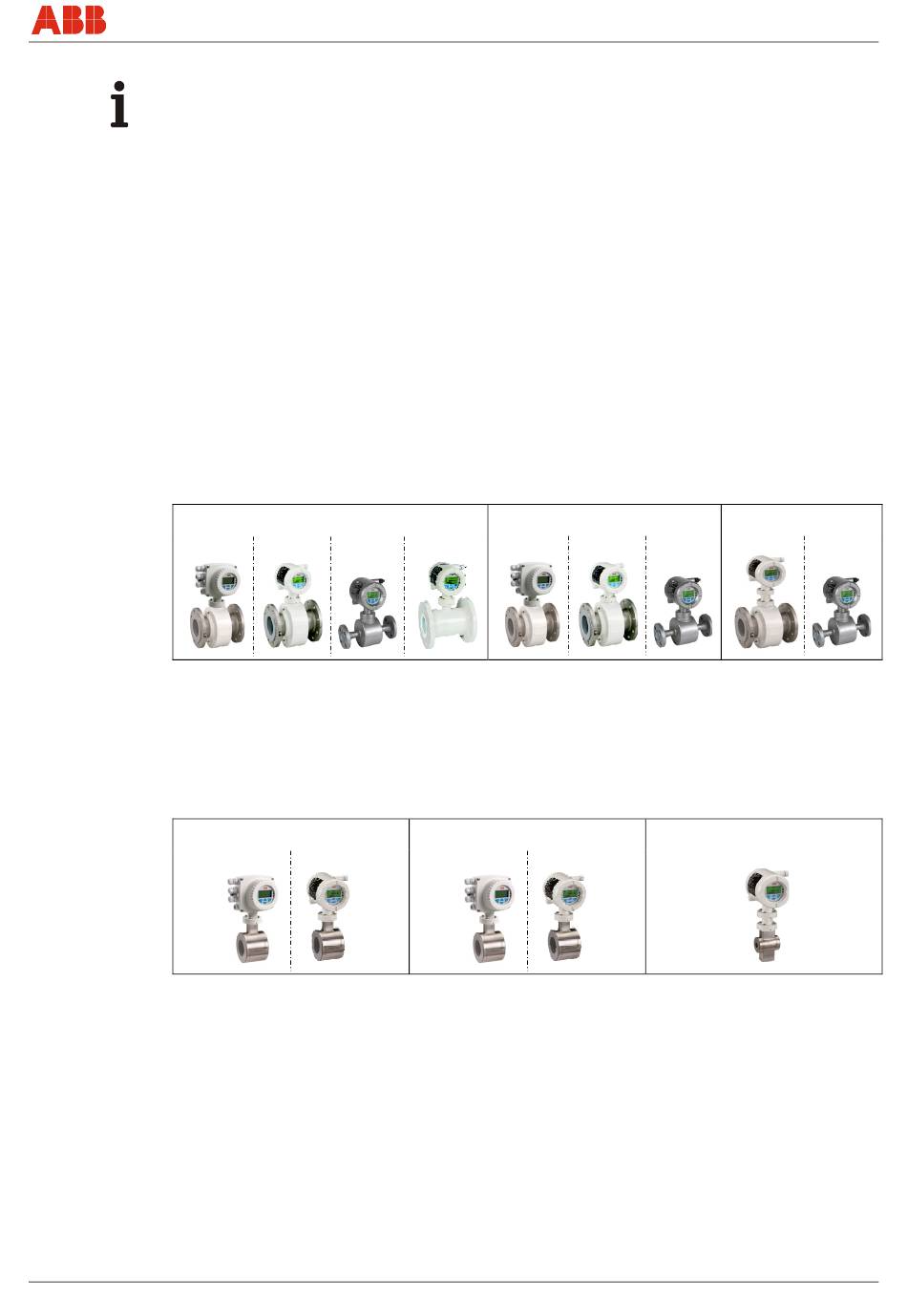

Εικ. 1:
1) Περίβλημα ενός θαλάμου
2) Περίβλημα δύο θαλάμων
3) Αισθητήρας τιμών μέτρησης Design Level B
4) Αισθητήρας τιμών μέτρησης Design Level B, εκδόσεις από ανοξείδωτο χάλυβα
5) Αισθητήρας τιμών μέτρησης Design Level C, ονομαστικές διάμετροι DN 25 ... 600
HygienicMaster
FEH311 (χωρίς αντιεκρηκτική
Εικ. 2:
1) Περίβλημα ενός θαλάμου
2) Περίβλημα δύο θαλάμων
CI/FEX300/FEX500-X2
2), 3) 2), 4)
Εκδόσεις του ProcessMaster (παράδειγμα)
προστασία)
1) 2)
G01346
Εκδόσεις του HygienicMaster (παράδειγμα)
FEX300, FEX500
FEP315 Ζώνη 2, Div. 2
2), 5) 1), 3) 2), 3)
G01082-02
FEP315 Ζώνη 2, Div. 2
1) 2)
G01346
Εκδόσεις συσκευών
FEP315
Ζώνη 1, Div. 1
2), 4) 2), 3) 2), 4)
G00487-02
FEP315 Ζώνη 1, Div. 1
2)
G01347
G00886-02
EL - 11
