Montavimas
Wechsel ein-auf zweispaltig

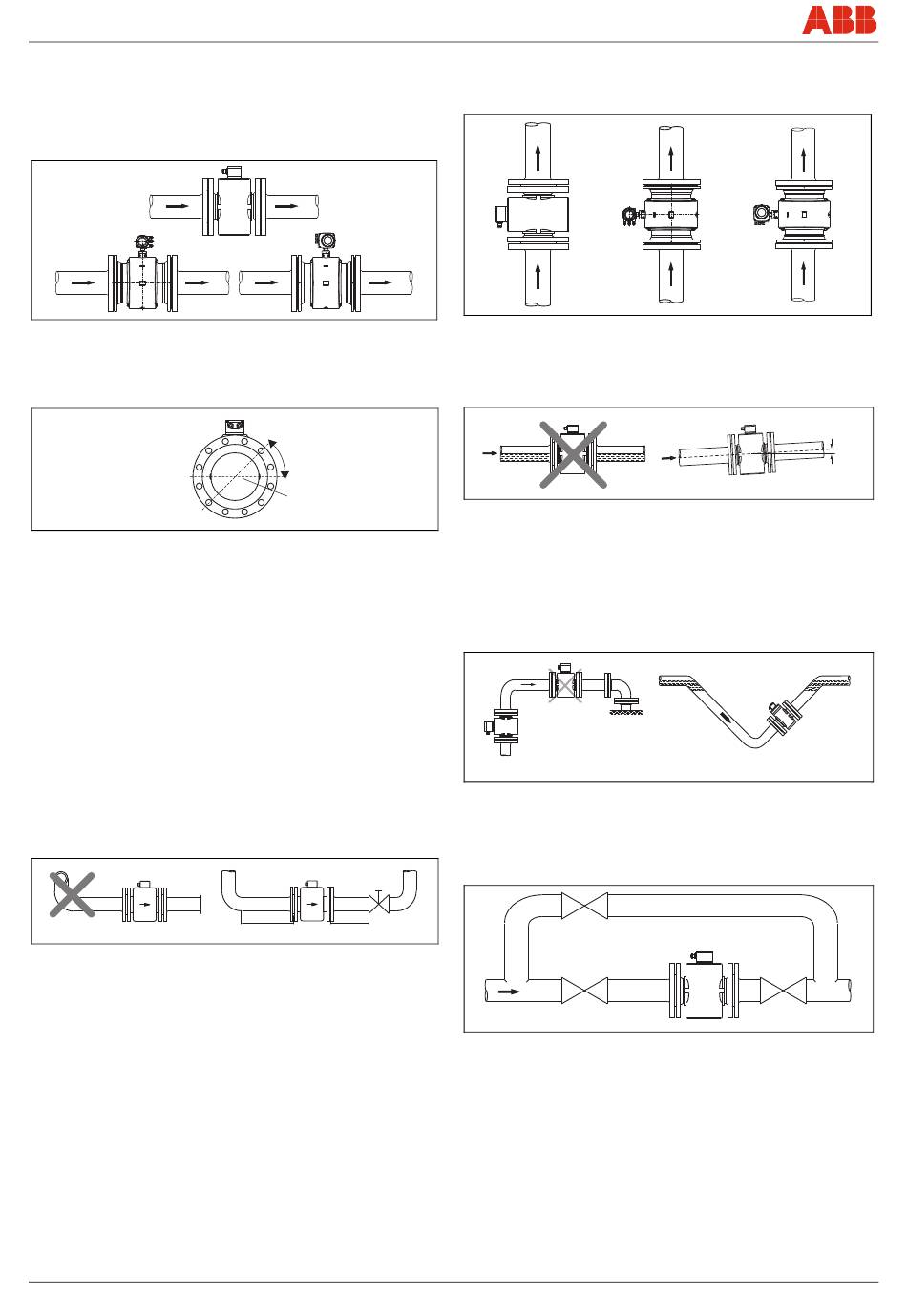

4.4 Įstatymo sąlygos
4.4.1 Tekėjimo kryptis
Prietaisas registruoja debitą ir viena, ir kita kryptimi. Gamykloje jis
būna nustatytas registruoti tėkmę į priekį, kaip parodyta Pav. 9.
Pav. 9
4.4.2 Elektrodo ašis
Elektrodo ašis (1) turi būti kiek įmanoma horizontalesnė arba pasukta
daugiausiai 45o kampu.
Pav. 10
4.4.3 Įtekėjimo ir ištekėjimo atkarpa
Jei sūkuriai nesiekia matavimo zonos, pvz., už kolektoriaus (1), prie
bei liestinės angos, prie pusiau atidarytos sklendės prieš matavimo
jutiklį, matavimo principas nepriklauso nuo srauto profilio.
Šiais atvejais reikia imtis priemonių normalizuoti srauto profilį.
• Nemontuokite armatūrų, alkūnių, vožtuvų ir pan. tiesiogiai prieš
pat matavimo jutiklį (1).
Sklendės turi būti sumontuotos taip, kad sklendės lapas neįlįstų į
•
matavimo jutiklį.
• Vožtuvai ir kitokie uždarymo organai turi būti sumontuoti
ištekėjimo atkarpoje (2).
Patirtis rodo, kad dažniausiai užtenka tiesios 3 x DN įtekėjimo
atkarpos ir tiesios 2 x DN ištekėjimo atkarpos (DN = jutiklio nominalus
skersmuo Pav. 11 ).
Prie tikrinimo stovo pagal EN 29104 / ISO 9104 reikia užtikrinti
standartines sąlygas, t. y. 10 x DN tiesų įtekėjimą ir 5 x DN tiesų
ištekėjimą.
1
Pav. 11
22 - LT
G00657-01
max. 45°
1
G00041
2
3xDN 2xDN
G00983
FEX300, FEX500
4.4.4 Vertikalūs vamzdynai
Vertikali instaliacija atliekama matuojant abrazyvines medžiagas.
Pageidautina, kad skystis tekėtų iš apačios į viršų.
12 pav.
4.4.5 Horizontalūs vamzdžiai
• Matavimo vamzdis visuomet turi būti pilnas.
• Numatyti nedidelį vamzdžio pakilimą, kad pasišalintų dujos.
Pav. 13
4.4.6 Laisvas įtekėjimas arba ištekėjimas
• Kai yra laisvas ištekėjimas, matavimo prietaiso negalima montuoti
aukščiausiame vamzdžio taške arba toje jo pusėje, kur yra
nutekėjimas, nes tuomet būna tuščioji matavimo vamzdžio eiga,
gali atsirasti oro pūslių (1).
Kai yra laisvas įtekėjimas arba ištekėjimas būtina numatyti diukerį,
•
kad vamzdis būtų visuomet pilnas (2).
1
Pav. 14
4.4.7 Labai nešvarios matavimo medžiagos
Jei matavimo medžiagos labai nešvarios, rekomenduojama pagal
paveikslėlį įrengti aplinkinį vamzdyną, kad mechaninio valymo metu
sistema būtų eksploatuojama be pertraukų.
15 pav.
G00039-01
3°
G00038
2
G00040
G00042
