Montaż
4.1.4 Montaż rury pomiarowej
UWAGA – Uszkodzenie urządzenia!
Do uszczelniania kołnierza lub przyłączy procesowych nie należy używać grafitu, ponieważ
może on tworzyć warstwę przewodzącą elektryczność na wewnętrznej stronie rury
pomiarowej. Z powodów technicznych związanych z wykładziną (wykładzina PTFE) należy
unikać uderzeń próżni w rurociągu. Mogą one prowadzić do zniszczenia urządzenia.
Rurę pomiarową można zamontować w dowolnym miejscu rurociągu z uwzględnieniem
warunków montażowych.
1. Zdemontować płyty ochronne, jeżeli zostały zamontowane, z prawej i lewej strony rury
pomiarowej. Uważać przy tym na to, żeby wykładzina przy kołnierzu nie została przecięta ani
uszkodzona, aby uniknąć możliwych przecieków.
2. Nasadzić rurę pomiarową w sposób płasko–równoległy centralnie między rurociągami.
3. Umieścić uszczelki między powierzchniami; uwzględnić przy tym wskazówki zawarte w
rozdziale .
WAŻNE (WSKAZÓWKA)
Aby osiągnąć optymalne wyniki pomiaru, należy uważać na centralne wpasowanie uszczelek i
rury pomiarowej.
4. Pasujące śruby umieścić w otworach zgodnie ze wskazówkami zawartymi w rozdziale .
5. Lekko natłuścić kołki gwintowane.

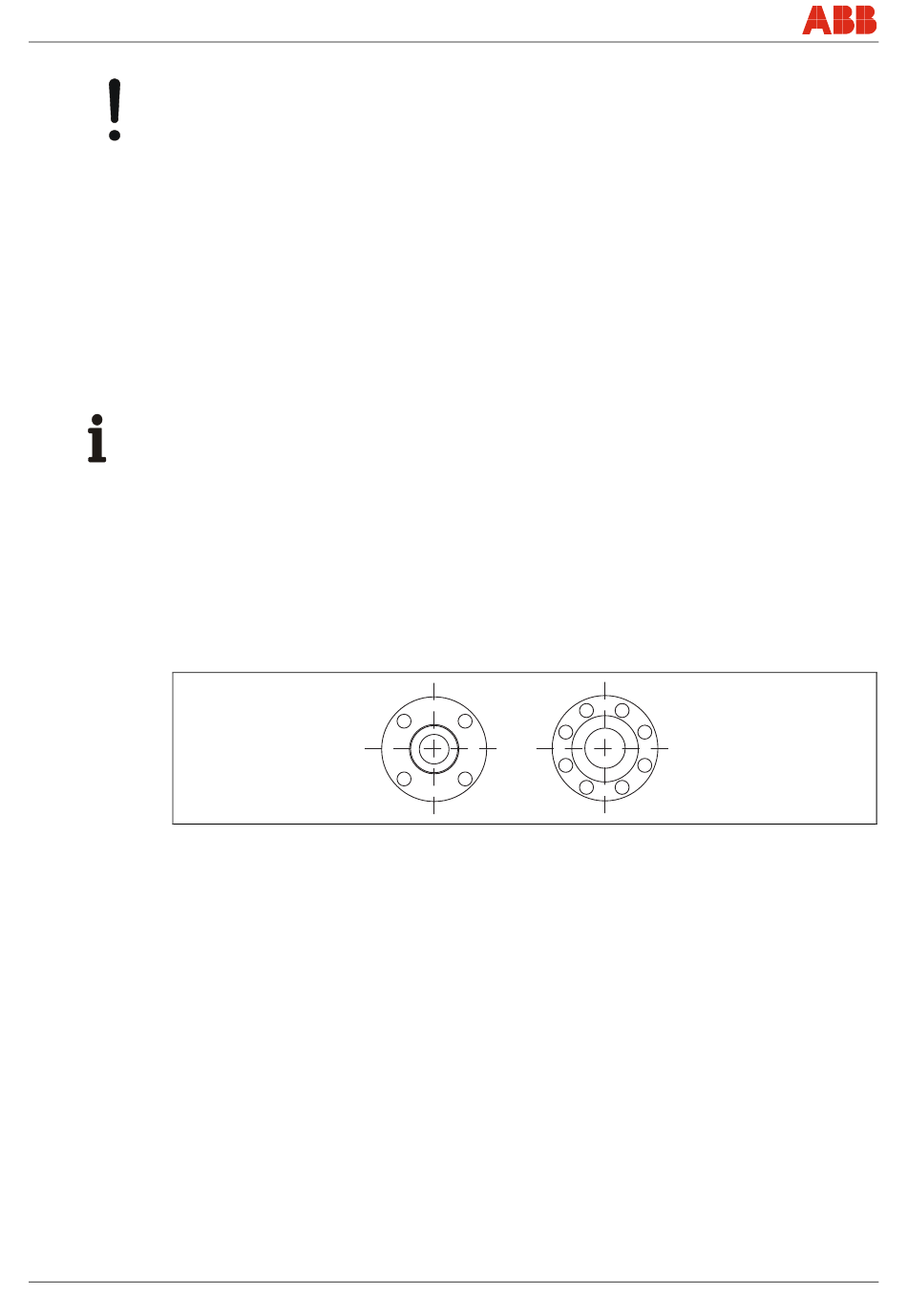

6. Nakrętki dokręcić krzyżowo według następującego rysunku. Uwzględnić momenty
dokręcania podane w rozdziale !
Przy pierwszym przejściu przyłożyć ok. 50 % momentu dokręcania, przy drugim przejściu –
ok. 80 % i dopiero przy trzecim przejściu przyłożyć maksymalny moment dokręcania. Nie
należy przekraczać maksymalnego momentu dokręcania.
Rys. 7
16 - PL
3
1
8
4
4 2
FEX300, FEX500
5
1
3
7
6 2
CI/FEX300/FEX500-X2
G00034
