5.2 Signāla un magnētiskās spoles kabeļa sagatavošana mērījumu transformatoriem divkameru korpusā
5.2.1 Kabelis ar detaļas Nr. D173D027U01
Abi kabeļi jāsagatavo pieslēgšanai, kā parādīts attēlā.
SVARĪGI (NORĀDĪJUMS)
Jālieto dzīslu uzmavas!
• Dzīslu uzmavas 0,75 mm
• Dzīslu uzmavas 0,5 mm
Ekrāni nedrīkst saskaties, pretējā gadījumā rodas signāla īssavienojums.

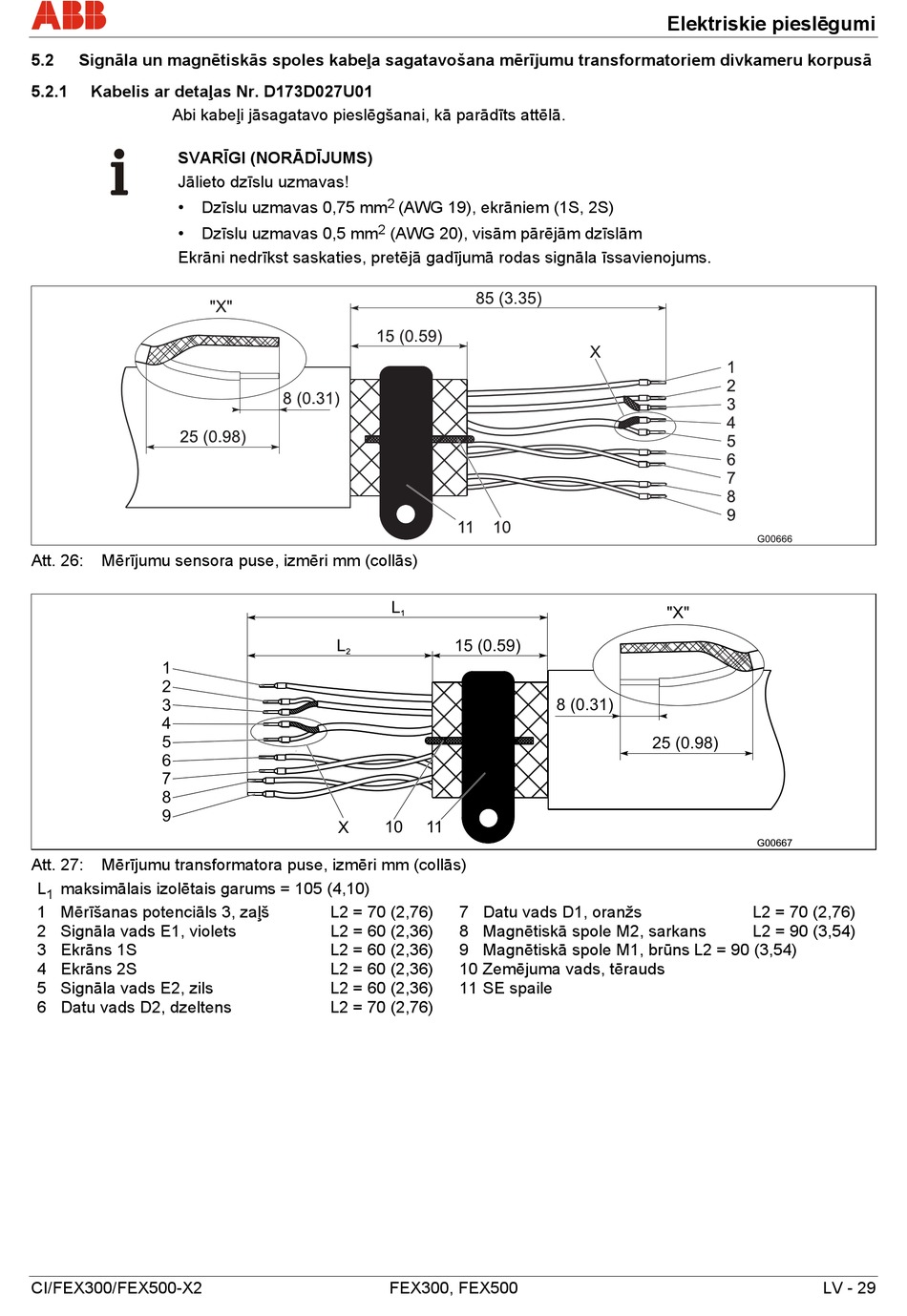

Att. 26: Mērījumu sensora puse, izmēri mm (collās)
1
2
3
4
5
6
7
8
9
Att. 27: Mērījumu transformatora puse, izmēri mm (collās)
L maksimālais izolētais garums = 105 (4,10)
1
1 Mērīšanas potenciāls 3, zaļš
2 Signāla vads E1, violets
3 Ekrāns 1S
4 Ekrāns 2S
5 Signāla vads E2, zils
6 Datu vads D2, dzeltens
CI/FEX300/FEX500-X2
2
(AWG 19), ekrāniem (1S, 2S)
2
(AWG 20), visām pārējām dzīslām
L
1
L 15 ( 0.59
2
10 11
X
L2 = 70 (2,76) 7 Datu vads D1, oranžs
L2 = 60 (2,36) 8 Magnētiskā spole M2, sarkans
L2 = 60 (2,36) 9 Magnētiskā spole M1, brūns L2 = 90 (3,54)
L2 = 60 (2,36) 10Zemējuma vads, tērauds
L2 = 60 (2,36) 11SE spaile
L2 = 70 (2,76)
