Montaj
4.5 Împământare
4.5.1 Informaţii generale referitoare la împământare
Următoarele puncte trebuie respectate la împământare:
• La conductele din plastic respectiv la conductele îmbrăcate cu un strat izolant împământarea
se realizează prin şaiba de împământare sau electrozii de împământare.
La tensiunile externe perturbatoare degajate se va monta câte o şaibă de împământare în
•
faţa şi în spatele senzorului de măsurare.
• Din motive metrologice potenţialul masei de exploatare trebuie să fie identic cu potenţialul
conductei.
• Nu este necesară o împământare suplimentară cu borne de conexiune.
IMPORTANT (INDICAŢIE)
Dacă senzorul de măsurare este montat în conducte de plastic, piatră sau conducte metalice
cu îmbrăcăminte izolantă, în cazuri speciale (de ex. în medii corozive, acizi şi baze) se ajunge
la curenţi de compensare prin electrodul de împământare. Pe termen mai lung senzorul de
măsurare se poate deteriora, deoarece electrodul de împământare se descompune
electrochimic. În aceste cazuri împământarea se realizează prin intermediul şaibelor de
împământare. Atunci trebuie montată o şaibă de împământare în faţa şi o şaibă în spatele
aparatului.
4.5.2 Conductă metalică prevăzută cu flanşe rigide
Realizaţi legătura între racordul de împământare (1) al senzorului de măsurare, flanşele
conductei şi un punct de împământare adecvat cu un conductor de Cu (minim 2,5 mm²
(14 AWG)) aşa cum este ilustrat în figură.

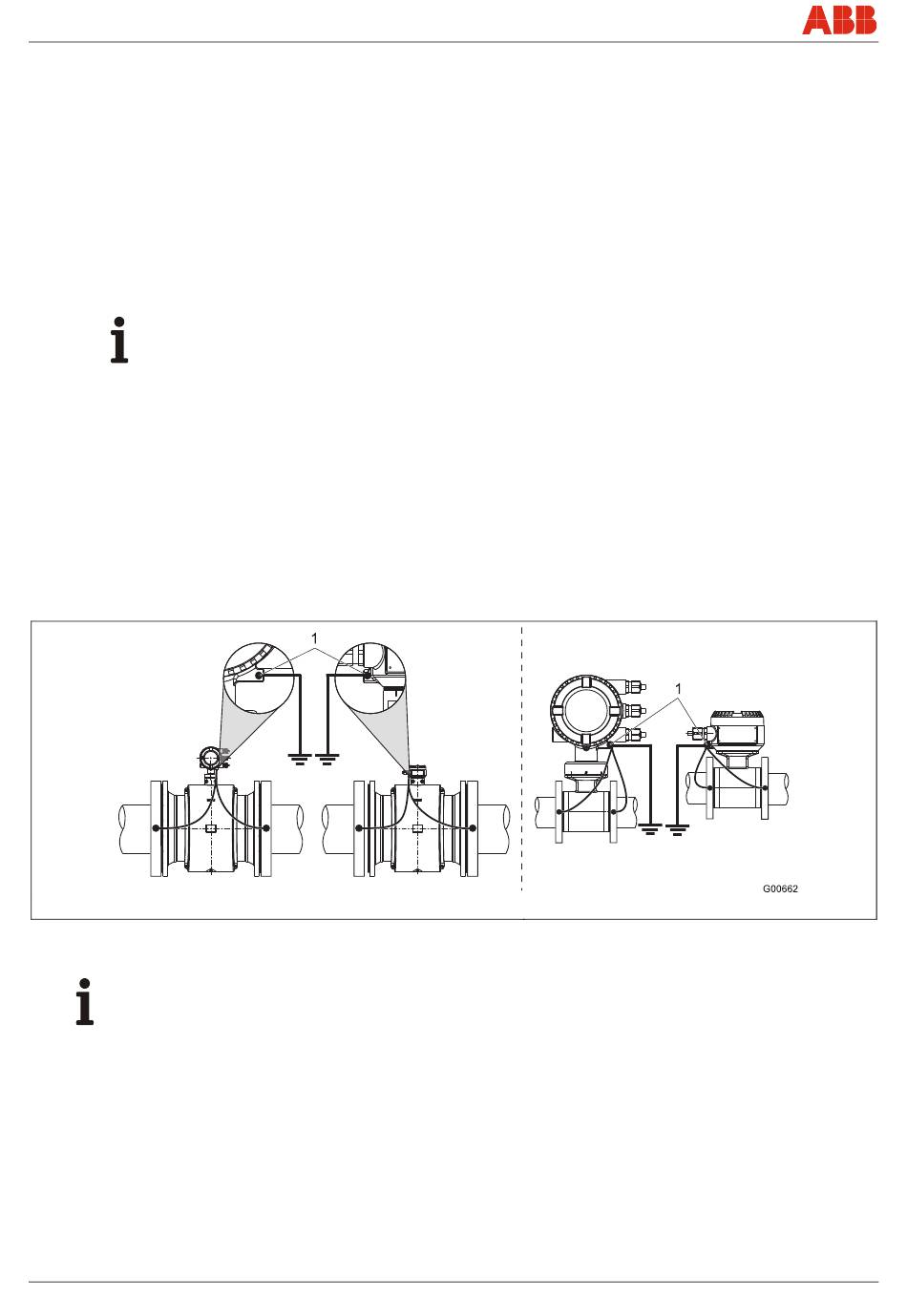

Fig. 21: Tub metalic, fără înveliş (exemplu)
IMPORTANT (INDICAŢIE)
• Împământarea este reprezentată prin exemplificare pe o carcasă bicameralăa
transductorului de măsură, la transductoarele de măsură cu carcasă monocamerală
realizaţi împământarea in mod similar cu reprezentarea.
24 - RO
Execuţia cu flanşe
FEX300, FEX500
Execuţia cu flanşe intermediare
CI/FEX300/FEX500-X2
