Električni priključki
POMEMBNO (OPOMBA)
• Na konce žil namestite cevke!
-
-
• Izolacije se ne smejo dotikati, ker lahko pride do kratkega stika signala.
slo
Konec kabla na strani merilnika priključite, kot je prikazano na Slika 34.
Kabel s številko dela D173D027U01
• Zaslojen splet kabla prepletite in priključite na ozemljitveno sponko.
• Ozemljitveno pramenko kabla priključite na SE-sponko spončnice.
• Vse druge žile priključite, kot je prikazano na Slika 34.
Kabel s številko dela D173D031U01
• Ozemljitveno pramenko kabla skupaj z dodatno žico folijske izolacije od D1, D2 priključite na
SE-sponko spončnice.
• Pri uporabi merilnika v napravah s katodno zaščito proti koriziji (KKS) je treba ozemljitveno
pramenko kabla priključiti na PE-sponko spončnice skupaj z dodatno žico folijske izolacije od
D1, D2.
• Vse druge žile priključite, kot je prikazano na Slika 34.
5.5.3 Priključitev preko zaščitnih cevi za kabel
POZOR - nastanek kondenzata v priključni omarici!
Če merilnik fiksno priključite z zaščitnimi cevmi kabla, lahko zaradi kondenzata v zaščitni cevi
kabla v priključno omarico pride vlaga.
Zagotoviti je treba, da je kabelski skoznjik na priključni omarici zatesnjen.

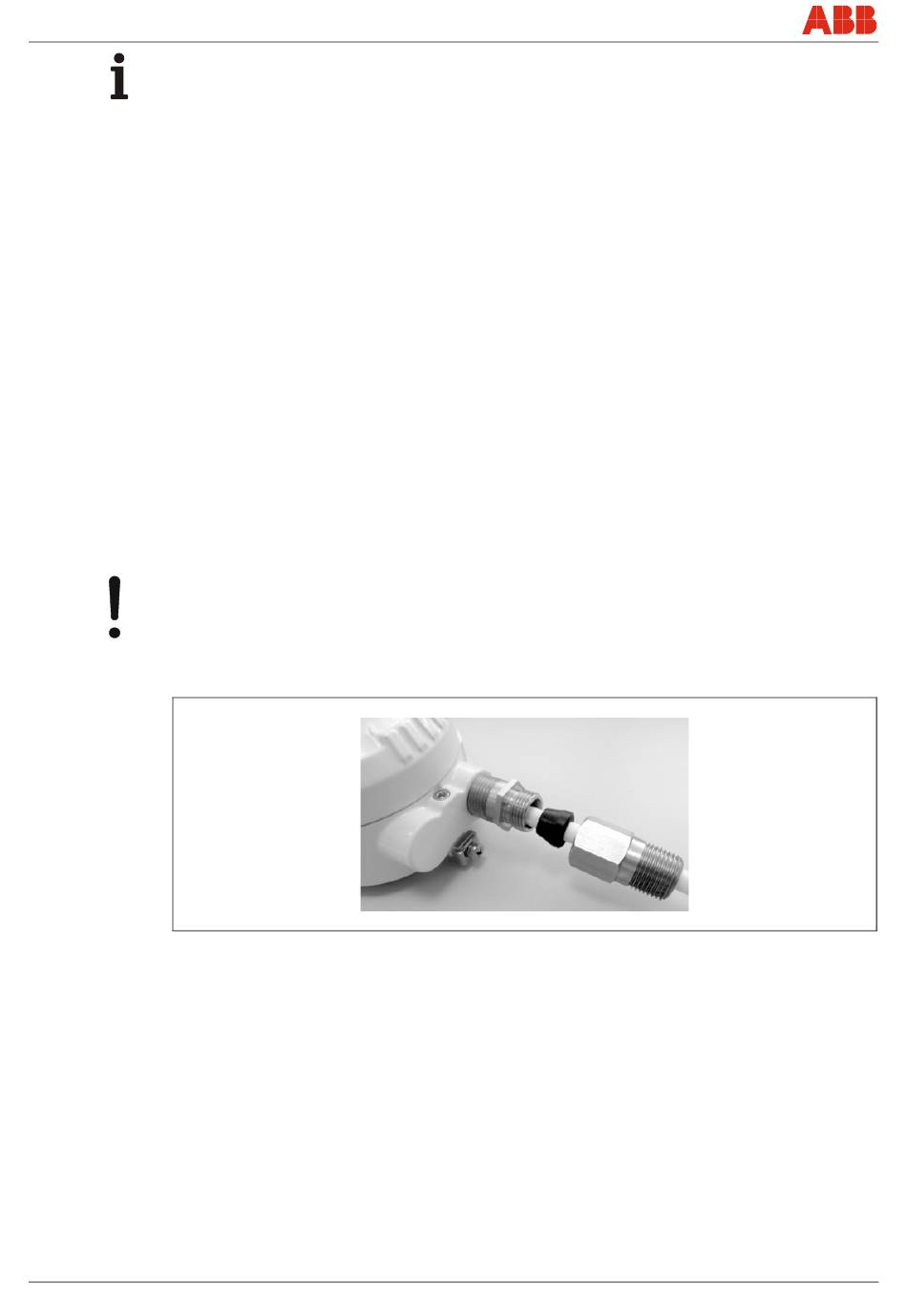

Slika 35: Montažni komplet za zaščitno cev za kabel
Pod naročilno številko 3KXF081300L0001 lahko naročite montažni komplet za zatesnitev
zaščitne cevi kabla (Conduit).
38 - SL
Končne puše za žile 0,75 mm
Končne puše za žile 0,5 mm
FEX300, FEX500
2
(AWG 19), za izolacije (S1, S2)
2
(AWG 20), za vse ostale žile
G01312
CI/FEX300/FEX500-X2
