Provedení přístrojů

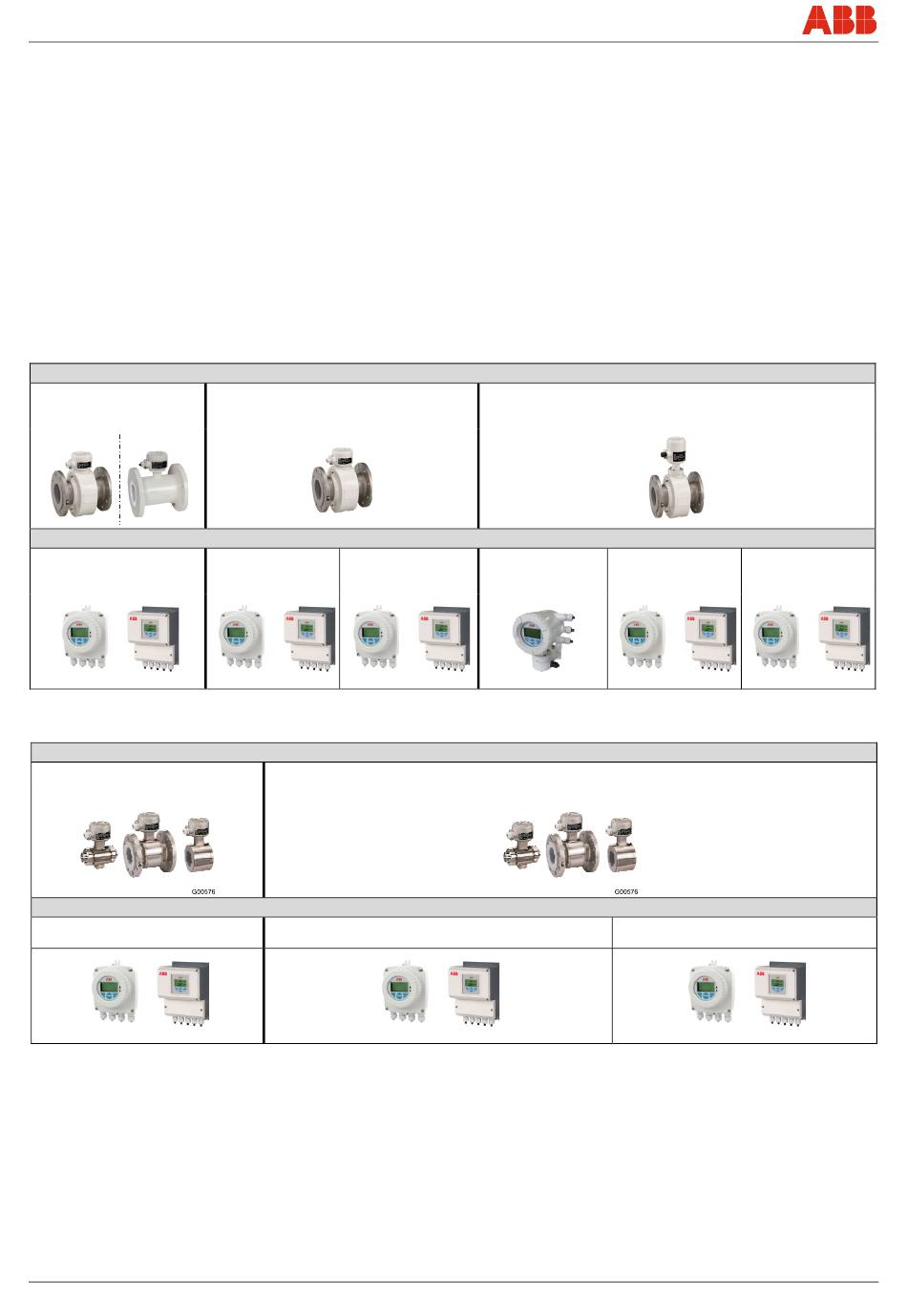

2.1.2 Oddělená konstrukce
U přístrojů oddělená konstrukce je převodník instalován prostorově oddělený od snímače měřených hodnot.
Elektrické spojení mezi převodníkem a snímačem měřených hodnot je provedeno přes signální kabel.
Při minimální vodivosti měřicího média 5 µS/cm je možná maximální délka signálního kabelu 50 m (164 ft), bez
přídavného předzesilovače ve snímači měřených hodnot. S předzesilovačem může činit maximální délka
signálního kabelu až 200 m (656 ft).
Snímač měřených hodnot je k dostání ve dvou provedeních tělesa:
• Jednokomorové těleso:
U jednokomorového tělesa není u převodníku prostor pro elektroniku oddělen od prostoru pro připojení.
• Dvoukomorové těleso:
U dvoukomorového tělesa je u převodníku prostor pro elektroniku oddělen od prostoru pro připojení.
ProcessMaster
Snímač měřených hodnot je u řady ProcessMaster k dispozici ve dvou provedeních a liší se Design Level.
FEP321 / FEP521
(bez ochrany proti
výbuchu)
1) 2)
G01083-02
FET321 / FET521
(bez ochrany proti
výbuchu)
3) 4)
G01084-02
HygienicMaster
FEH321 / FEH521 (bez ochrany
proti explozi)
FET321 / FET521 (bez ochrany
proti explozi)
3) 4)
G01084-02
1) snímač měřených hodnot Design Level „B"
2) snímač měřených hodnot Design Level „C", DN 25– 600
3) jednokomorové těleso
4) dvoukomorové těleso
12 - CS
Snímač měřených hodnot
FEP325 / FEP525
(pásmo 2 / Div. 2)
1)
G00489-01
Převodník měřených hodnot
FET325 / FET525 FET321 / FET521
(pásmo 2 / Div. 2) (bez ochrany proti
výbuchu)
3) 4) 3)
G01084-02
Snímač měřených hodnot
Převodník měřených hodnot
FET325 / FET525 (pásmo 2, Div. 2)
3)
FET325 / FET525
(pásmo 1 / Div. 1)
4) 4)
G01084-02 G00863-02
FEH325 / FEH525 (pásmo 2 / Div. 2)
4)
G01084-02
FEX300, FEX500
FEP325 / FEP525
(pásmo 1 / Div. 1)
1)
G00489-01
FET325 / FET525 FET321 / FET521
(pásmo 2 / Div. 2) (bez ochrany proti
výbuchu)
3) 4) 3)
G01084-02
FET321 / FET521 (bez ochrany proti
explozi)
3) 4)
G01084-02
CI/FEX300/FEX500-X2
4)
G01084-02
