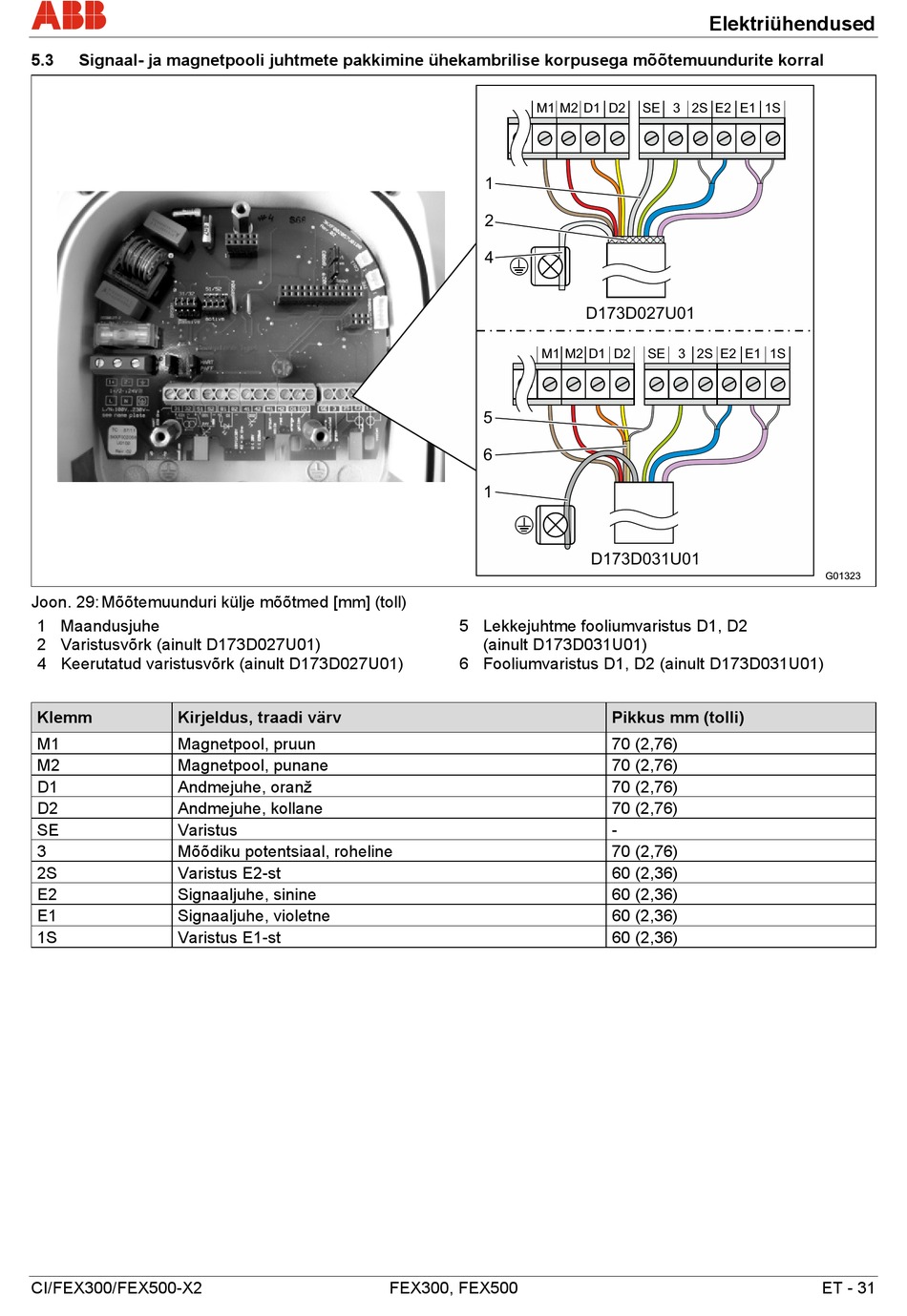

5.3 Signaal- ja magnetpooli juhtmete pakkimine ühekambrilise korpusega mõõtemuundurite korral
Joon. 29: Mõõtemuunduri külje mõõtmed [mm] (toll)
1 Maandusjuhe
2 Varistusvõrk (ainult D173D027U01)
4 Keerutatud varistusvõrk (ainult D173D027U01)
Klemm Kirjeldus, traadi värv
M1 Magnetpool, pruun
M2 Magnetpool, punane
D1 Andmejuhe, oranž
D2 Andmejuhe, kollane
SE Varistus
3 Mõõdiku potentsiaal, roheline
2S Varistus E2-st
E2 Signaaljuhe, sinine
E1 Signaaljuhe, violetne
1S Varistus E1-st
CI/FEX300/FEX500-X2
M1 M2 D1 D2
1
2
4
M1 M2 D1 D2
5
6
1
5 Lekkejuhtme fooliumvaristus D1, D2
(ainult D173D031U01)
6 Fooliumvaristus D1, D2 (ainult D173D031U01)
FEX300, FEX500
Elektriühendused
SE 3 2S E2 E1 1S
D173D027U01
SE 3 2S E2 E1 1S
D173D031U01
Pikkus mm (tolli)
70 (2,76)
70 (2,76)
70 (2,76)
70 (2,76)
-
70 (2,76)
60 (2,36)
60 (2,36)
60 (2,36)
60 (2,36)
