Montaža
4.5.4 Plastične cevi, nekovinske cevi oz. cevi z izolirno prevleko
Pri plastičnih vodih oz. cevovodih z izolirno oblogo je treba ozemljitev merilne snovi vzpostaviti
preko ozemljitvene podložke, kot je prikazano na spodnji sliki, ali preko ozemljitvenih elektrod, ki
morajo biti vgrajene v napravi (opcija). Če uporabljate ozemljitvene elektrode, ozemljitvene
podložke ne potrebujete.
1. Merilnik vgradite v cevovod z ozemljitveno podložko (3).
2. Priključni jeziček (2) ozemljitvene podložke (3) in ozemljitvenega priključka (1) na merilniku
povežite z ozemljitvenim trakom.
3. Vzpostavite povezavo z bakrenim vodom (najmanj 2,5 mm² (14 AWG)) med ozemljitvenim
priključkom (1) in dobro ozemljitveno točko.

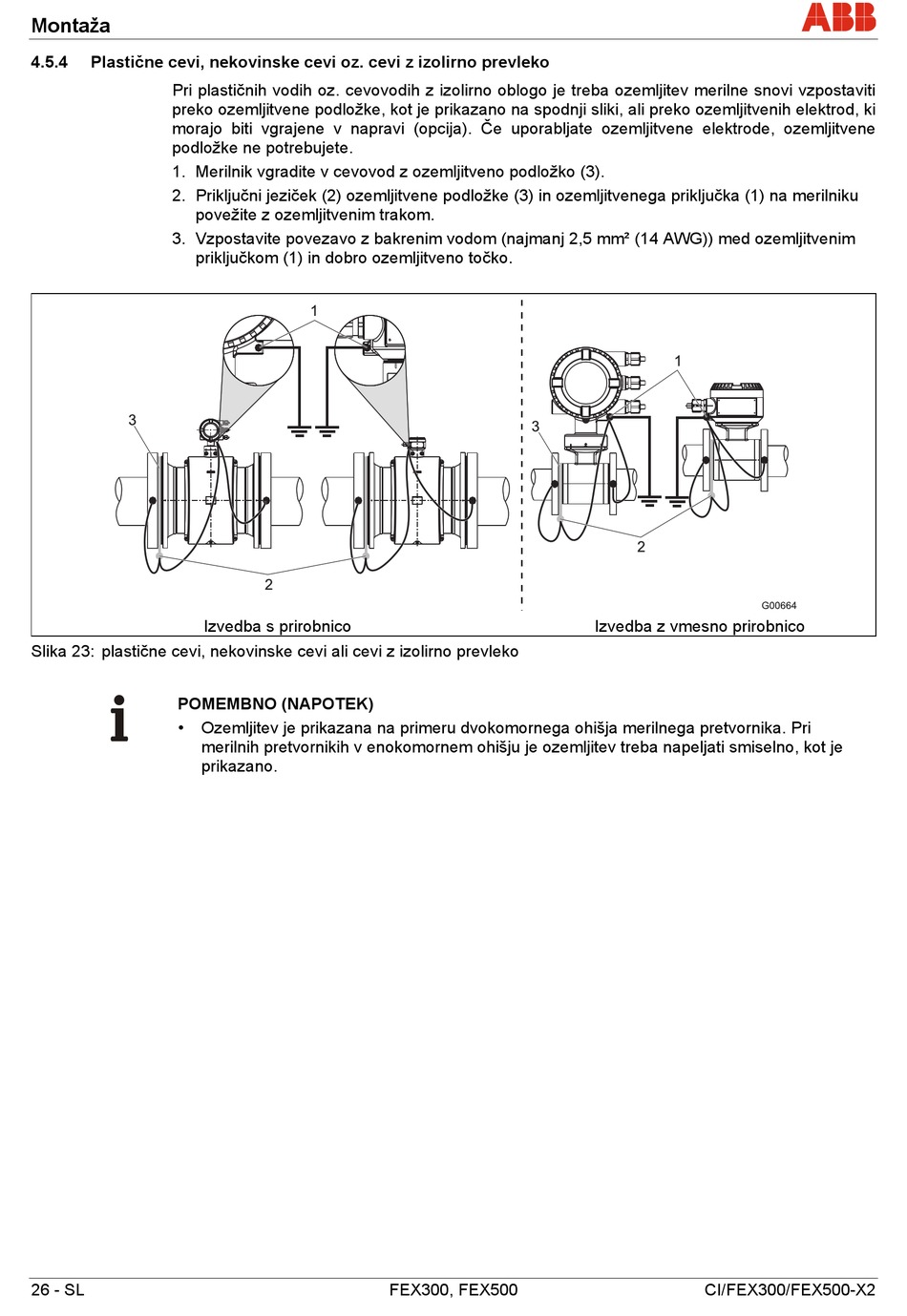

Slika 23: plastične cevi, nekovinske cevi ali cevi z izolirno prevleko
POMEMBNO (NAPOTEK)
• Ozemljitev je prikazana na primeru dvokomornega ohišja merilnega pretvornika. Pri
merilnih pretvornikih v enokomornem ohišju je ozemljitev treba napeljati smiselno, kot je
prikazano.
26 - SL
Izvedba s prirobnico
FEX300, FEX500
Izvedba z vmesno prirobnico
CI/FEX300/FEX500-X2
