Montáž
4.5.4 Plastové trubky resp. trubky s izolujícím vyztužením
U umělohmotných potrubí resp. izolačně vyztužných potrubí se provádí uzemnění přes
uzemňovací kotouč podle zobrazení na dolní ilustraci nebo prostřednictvím zemnicích elektrod,
které musí být zabudovány v přístroji (doplněk). když je použito zemnicích elektrod, odpadá
uzemňovací kotouč.
1. Snímač měření hodnoty s uzemňovacím kotoučem (3) zabudovat do potrubí.
2. Přípojku (2) uzemňovacího kotouče (3š) a zemnicí přípoj (1) na snímači měřené hodnoty
spojit zemnicí páskou.
3. Spojení mezi zemnicím přípojem (1) a dobrým zemnicím bodem provést pomocí Cu vodiče
(nejméně 2,5 mm² (14 AWG)).

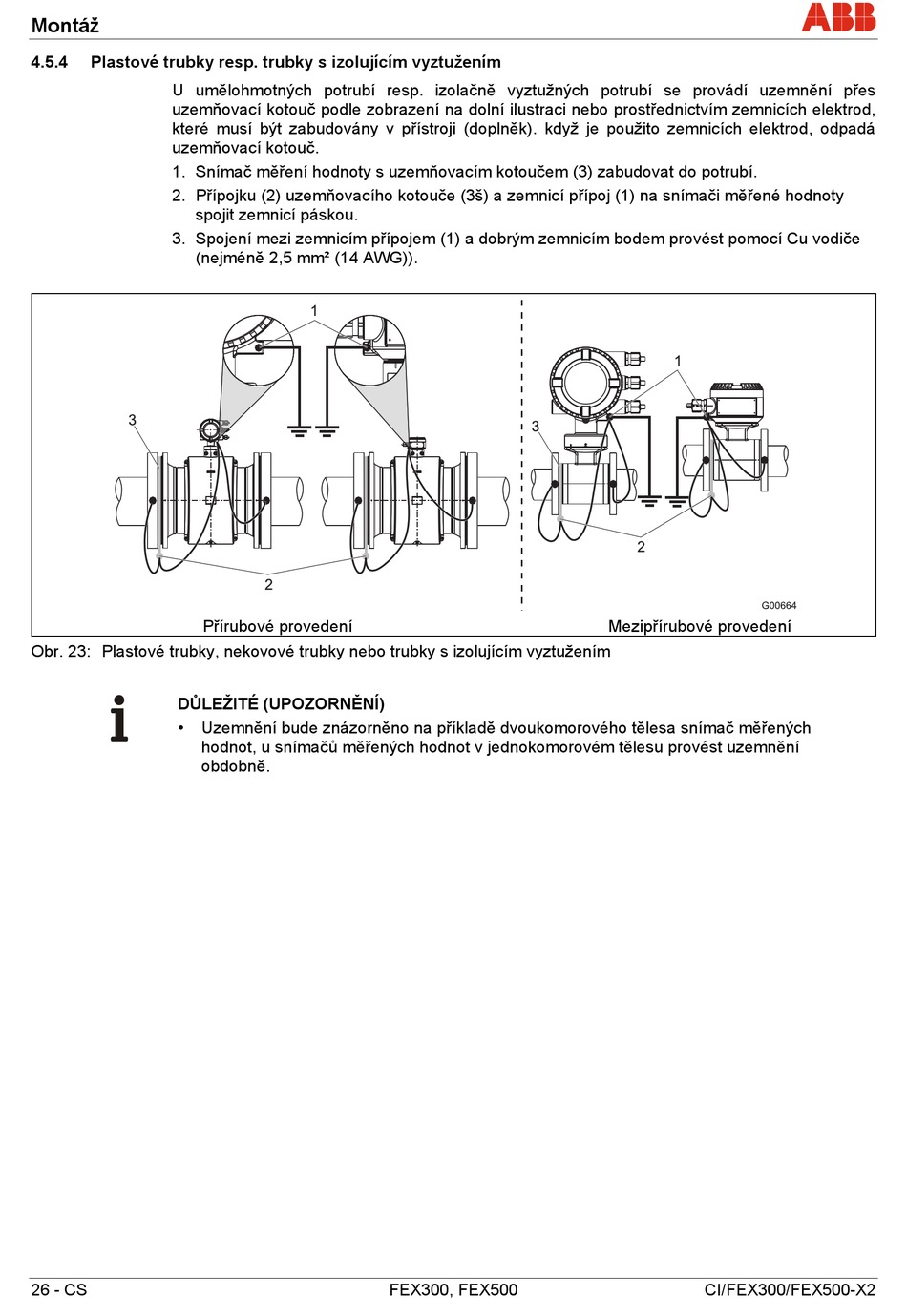

Obr. 23: Plastové trubky, nekovové trubky nebo trubky s izolujícím vyztužením
DŮLEŽITÉ (UPOZORNĚNÍ)
• Uzemnění bude znázorněno na příkladě dvoukomorového tělesa snímač měřených
hodnot, u snímačů měřených hodnot v jednokomorovém tělesu provést uzemnění
obdobně.
26 - CS
Přírubové provedení
FEX300, FEX500
Mezipřírubové provedení
