Elektromos csatlakozások

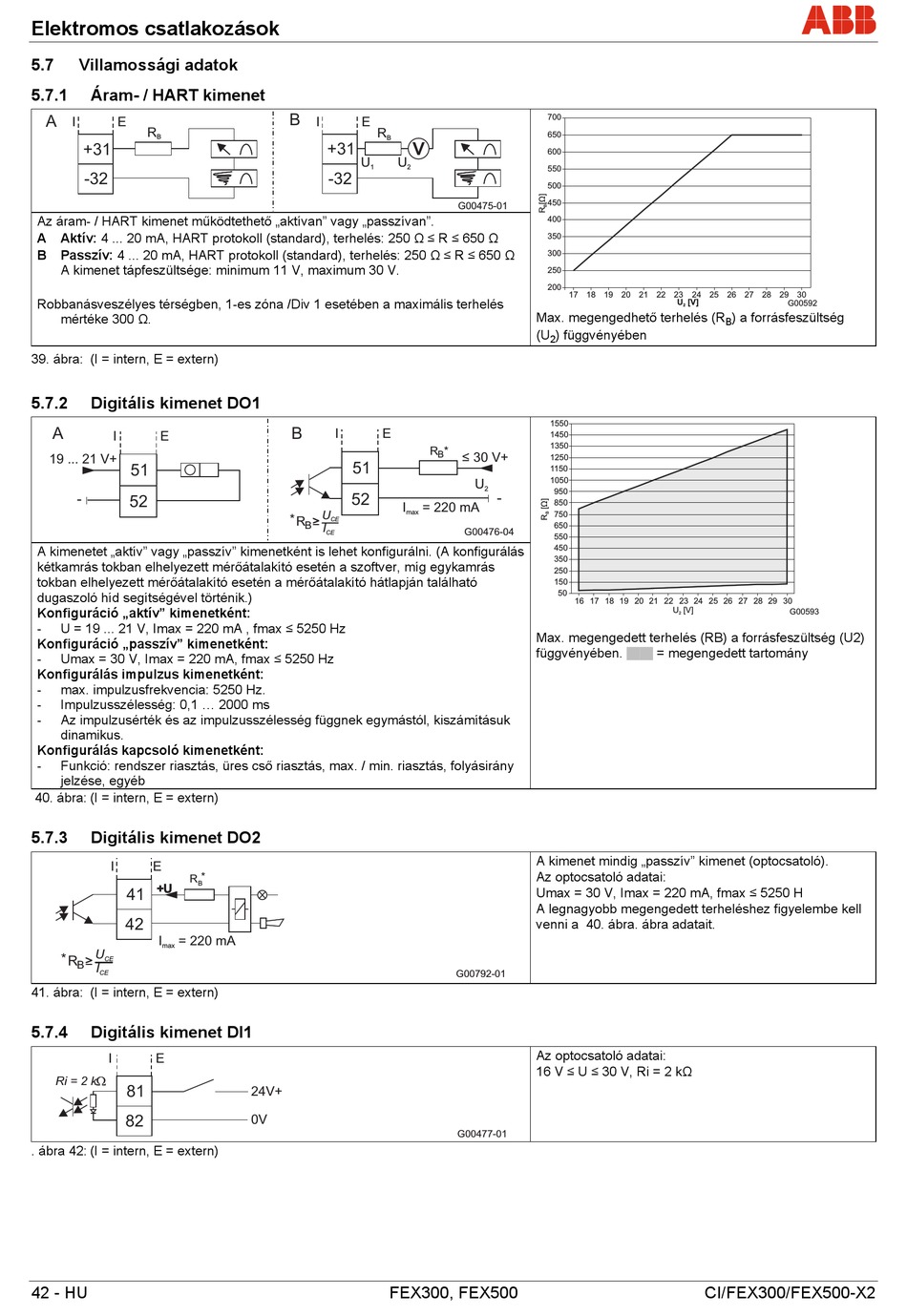

5.7 Villamossági adatok
5.7.1 Áram- / HART kimenet
A
I E
R
B
+31
-32
Az áram- / HART kimenet működtethető „aktívan" vagy „passzívan".
Aktív: 4 ... 20 mA, HART protokoll (standard), terhelés: 250 Ω ≤ R ≤ 650 Ω
A
Passzív: 4 ... 20 mA, HART protokoll (standard), terhelés: 250 Ω ≤ R ≤ 650 Ω
B
A kimenet tápfeszültsége: minimum 11 V, maximum 30 V.
Robbanásveszélyes térségben, 1-es zóna /Div 1 esetében a maximális terhelés
mértéke 300 Ω.
39. ábra: (I = intern, E = extern)
5.7.2 Digitális kimenet DO1
A
I E
19 ... 21 V+
51
-
52
A kimenetet „aktív" vagy „passzív" kimenetként is lehet konfigurálni. (A konfigurálás
kétkamrás tokban elhelyezett mérőátalakító esetén a szoftver, míg egykamrás
tokban elhelyezett mérőátalakító esetén a mérőátalakító hátlapján található
dugaszoló híd segítségével történik.)
Konfiguráció „aktív" kimenetként:
U = 19 ... 21 V, Imax = 220 mA , fmax ≤ 5250 Hz
-
Konfiguráció „passzív" kimenetként:
Umax = 30 V, Imax = 220 mA, fmax ≤ 5250 Hz
-
Konfigurálás impulzus kimenetként:
- max. impulzusfrekvencia: 5250 Hz.
- Impulzusszélesség: 0,1 ... 2000 ms
- Az impulzusérték és az impulzusszélesség függnek egymástól, kiszámításuk
dinamikus.
Konfigurálás kapcsoló kimenetként:
- Funkció: rendszer riasztás, üres cső riasztás, max. / min. riasztás, folyásirány
jelzése, egyéb
40. ábra: (I = intern, E = extern)
5.7.3 Digitális kimenet DO2
I E
*
R
B
+U
41
42
I = 220 mA
max
U
*
CE
R
B I
CE
41. ábra: (I = intern, E = extern)
5.7.4 Digitális kimenet DI1
I E
Ri = 2 k
81
82
. ábra 42: (I = intern, E = extern)
42 - HU
B
I E
R
B
V
+31
U U
1 2
-32
B
I E
51
52
I = 220 mA
U
max
*
R CE
B I
CE
24V+
0V
FEX300, FEX500
700
650
600
550
500
450
G00475-01
400
350
300
250
200
17 18 19 20 21 22 23
Max. megengedhető terhelés (R
(U ) függvényében
2
1550
1450
1350
R *
≤ 30 V+
B
1250
1150
1050
U
2
950
-
850
750
650
G00476-04
550
450
350
250
150
50
16 17 18 19 20 21 22 23 24 25 26 27 28 29 30
Max. megengedett terhelés (RB) a forrásfeszültség (U2)
függvényében.
A kimenet mindig „passzív" kimenet (optocsatoló).
Az optocsatoló adatai:
Umax = 30 V, Imax = 220 mA, fmax ≤ 5250 H
A legnagyobb megengedett terheléshez figyelembe kell
venni a 40. ábra. ábra adatait.
G00792-01
Az optocsatoló adatai:
16 V ≤ U ≤ 30 V, Ri = 2 kΩ
G00477-01
24 25 26 27 28 29 30
U [V]
G00592
2
) a forrásfeszültség
B
U [V]
G00593
2
= megengedett tartomány

